X48ADGWA6SB1133

产品分类: 模块化连接器 - 插孔
产品描述:
供应商型号: X48ADGWA6SB1133
供应商: 云汉优选
标准整包数: 100

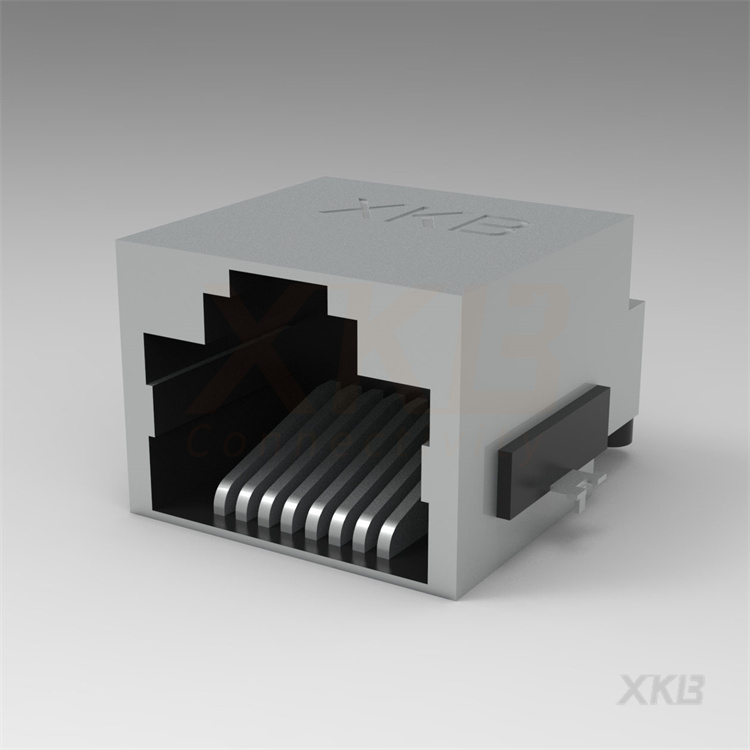

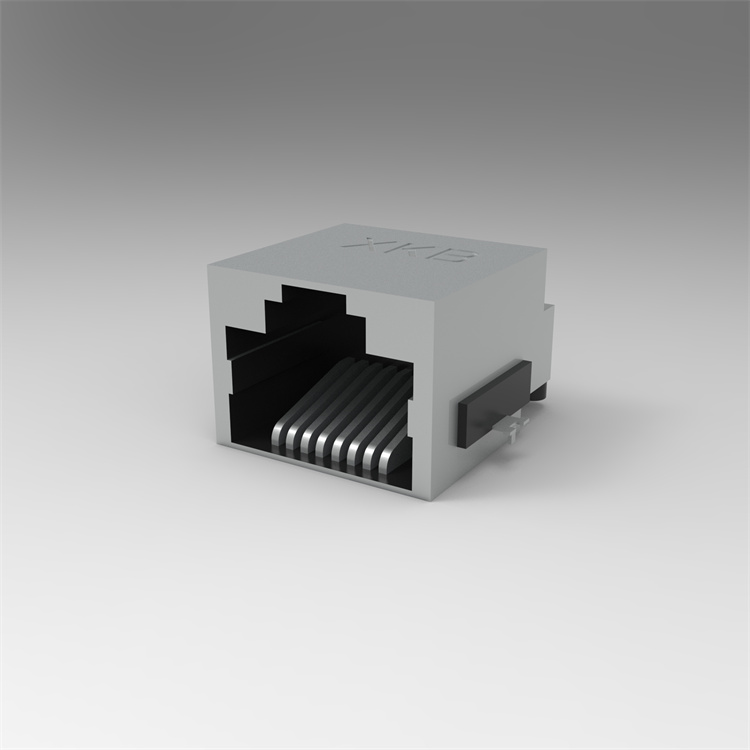

XKB CONNECTIVITY/中国星坤 模块化连接器 - 插孔 X48ADGWA6SB1133

X48ADGWA6SB1133概述

    XKB Connectivity RJ Jack 技术手册

    产品简介


    XKB Connectivity 提供了一系列高品质的电子元器件,其中 XKB Connectivity RJ Jack(型号:X48ADGWA6SB1133)是专门设计用于网络通信领域的高性能连接器。这款RJ Jack主要用于以太网接口、电话线路以及其他高速数据传输应用中。它具有紧凑的设计、卓越的电气特性和坚固的结构,使其成为各种工业和商业环境中的理想选择。

    技术参数


    - 物理尺寸:
    - 前视图(Front View):14.20mm (0.559") 高度
    - 右侧视图(Right Side View):10.65mm (0.419") 宽度
    - 底部视图(Bottom View):6.72mm (0.265") 深度
    - 材料:
    - 外壳(HOUSING):LCP, UL94V-0, BLACK
    - 端子(TERMINAL):磷青铜 T=0.3mm, 镀金处理
    - 屏蔽(SHIELD):C2680, T=0.20mm
    - 电气特性:
    - 电压(VOLTAGE):150V AC
    - 电流额定值(CURRENT RATING):1.5A
    - 介电强度(DIELECTRIC STRENGTH):1000 VAC RMS 50Hz 或 60Hz, 1分钟
    - 绝缘电阻(INSULATION RESISTANCE):500兆欧最小
    - 接触电阻(CONTACT RESISTANCE):40毫欧最大
    - 工作温度范围:
    - -40°C 至 +80°C
    - 适用范围:
    - 长度 L ≤ 4mm:±0.5mm 容差
    - 4mm < L ≤ 16mm:±0.4mm 容差
    - 16mm < L ≤ 63mm:±0.3mm 容差
    - L > 63mm:未指定容差

    产品特点和优势


    1. 高性能材料:外壳采用LCP材料,具备优异的耐高温和阻燃性能;端子为磷青铜镀金处理,确保长期稳定可靠。
    2. 高精度制造:每个关键尺寸都有严格的公差控制,确保连接器的精确匹配和稳定性能。
    3. 宽工作温度范围:-40°C至+80°C的工作温度范围使得该产品适用于极端环境下的工业应用。
    4. 高效电气性能:150V AC的电压和1.5A的电流额定值,确保稳定的电力传输和信号传输能力。

    应用案例和使用建议


    XKB Connectivity RJ Jack 广泛应用于企业级网络设备、电信基础设施以及数据中心等场合。为了确保最佳的使用效果,建议在安装时注意以下几点:
    - 正确的插入方向:确保RJ Jack与配套的插头正确对齐,避免不正确的插入导致损坏。
    - 清洁保养:定期清理插孔内的灰尘和杂质,防止接触不良和信号干扰。
    - 避免过载:在应用中要确保不超过规定的电流和电压范围,以延长产品的使用寿命。

    兼容性和支持


    XKB Connectivity RJ Jack 设计为通用型,能够与标准的RJ45插头和其他常见的连接设备兼容。此外,XKB公司提供全方位的技术支持和服务,包括产品的安装指导、故障排查和维修服务,确保用户能够获得最佳的使用体验。

    常见问题与解决方案


    - Q:如何确保RJ Jack连接稳固?
    - A: 定期检查并清洁RJ Jack插孔,确保没有灰尘和杂质积累。使用标准的RJ45插头进行测试,确认连接是否稳固。
    - Q:如何避免RJ Jack过热?
    - A: 不要超过规定的电流和电压范围,遵循制造商的使用指南,确保良好的散热条件。

    总结和推荐


    综上所述,XKB Connectivity RJ Jack 是一款功能强大、可靠性高的连接器,适用于各种网络通信应用。其优异的电气性能、宽广的工作温度范围以及严格的质量控制标准使其在市场上具有很高的竞争力。因此,强烈推荐给需要高性能连接器的应用场合。

X48ADGWA6SB1133参数

参数
类型 -
防护等级 -
朝向 -
端口数 -
针脚数 -

X48ADGWA6SB1133厂商介绍

XKB Connectivity是一家专注于电子组件分销的公司,其产品广泛应用于各种电子设备和系统。公司主营产品分类包括连接器、电缆组件、电路保护、电源解决方案、传感器和开关等。这些产品被广泛应用于汽车、工业控制、医疗设备、消费电子、通信和计算机等领域。

XKB Connectivity的优势在于其广泛的产品线和专业的技术支持。公司与多家知名制造商建立了合作关系,能够提供从标准到定制的解决方案,满足客户的多样化需求。此外,XKB Connectivity还提供快速响应的服务,帮助客户解决技术问题,缩短产品开发周期。通过这些优势,XKB Connectivity致力于为客户提供高质量的产品和服务,助力其业务发展。

X48ADGWA6SB1133数据手册

厂牌 PDF简要描述 下载
XKB CONNECTIVITY/中国星坤 模块化连接器 - 插孔 XKB CONNECTIVITY/中国星坤 X48ADGWA6SB1133 X48ADGWA6SB1133数据手册

X48ADGWA6SB1133封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 2.304
300+ ¥ 2.208
500+ ¥ 2.1696
5300+ ¥ 2.0736
库存: 100
起订量: 100 增量: 100
交货地:
最小起订量为:100
合计: ¥ 230.4
