U236-091N-1BLSS12-1

产品分类: USB/DVI/HDMI 连接器

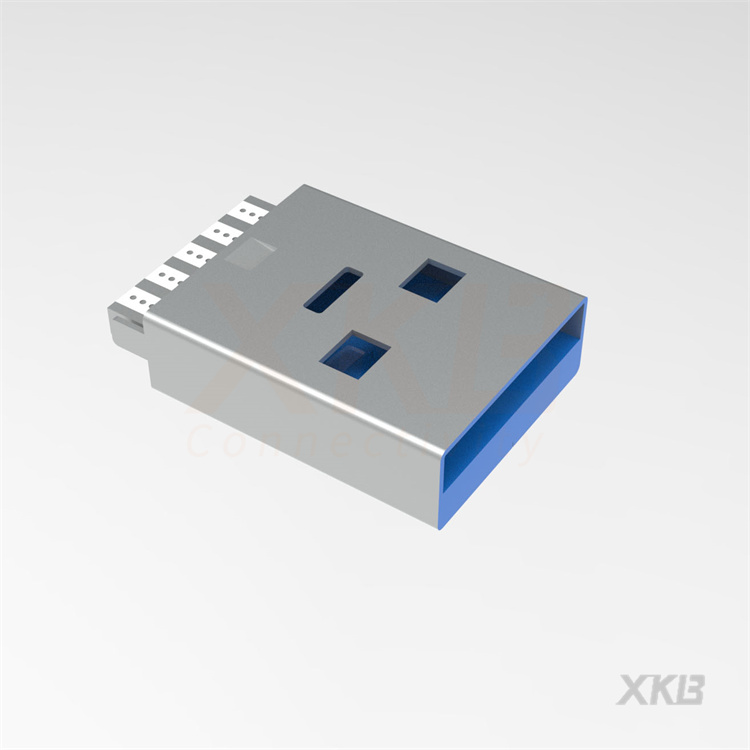

产品描述: USB3.0连接器 AM公焊线式连接器 蓝色胶心
供应商型号: U236-091N-1BLSS12-1
供应商: 云汉优选
标准整包数: 1000
XKB CONNECTIVITY/中国星坤 USB/DVI/HDMI 连接器 U236-091N-1BLSS12-1

U236-091N-1BLSS12-1概述

    XKB工业精密有限公司USB 3.0连接器技术手册

    产品简介


    USB 3.0连接器(型号:U236-091N-1BLSS12-1)是一种高性能的电子元件,主要用于提供高速数据传输和电力传输功能。该连接器符合USB 3.0标准,适用于多种设备,如计算机、移动设备和其他需要高速数据传输的设备。其坚固的设计使其适用于各种恶劣的工作环境,确保了长期稳定的性能表现。

    技术参数


    以下是该USB 3.0连接器的主要技术规格:
    - 电气特性:
    - 电压等级:100V AC
    - 电流等级:信号引脚(2,3,5,6,7,8,9)0.25A;电源引脚(1,4)1.8A
    - 接触电阻:最大30mΩ
    - 绝缘电阻:最小1000MΩ
    - 耐压测试:100V AC/分钟
    - 机械特性:
    - 配合力:最大35N(3.57Kgf)
    - 拔出力:最小10N(1.02Kgf),初始最小8N
    - 尺寸和材料:
    - 外壳材料:PBT,UL94V-0,蓝色
    - 触点材料:铜合金
    - 金属外壳材料:SPCC
    - 镀层:镍底镀,金镀1µ",焊锡尾端最小100µ"锡
    - 环境要求:
    - 工作温度范围:-40°C至+85°C
    - 接口定义:
    - 9针:USB 3.0信号和电源引脚定义
    - 连接器金属外壳用于高速传输和信号返回
    - 接地引脚用于电源返回

    产品特点和优势


    该USB 3.0连接器具有以下几个显著特点和优势:
    - 高速传输能力:支持USB 3.0标准,实现最高5Gbps的数据传输速率。
    - 强大的机械性能:高配合力和低拔出力,确保连接稳定可靠。
    - 良好的环境适应性:宽泛的工作温度范围(-40°C至+85°C),适用于各种极端环境。
    - 高品质材料:采用UL94V-0认证的PBT材料,保证连接器的耐火性,符合严格的安全标准。

    应用案例和使用建议


    该USB 3.0连接器广泛应用于以下场景:
    - 数据传输:高速数据传输的笔记本电脑、桌面计算机、外置硬盘等。
    - 电源传输:为移动设备、USB风扇等提供电力支持。
    - 音频视频传输:支持USB 3.0接口的高清显示器和投影仪。
    使用建议:
    - 环境防护:避免在潮湿或高温环境中长时间暴露,以防止损坏。
    - 定期检查:定期清洁连接器和检查接触点,确保长期稳定的工作性能。
    - 正确安装:遵循正确的安装指南,确保连接器与设备之间完美匹配。

    兼容性和支持


    该USB 3.0连接器具有广泛的兼容性,能够与符合USB 3.0标准的设备完美对接。制造商提供了详尽的技术支持和售后服务,用户可通过官方渠道获得快速有效的帮助。

    常见问题与解决方案


    - 问题1:连接器无法插入设备接口。
    - 解决方案:检查连接器和接口是否有异物,确保接口清洁无损。
    - 问题2:数据传输速度慢。
    - 解决方案:检查USB 3.0线缆是否支持5Gbps传输,确保两端设备均支持USB 3.0。
    - 问题3:连接器松动。
    - 解决方案:调整配合力度,确保连接稳固。

    总结和推荐


    综上所述,XKB工业精密有限公司生产的USB 3.0连接器凭借其出色的高速传输能力、坚固的机械结构和良好的环境适应性,在众多应用场合中表现出色。强烈推荐此款连接器用于需要高速数据传输和电力传输的设备,以提升整体性能和可靠性。

U236-091N-1BLSS12-1参数

参数
触头数量 9P
类型 Type-A,USB 3.0
公母头 公头
规格 -
额定电压 -
端口数 1

U236-091N-1BLSS12-1厂商介绍

XKB Connectivity是一家专注于电子组件分销的公司,其产品广泛应用于各种电子设备和系统。公司主营产品分类包括连接器、电缆组件、电路保护、电源解决方案、传感器和开关等。这些产品被广泛应用于汽车、工业控制、医疗设备、消费电子、通信和计算机等领域。

XKB Connectivity的优势在于其广泛的产品线和专业的技术支持。公司与多家知名制造商建立了合作关系,能够提供从标准到定制的解决方案,满足客户的多样化需求。此外,XKB Connectivity还提供快速响应的服务,帮助客户解决技术问题,缩短产品开发周期。通过这些优势,XKB Connectivity致力于为客户提供高质量的产品和服务,助力其业务发展。

U236-091N-1BLSS12-1数据手册

厂牌 PDF简要描述 下载
XKB CONNECTIVITY/中国星坤 USB/DVI/HDMI 连接器 XKB CONNECTIVITY/中国星坤 U236-091N-1BLSS12-1 U236-091N-1BLSS12-1数据手册

U236-091N-1BLSS12-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
