X1G004241002311

产品分类: 有源晶振
厂牌: EPSON
产品描述: ±30ppm 100MHz SMD 贴片安装 3.2mm*2.5mm*1.05mm
供应商型号: SCE-X1G0042410023
供应商: 海外现货
标准整包数: 5

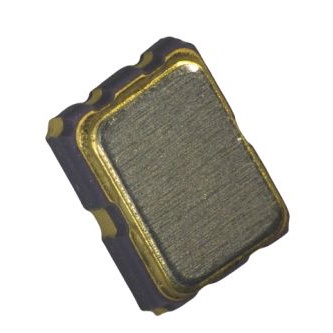

EPSON 有源晶振 X1G004241002311

X1G004241002311概述


    产品简介


    本产品是一款晶体振荡器(Crystal Oscillator),具有宽泛的工作频率范围(73.5 MHz至700 MHz)。它有两种输出模式:LV-PECL(Low Voltage Positive Emitter-Coupled Logic)和LVDS(Low Voltage Differential Signaling)。这款振荡器被广泛应用于汽车多媒体系统、车身电子设备、远程无钥匙进入系统以及驾驶安全相关的控制系统中,如发动机控制单元、气囊系统和电子稳定控制(ESC)等。此外,它还适用于空间设备、运输工具及相关设施、医疗设备、潜艇发射机、发电站及相关的电力系统等高可靠性要求的应用场景。

    技术参数


    - 输出频率范围: 73.5 MHz 至 700 MHz
    - 供电电压: 2.5 V 至 3.3 V
    - 存储温度: -40°C 至 +125°C
    - 工作温度:
    - B级: -20°C 至 +70°C
    - G级: -40°C 至 +85°C
    - 频率容差:
    - J级: ± 50 × 10^-6
    - E级: ± 30 × 10^-6
    - C级: ± 20 × 10^-6
    - 电流消耗:
    - 最大 65 mA(LV-PECL 模式)
    - 最大 30 mA(LVDS 模式)
    - 关闭电流: 最大 20 mA
    - 输出电压:
    - LV-PECL: VCC - 1.0 V 至 VCC - 0.8 V
    - LVDS: 250 mV 至 450 mV
    - 输出负载条件:
    - LV-PECL: 50Ω 终端到 VCC - 2.0 V
    - LVDS: 连接在 OUT 和 OUT 之间
    - 上升时间 / 下降时间:
    - LV-PECL: 最大 350 ps
    - LVDS: 最大 300 ps
    - 启动时间: 最大 3 ms
    - 相位抖动: 最大 0.6 ps (12 kHz 至 20 MHz 偏移频率)
    - 频率老化: 每年 ± 5 × 10^-6 (25°C, 第一年, 供电电压为 2.5 V 或 3.3 V)

    产品特点和优势


    这款晶体振荡器具备以下特点和优势:
    1. 宽频率范围: 通过PLL技术和AT晶振单元实现了73.5 MHz至700 MHz的宽频率范围。
    2. 低功耗: 供电电压仅需2.5 V至3.3 V,电流消耗较小,特别适合电池供电的应用。
    3. 高可靠性: 宽泛的工作温度范围和高频率稳定性确保了在各种环境下可靠运行。
    4. 多功能输出: 支持LV-PECL和LVDS两种输出模式,使其能够应用于多种电路设计中。
    5. 兼容性强: 适用范围广泛,特别适合汽车电子系统及其他高可靠性应用场合。

    应用案例和使用建议


    本振荡器主要应用于汽车电子系统,例如车多媒体系统、车身电子设备、远程无钥匙进入系统以及驾驶安全相关的控制系统。其典型应用包括:
    - 汽车多媒体系统: 确保视频和音频信号传输的稳定性和准确性。
    - 车身电子设备: 用于动力系统控制、车身传感器信号处理等。
    使用建议:
    - 为了保持稳定运行,建议在电源引脚附近安装0.01 µF至0.1 µF的旁路电容。
    - 在选择合适的输出模式时,根据具体应用场景和需求选择LV-PECL或LVDS。
    - 在高频应用中,注意选择合适的工作温度范围以保证系统的稳定性。

    兼容性和支持


    本振荡器与其他电子元件和设备具有良好的兼容性,适用于各种高可靠性应用场合。Seiko Epson提供全面的技术支持和服务,包括产品手册、技术文档和技术支持热线,帮助客户解决问题和优化应用。

    常见问题与解决方案


    1. 问题: 如何提高频率稳定性?
    - 解决方案: 选择更严格的频率容差等级(如J级),并在设计中加入旁路电容以减少噪声干扰。

    2. 问题: 如何降低电流消耗?
    - 解决方案: 选择合适的输出模式(如LVDS),并优化电源管理设计以减少不必要的电流消耗。

    总结和推荐


    综上所述,这款晶体振荡器凭借其宽泛的工作频率范围、低功耗、高可靠性等特点,在汽车电子系统和其他高可靠性应用场合表现出色。我们强烈推荐此产品用于需要高精度和高稳定性的场合。它不仅在汽车多媒体和驾驶安全系统中表现优异,也适用于其他需要高性能的工业和通信领域。

X1G004241002311参数

参数
频率 100MHz
频率稳定性 ±30ppm
频率容差 -
长*宽*高 3.2mm*2.5mm*1.05mm
通用封装 SMD
安装方式 贴片安装

X1G004241002311厂商介绍

爱普生(Epson)是一家日本的跨国公司,成立于1942年,总部位于日本长野县诹访市。公司以生产打印机、扫描仪、投影仪等办公设备而闻名,同时也涉足手表、电子设备和机器人技术等领域。

主营产品分类:
1. 打印机:包括喷墨打印机、激光打印机和针式打印机,广泛应用于家庭、办公室和工业打印。
2. 投影仪:提供家庭影院、教育和商务会议等多种用途的投影解决方案。
3. 扫描仪:包括平板扫描仪和文档扫描仪,用于文档数字化和图像处理。
4. 手表:生产高品质的石英手表和智能手表。
5. 机器人:开发和制造工业自动化和精密制造领域的机器人技术。

应用领域:
爱普生的产品广泛应用于家庭、办公室、教育、医疗、工业制造等多个领域。

爱普生的优势:
1. 技术创新:爱普生以其在喷墨打印技术、微压电技术和3LCD投影技术等领域的创新而闻名。
2. 环保:爱普生致力于开发节能和环保的产品,减少对环境的影响。
3. 可靠性:爱普生的产品以其耐用性和可靠性而受到用户的青睐。
4. 广泛的产品线:爱普生提供从个人到企业的各种解决方案,满足不同客户的需求。

X1G004241002311数据手册

厂牌 PDF简要描述 下载
EPSON 有源晶振 EPSON X1G004241002311 X1G004241002311数据手册

X1G004241002311封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 103.1243
25+ ¥ 73.6602
50+ ¥ 58.9282
100+ ¥ 55.3001
库存: 20
起订量: 5 增量: 5
交货地:
最小起订量为:5
合计: ¥ 515.62
