Q13MC3061000611

产品分类: 无源晶振
厂牌: EPSON
产品描述: 爱普生 石英晶体谐振器, 32.768kHz, 贴片安装, 4引脚, 6pF负载, 8 x 3.2 x 2.38mm, 长8mm
供应商型号: 1732287
供应商: 海外现货
标准整包数: 250

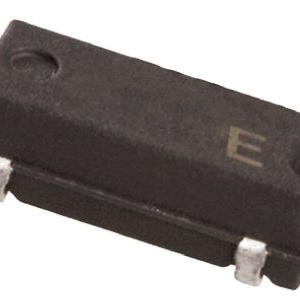

EPSON 无源晶振 Q13MC3061000611

Q13MC3061000611概述


    产品简介


    概述
    本产品为Epson Toyocom公司生产的晶体振荡器(Crystal Unit),主要适用于时钟同步及微处理器时钟源。其频率范围广泛,可满足不同应用场景的需求。
    主要功能
    - 频率范围:32.768 kHz到165 kHz(某些型号可达307.2 kHz)
    - 应用领域:时钟同步、微处理器时钟源、通信系统等

    技术参数


    基本规格
    | 参数 | 符号 | 规格 | 备注 |
    ||
    | 标称频率范围 | fnom | 32.768 kHz | 20 kHz至165 kHz |
    (MC-405/MC-406) | 307.2 kHz |
    | 存储温度范围 | Tstg | -55 °C 至 +125 °C | 存放时应注意 |
    | 工作温度范围 | Tuse | -40 °C 至 +85 °C
    | 最大驱动功率 | DL | 1.0 μW
    其他特性
    | 参数 | 符号 | 规格 | 备注 |
    ||
    | 频率容差(标准) | ftol | ±20 × 10^-6, ±50 × 10^-6 | ±50 × 10^-6, ±100 × 10^-6 |
    | 转折温度 | Ti | +25 °C ±5 °C
    | 并联电容 | CL | 6 pF 至 ∞ | 标准值:12.5 pF |
    | 激励电阻 | R1 | 50 kΩ最大 | 实际值:55 kΩ 至 6 kΩ |
    | 动态电容 | C1 | 2.0 fF典型 | 4.0 fF 至 0.6 fF |
    | 并联电容 | C0 | 0.85 pF典型 | 2.0 pF 至 0.6 pF |

    产品特点和优势


    - 高稳定性:频率容差小,确保长时间使用的稳定性。
    - 宽工作温度范围:支持-40°C至+85°C的工作温度,适用于恶劣环境。
    - 低功耗:最大驱动功率仅为1.0 μW,节能且高效。
    - 小尺寸封装:提供多种厚度选择(MC-306为2.54mm,MC-405/406为3.60mm),方便集成设计。

    应用案例和使用建议


    应用场景
    - 数字通信:可用于各类通信模块中的时钟源。
    - 汽车电子:适用于各种车载控制系统。
    - 医疗设备:由于可靠性要求高,该产品适用于医疗仪器。
    使用建议
    - 布线建议:在PCB布局时,应尽量缩短晶体振荡器与微处理器之间的走线距离,以减少信号延迟。
    - 电源去耦:确保良好的电源去耦,避免电压波动对振荡器产生影响。

    兼容性和支持


    - 兼容性:该产品可与市面上多数微处理器兼容,具体型号需根据应用场景选择。
    - 技术支持:Epson Toyocom提供详尽的技术文档和支持服务,如有疑问可随时联系客服。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 频率偏移过大 | 检查并调整驱动功率,确保符合技术规范 |
    | 温度影响明显 | 确保工作环境温度稳定在规定范围内 |
    | 设备无法正常启动 | 检查连接线是否正确无误,重新焊接连接点 |

    总结和推荐


    综合评价
    这款由Epson Toyocom生产的晶体振荡器具备高精度、宽温域和低功耗等特点,适用于各类高性能电子产品。其在数字通信、汽车电子等领域有着广泛的应用前景。
    推荐意见
    鉴于其卓越的性能和广泛的适用性,我们强烈推荐该产品给需要高稳定性和高性能晶体振荡器的用户。

Q13MC3061000611参数

参数
频率 32.768KHz
驱动电平 -
负载电容 6pF
频率稳定性 -
频率容差 ±20ppm
等效串联电阻 50KΩ
长*宽*高 8mm*3.2mm*2.38mm
安装方式 贴片安装
应用等级 工业级

Q13MC3061000611厂商介绍

爱普生(Epson)是一家日本的跨国公司,成立于1942年,总部位于日本长野县诹访市。公司以生产打印机、扫描仪、投影仪等办公设备而闻名,同时也涉足手表、电子设备和机器人技术等领域。

主营产品分类:
1. 打印机:包括喷墨打印机、激光打印机和针式打印机,广泛应用于家庭、办公室和工业打印。
2. 投影仪:提供家庭影院、教育和商务会议等多种用途的投影解决方案。
3. 扫描仪:包括平板扫描仪和文档扫描仪,用于文档数字化和图像处理。
4. 手表:生产高品质的石英手表和智能手表。
5. 机器人:开发和制造工业自动化和精密制造领域的机器人技术。

应用领域:
爱普生的产品广泛应用于家庭、办公室、教育、医疗、工业制造等多个领域。

爱普生的优势:
1. 技术创新:爱普生以其在喷墨打印技术、微压电技术和3LCD投影技术等领域的创新而闻名。
2. 环保:爱普生致力于开发节能和环保的产品,减少对环境的影响。
3. 可靠性:爱普生的产品以其耐用性和可靠性而受到用户的青睐。
4. 广泛的产品线:爱普生提供从个人到企业的各种解决方案,满足不同客户的需求。

Q13MC3061000611数据手册

厂牌 PDF简要描述 下载
EPSON 无源晶振 EPSON Q13MC3061000611 Q13MC3061000611数据手册

Q13MC3061000611封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ ¥ 8.0706
500+ ¥ 7.8698
1000+ ¥ 7.7487
库存: 0
起订量: 250 增量: 0
交货地:
最小起订量为:250
合计: ¥ 0
