Q22FA1280001812

产品分类: 无源晶振
厂牌: EPSON
产品描述: 爱普生 石英晶体谐振器, 32MHz, 贴片安装, 4引脚, 12pF负载, 2 x 1.6 x 0.5mm, 长2mm
供应商型号: 9047411P
供应商: 海外现货
标准整包数: 2

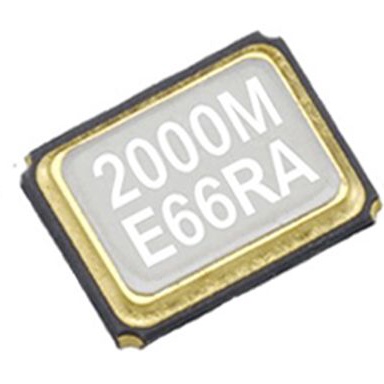

EPSON 无源晶振 Q22FA1280001812

Q22FA1280001812概述


    产品简介


    本产品是一款石英晶体单元,适用于射频参考和时钟应用。它的主要特点是能够覆盖广泛的频率范围(16.000 MHz至54.000 MHz),具有优良的温度特性和稳定的工作环境。这款石英晶体广泛应用于移动电话、蓝牙、WLAN、ISM频段无线电和微处理器时钟等领域。

    技术参数


    | 参数项 | 符号 | 规格 | 备注 |

    | 频率范围 | fnom | 16.000 MHz 至 54.000 MHz | 基波模式 |
    | 存储温度范围 | Tstg | -40 °C 至 +125 °C | 单独存储 |
    | 工作温度范围 | Tuse | -40 °C 至 +85 °C (+105 °C 可询)
    | 驱动功率 | DL | 100 µW 最大值 | 推荐:1 µW 至 100 µW |
    | 频率容差 | ftol | ±10 × 10^-6 (标准) | +25 °C,其他要求请咨询 |
    | 频率-温度特性 | ftem | ±10 × 10^-6 (标准) | -20 °C 至 +75 °C,其他要求请咨询 |
    | 负载电容 | CL | 6 pF 至 ∞ | 请指定 |
    | 激励电阻 | R1 | 根据下表 | -20 °C 至 +75 °C |
    | 频率老化率 | fage | ±1 × 10^-6 / 年 最大值 | ±5 × 10^-6 / 年,最大值为 +25 °C,第一年 |

    产品特点和优势


    - 宽频率范围:从16.000 MHz到54.000 MHz,适用于多种电子设备的需求。
    - 高稳定性:在极端温度条件下仍能保持良好的频率稳定性和容差。
    - 低驱动功率:仅需100 µW的最大驱动功率,非常适合对功耗敏感的应用。
    - 高可靠性:适用于汽车多媒体、车身电子和遥控无钥匙进入系统等汽车应用。
    - 环境友好:符合欧盟RoHS指令,无铅设计。

    应用案例和使用建议


    FA-128石英晶体单元广泛应用于各类无线通信设备,如移动电话和蓝牙设备。例如,在蓝牙模块中,这款晶体可以提供精准的时钟信号,确保通信的准确性和稳定性。在使用过程中,建议严格按照制造商推荐的驱动功率和负载电容进行设置,以确保最佳性能。

    兼容性和支持


    该产品已通过ISO 14001和ISO 9001认证,适用于多种制造和非制造环境。它支持多种汽车应用,包括车多媒体、车身电子和遥控无钥匙进入系统。厂商提供了全面的支持和维护服务,以确保用户在使用过程中获得最佳体验。

    常见问题与解决方案


    1. 问题:驱动功率过高导致晶体过热
    - 解决方案:降低驱动功率至推荐值100 µW以内。
    2. 问题:频率不稳定
    - 解决方案:检查是否按照推荐值设置了负载电容和驱动功率。
    3. 问题:晶体在高温环境下工作不稳定
    - 解决方案:确认工作温度范围符合要求,并采取适当的散热措施。

    总结和推荐


    FA-128石英晶体单元是一款高性能、高可靠性的产品,适用于各种通信设备和汽车应用。其宽频率范围、高稳定性、低驱动功率和环境友好特性使其在市场上具备较强的竞争力。对于需要精确时钟信号的应用,推荐使用FA-128石英晶体单元。

Q22FA1280001812参数

参数
驱动电平 -
负载电容 12pF
频率稳定性 -
频率容差 ±10ppm
等效串联电阻 60Ω
频率 32MHz
长*宽*高 2mm*1.6mm*500μm
通用封装 FA-128
安装方式 贴片安装
应用等级 工业级

Q22FA1280001812厂商介绍

爱普生(Epson)是一家日本的跨国公司,成立于1942年,总部位于日本长野县诹访市。公司以生产打印机、扫描仪、投影仪等办公设备而闻名,同时也涉足手表、电子设备和机器人技术等领域。

主营产品分类:
1. 打印机:包括喷墨打印机、激光打印机和针式打印机,广泛应用于家庭、办公室和工业打印。
2. 投影仪:提供家庭影院、教育和商务会议等多种用途的投影解决方案。
3. 扫描仪:包括平板扫描仪和文档扫描仪,用于文档数字化和图像处理。
4. 手表:生产高品质的石英手表和智能手表。
5. 机器人:开发和制造工业自动化和精密制造领域的机器人技术。

应用领域:
爱普生的产品广泛应用于家庭、办公室、教育、医疗、工业制造等多个领域。

爱普生的优势:
1. 技术创新:爱普生以其在喷墨打印技术、微压电技术和3LCD投影技术等领域的创新而闻名。
2. 环保:爱普生致力于开发节能和环保的产品,减少对环境的影响。
3. 可靠性:爱普生的产品以其耐用性和可靠性而受到用户的青睐。
4. 广泛的产品线:爱普生提供从个人到企业的各种解决方案,满足不同客户的需求。

Q22FA1280001812数据手册

厂牌 PDF简要描述 下载
EPSON 无源晶振 EPSON Q22FA1280001812 Q22FA1280001812数据手册

Q22FA1280001812封装设计

查看详情并下载
Symbol
Footprint
3D Model
