Q22FA1280009212

产品分类: 无源晶振
厂牌: EPSON
产品描述: 爱普生 石英晶体谐振器, 32MHz, 贴片安装, 4引脚, 10pF负载, 2 x 1.6 x 0.5mm, 长2mm
供应商型号: 1732317
供应商: 海外现货
标准整包数: 250
EPSON 无源晶振 Q22FA1280009212

Q22FA1280009212概述


    产品简介

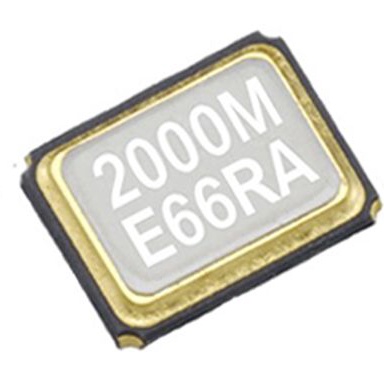

    产品类型:FA-128晶体单元是一款广泛应用于移动通信领域的石英晶体谐振器。其主要功能是为无线通信设备提供稳定的时钟信号,适用于蓝牙、Wi-Fi、ISM频段无线电以及微处理器(MPU)时钟等领域。
    主要功能:
    - 高精度频率输出
    - 稳定的频率温度特性
    - 低功耗设计
    - 广泛的工作温度范围
    应用领域:
    - 移动电话
    - 蓝牙设备
    - Wi-Fi设备
    - 工业、科学和医疗(ISM)频段无线电设备
    - 微处理器时钟

    技术参数


    | 参数 | 规格 | 备注 |
    |
    | 频率范围 | 16.000 MHz 至 54.000 MHz | 基本谐波 |
    | 存储温度范围 | -40 °C 至 +125 °C | 单个产品存储 |
    | 工作温度范围 | -40 °C 至 +85 °C (+105 °C) | +85 °C < Tuse 需联系供应商 |
    | 驱动电平 | 100 µW(最大200 µW) | 推荐:1至100 µW |
    | 频率容差(标准) | ±10 × 10^-6 到 ±30 × 10^-6 | 25 °C条件下 |
    | 温度特性频率漂移 | ±10 × 10^-6 到 ±30 × 10^-6 | -20 °C 至 +75 °C 条件下 |
    | 负载电容 | 6 pF 至 ∞ | 需指定 |
    | 振荡电阻(ESR) | 见表格 | -20 °C 至 +75 °C |
    | 频率老化 | ±1 × 10^-6 / 年 最大 ±5 × 10^-6 / 年 | 25 °C 下第一年最大值 |

    产品特点和优势


    FA-128晶体单元具备以下独特功能和优势:
    - 高稳定性:频率容差和温度特性都经过严格测试,确保在极端环境下依然保持稳定。
    - 低功耗:驱动电平低至100 µW,可满足低功耗设计要求。
    - 广泛的应用范围:适合多种通信设备和工业应用,特别是在高频范围内表现出色。
    - 高可靠性:通过ISO 14001和ISO 9001认证,确保产品质量和环保要求。

    应用案例和使用建议


    应用场景:
    - 蓝牙耳机:提供稳定的无线通信。
    - 智能手机:作为核心组件,确保高性能运行。
    - 工业控制设备:保证设备的精准时钟同步。
    使用建议:
    - 在高温环境下使用时,请注意保持适当的散热措施。
    - 对于特殊应用场合,如生命维持医疗设备,请提前与供应商确认。

    兼容性和支持


    FA-128晶体单元可以与其他标准的通信设备和微处理器配套使用。Seiko Epson提供了全面的技术支持,包括产品文档、使用手册和技术咨询服务。

    常见问题与解决方案


    1. 问题:如何正确安装晶体单元?
    解决方案:请参考产品手册中的安装指南,确保连接正确且稳固。

    2. 问题:如何校准频率?
    解决方案:使用频率计数器进行测量,并根据需要调整负载电容或重新设定频率。

    总结和推荐


    FA-128晶体单元以其高精度、高稳定性及低功耗的特点,在多个领域表现出卓越的性能。其广泛的温度适应性和良好的兼容性使其成为通信设备的理想选择。强烈推荐在需要高性能、高可靠性的应用场景中使用此产品。
    请注意,尽管我们提供了详尽的信息,但具体应用还需结合实际情况进行验证和优化。

Q22FA1280009212参数

参数
频率 32MHz
驱动电平 -
负载电容 10pF
频率稳定性 ±20ppm
频率容差 ±10ppm
等效串联电阻 60Ω
长*宽*高 2mm*1.6mm*500μm
通用封装 FA-128
安装方式 贴片安装
应用等级 工业级

Q22FA1280009212厂商介绍

爱普生(Epson)是一家日本的跨国公司,成立于1942年,总部位于日本长野县诹访市。公司以生产打印机、扫描仪、投影仪等办公设备而闻名,同时也涉足手表、电子设备和机器人技术等领域。

主营产品分类:
1. 打印机:包括喷墨打印机、激光打印机和针式打印机,广泛应用于家庭、办公室和工业打印。
2. 投影仪:提供家庭影院、教育和商务会议等多种用途的投影解决方案。
3. 扫描仪:包括平板扫描仪和文档扫描仪,用于文档数字化和图像处理。
4. 手表:生产高品质的石英手表和智能手表。
5. 机器人:开发和制造工业自动化和精密制造领域的机器人技术。

应用领域:
爱普生的产品广泛应用于家庭、办公室、教育、医疗、工业制造等多个领域。

爱普生的优势:
1. 技术创新:爱普生以其在喷墨打印技术、微压电技术和3LCD投影技术等领域的创新而闻名。
2. 环保:爱普生致力于开发节能和环保的产品,减少对环境的影响。
3. 可靠性:爱普生的产品以其耐用性和可靠性而受到用户的青睐。
4. 广泛的产品线:爱普生提供从个人到企业的各种解决方案,满足不同客户的需求。

Q22FA1280009212数据手册

厂牌 PDF简要描述 下载
EPSON 无源晶振 EPSON Q22FA1280009212 Q22FA1280009212数据手册

Q22FA1280009212封装设计

查看详情并下载
Symbol
Footprint
3D Model
