Q13MC3061000112

产品分类: 无源晶振
厂牌: EPSON
产品描述: 爱普生 石英晶体谐振器, 32.768kHz, 贴片安装, 4引脚, 10pF负载, 8 x 3.2 x 2.38mm, 长8mm
供应商型号: 9047409P
供应商: 海外现货
标准整包数: 5

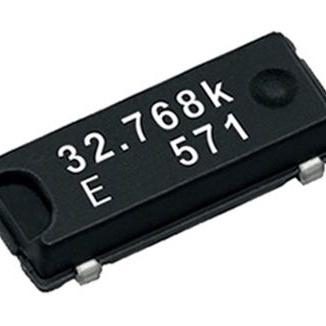

EPSON 无源晶振 Q13MC3061000112

Q13MC3061000112概述


    产品简介




    本手册介绍了Epson公司的MC-306和MC-405/MC-406晶体单元。这些晶体单元是频率稳定性的关键组件,广泛应用于时钟电路和微处理器中。它们的特点是频率范围广(20 kHz至120 kHz),能够提供稳定的基准频率,确保电子设备的精确计时。产品具有体积小、重量轻的优点,适用于各种便携式和高可靠性应用场合。


    技术参数




    | 参数 | 描述 | 规格 | 备注 |
    |------------------------|---------------------------------------------------|--------------------|------------------------------------------|
    | 额定频率范围 | f_nom | 32.768 kHz | 20 kHz至120 kHz |
    | 存储温度 | T_stg | -55°C至+125°C | 单个产品存储时的温度范围 |
    | 工作温度 | T_use | -40°C至+85°C | 在正常使用条件下的温度范围 |
    | 驱动电平 | DL | 1.0 μW最大 | 最大驱动电平 |
    | 频率容差(标准) | f_tol | ±20×10^-6, ±50×10^-6 | 25°C,DL=0.1μW时的容差 |
    | 温度拐点 | Ti | +25°C±5°C | 温度系数变化点 |
    | 曲线系数 | B | -0.04×10^-6/°C^2 | 最大值 |
    | 负载电容 | CL | 6 pF至∞(标准:12.5 pF) | 请指定 |
    | 动态电阻(ESR) | R1 | 50 kΩ最大 | 参考下表 |
    | 动态电容(C1) | C1 | 1.8 fF典型值 | 4.0 fF至0.6 fF(MC-306) |
    | 并联电容(C0) | C0 | 0.9 pF典型值 | 2.0 pF至0.6 pF(MC-306) |
    | 频率老化 | f_age | ±3×10^-6/年最大 | ±5×10^-6/年最大,25°C条件下第一年最大 |


    产品特点和优势




    MC-306和MC-405/MC-406晶体单元的主要特点是频率稳定性极高。额定频率范围宽泛,能够适应各种应用场景的需求。它们还具有低功耗和高可靠性的特点,在汽车多媒体系统、车身电子系统和远程无钥匙进入系统等应用中表现出色。此外,这些晶体单元经过严格测试,符合ISO 14001环境管理体系标准和ISO 9001质量管理体系标准,确保了产品的高性能和高可靠性。


    应用案例和使用建议




    这些晶体单元被广泛应用于时钟电路和微处理器中。例如,它们可以用于车载多媒体系统中的定时控制,确保音频播放和其他时间敏感功能的准确性。为了提高系统的整体性能,建议根据实际应用选择合适的负载电容和频率容差,以优化频率稳定性。同时,在高温或低温环境下使用时,需要特别注意温度对频率的影响。


    兼容性和支持




    MC-306和MC-405/MC-406晶体单元与市场上大多数电子设备兼容。Epson公司提供了全面的技术支持和维护服务,确保用户能够顺利使用这些产品。此外,这些产品经过严格的测试,以确保其在极端条件下的可靠性和耐用性。


    常见问题与解决方案




    1. 问题:产品在低温环境下无法正常工作。
    解决方案:检查电源电压和负载电容设置,确认是否满足产品要求,并调整至适宜的工作条件。

    2. 问题:频率不稳定。
    解决方案:检查外部电路连接和布局是否正确,确保接地良好并减少电磁干扰。如仍无法解决问题,建议联系Epson技术支持部门。

    3. 问题:ESR值异常高。
    解决方案:检查是否有物理损坏或接触不良的情况。如有必要,请更换新的晶体单元。


    总结和推荐




    MC-306和MC-405/MC-406晶体单元凭借其高频率稳定性和广泛的适用性,在电子设备设计和制造中表现出色。无论是用于汽车电子还是消费电子,这些产品都能提供出色的性能和可靠性。因此,强烈推荐使用这些高品质的晶体单元来提升您的电子产品的质量和性能。

Q13MC3061000112参数

参数
频率容差 ±20ppm
等效串联电阻 50KΩ
频率 32.768KHz
驱动电平 -
负载电容 10pF
频率稳定性 -
长*宽*高 8mm*3.2mm*2.38mm
通用封装 MC-306
安装方式 贴片安装
应用等级 工业级

Q13MC3061000112厂商介绍

爱普生(Epson)是一家日本的跨国公司,成立于1942年,总部位于日本长野县诹访市。公司以生产打印机、扫描仪、投影仪等办公设备而闻名,同时也涉足手表、电子设备和机器人技术等领域。

主营产品分类:
1. 打印机:包括喷墨打印机、激光打印机和针式打印机,广泛应用于家庭、办公室和工业打印。
2. 投影仪:提供家庭影院、教育和商务会议等多种用途的投影解决方案。
3. 扫描仪:包括平板扫描仪和文档扫描仪,用于文档数字化和图像处理。
4. 手表:生产高品质的石英手表和智能手表。
5. 机器人:开发和制造工业自动化和精密制造领域的机器人技术。

应用领域:
爱普生的产品广泛应用于家庭、办公室、教育、医疗、工业制造等多个领域。

爱普生的优势:
1. 技术创新:爱普生以其在喷墨打印技术、微压电技术和3LCD投影技术等领域的创新而闻名。
2. 环保:爱普生致力于开发节能和环保的产品,减少对环境的影响。
3. 可靠性:爱普生的产品以其耐用性和可靠性而受到用户的青睐。
4. 广泛的产品线:爱普生提供从个人到企业的各种解决方案,满足不同客户的需求。

Q13MC3061000112数据手册

厂牌 PDF简要描述 下载
EPSON 无源晶振 EPSON Q13MC3061000112 Q13MC3061000112数据手册

Q13MC3061000112封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
65+ ¥ 9.4573
125+ ¥ 9.2577
库存: 104
起订量: 65 增量: 0
交货地:
最小起订量为:65
合计: ¥ 614.72
直接购买
加入购物车
