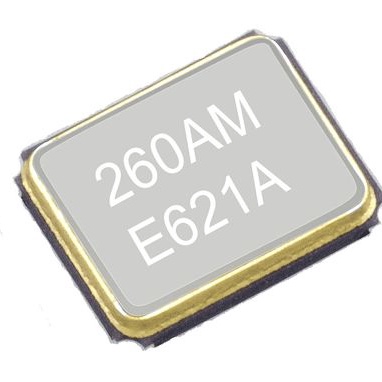

Q24FA20H0000112

产品分类: 无源晶振
厂牌: EPSON
产品描述: 爱普生 石英晶体谐振器, 18MHz, 贴片安装, 4引脚, 10pF负载, 2.5 x 2 x 0.55mm, 长2.5mm
供应商型号: 1732327
供应商: 海外现货
标准整包数: 250
EPSON 无源晶振 Q24FA20H0000112

Q24FA20H0000112概述


    产品简介


    FA-20H是一款频率范围为12.000 MHz到54.000 MHz的晶体单元(Crystal unit)。它主要应用于移动电话、蓝牙、W-LAN、ISM频段无线电以及微处理器时钟等领域。该晶体单元采用基础谐振模式,具有良好的频率稳定性及可靠性。

    技术参数


    - 标称频率范围: 12.000 MHz 至 54.000 MHz
    - 存储温度范围: -40°C 至 +125°C
    - 工作温度范围: -40°C 至 +85°C(+105°C 需联系确认)
    - 驱动级别(DL): 最大100 µW;推荐:1 µW至100 µW
    - 频率容差(ftol): +25°C 下 ±10 × 10^-6 到 ±30 × 10^-6 (需联系确认)
    - 频率与温度特性(ftem): -20°C 至 +75°C 下 ±10 × 10^-6 到 ±30 × 10^-6 (需联系确认)
    - 负载电容(CL): 6 pF 至 ∞ (请指定)
    - 激发电阻(R1):
    - 12.0 MHz ≤ fnom < 16.0 MHz: 最大150Ω
    - 16.0 MHz ≤ fnom ≤ 25.0 MHz: 最大80Ω
    - 25.0 MHz < fnom ≤ 30.0 MHz: 最大60Ω
    - 30.0 MHz < fnom ≤ 35.0 MHz: 最大50Ω
    - 35.0 MHz < fnom ≤ 54.0 MHz: 最大40Ω
    - 频率老化(fage): 每年最大变化±1 × 10^-6 到 ±3 × 10^-6 (第一年)

    产品特点和优势


    FA-20H晶体单元具有以下特点和优势:
    - 广泛的频率范围:覆盖12.000 MHz至54.000 MHz,适用于多种应用场景。
    - 优异的温度特性:频率随温度的变化极小,确保稳定工作。
    - 低驱动功率:推荐的最大驱动功率仅为100 µW,有助于延长使用寿命。
    - 高可靠性:符合ISO 14001和ISO 9001标准,适用于高质量要求的应用场合。
    - 低功耗:适用于便携式和电池供电设备,降低整体能耗。

    应用案例和使用建议


    FA-20H晶体单元广泛应用于移动通信、无线连接设备、计算机时钟等多个领域。为了确保最佳性能,建议根据实际需求选择合适的负载电容和驱动级别,并严格按照制造商的技术手册进行安装和调试。特别是在高可靠性要求的应用场景下,如汽车多媒体、车身电子系统、远程无钥匙进入系统等,应提前获得Seiko Epson的许可。

    兼容性和支持


    FA-20H晶体单元具备良好的兼容性,可以轻松集成到现有的设计中。Seiko Epson提供全面的技术支持和售后服务,确保客户在使用过程中能够得到及时有效的帮助。此外,该产品不含铅且符合欧盟RoHS指令,适用于环保型电子产品。

    常见问题与解决方案


    - 问题1: 频率稳定性不佳。
    - 解决方案: 确认所选频率是否符合产品规范,并检查工作环境温度是否超出了工作温度范围。

    - 问题2: 负载电容选择不当。
    - 解决方案: 根据具体应用场景重新计算并选择适当的负载电容值。

    - 问题3: 激发电阻过高导致信号失真。
    - 解决方案: 更换激发电阻更低的产品型号,或者优化电路设计以减少信号失真。

    总结和推荐


    FA-20H晶体单元以其广泛的频率范围、优良的温度特性、低驱动功率和高可靠性,在多个应用领域中展现出卓越的性能。尤其适合于移动通信、无线连接和高可靠性要求的场合。Seiko Epson提供的全面技术支持和高质量保证使其成为理想的选择。综上所述,我们强烈推荐使用FA-20H晶体单元。

Q24FA20H0000112参数

参数
驱动电平 -
负载电容 10pF
频率稳定性 -
频率容差 ±10ppm
等效串联电阻 80Ω
频率 18MHz
长*宽*高 2.5mm*2mm*550μm
通用封装 FA-20H
安装方式 贴片安装
应用等级 工业级

Q24FA20H0000112厂商介绍

爱普生(Epson)是一家日本的跨国公司,成立于1942年,总部位于日本长野县诹访市。公司以生产打印机、扫描仪、投影仪等办公设备而闻名,同时也涉足手表、电子设备和机器人技术等领域。

主营产品分类:
1. 打印机:包括喷墨打印机、激光打印机和针式打印机,广泛应用于家庭、办公室和工业打印。
2. 投影仪:提供家庭影院、教育和商务会议等多种用途的投影解决方案。
3. 扫描仪:包括平板扫描仪和文档扫描仪,用于文档数字化和图像处理。
4. 手表:生产高品质的石英手表和智能手表。
5. 机器人:开发和制造工业自动化和精密制造领域的机器人技术。

应用领域:
爱普生的产品广泛应用于家庭、办公室、教育、医疗、工业制造等多个领域。

爱普生的优势:
1. 技术创新:爱普生以其在喷墨打印技术、微压电技术和3LCD投影技术等领域的创新而闻名。
2. 环保:爱普生致力于开发节能和环保的产品,减少对环境的影响。
3. 可靠性:爱普生的产品以其耐用性和可靠性而受到用户的青睐。
4. 广泛的产品线:爱普生提供从个人到企业的各种解决方案,满足不同客户的需求。

Q24FA20H0000112数据手册

厂牌 PDF简要描述 下载
EPSON 无源晶振 EPSON Q24FA20H0000112 Q24FA20H0000112数据手册

Q24FA20H0000112封装设计

查看详情并下载
Symbol
Footprint
3D Model
