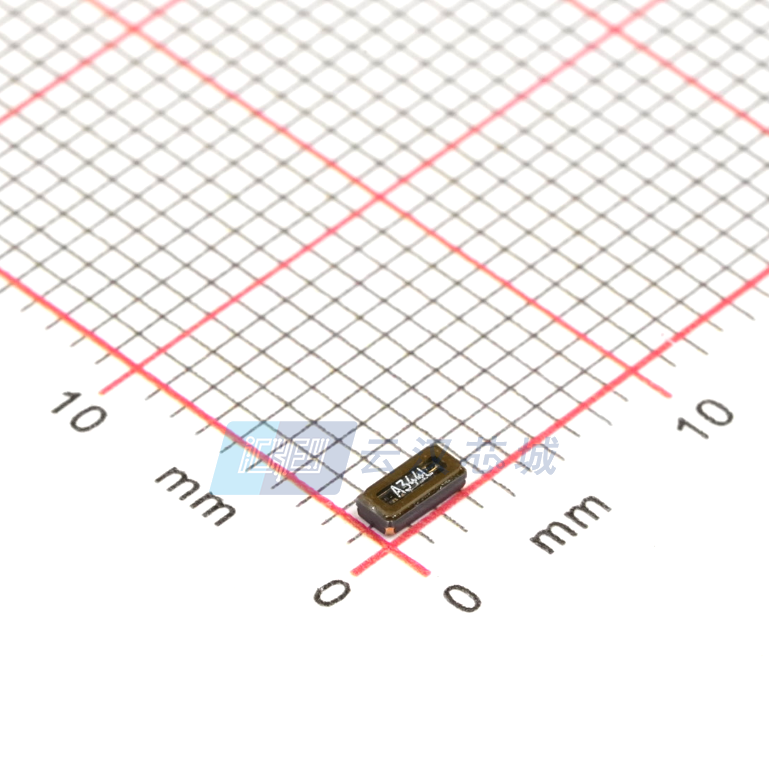

Q13FC13500004

产品分类: 无源晶振
厂牌: EPSON
产品描述: 12.5pF ±20ppm ±20ppm 4MHz 100Ω 10μW FC-135
供应商型号: 31M-Q13FC13500004
供应商: 云汉优选
标准整包数: 1
EPSON 无源晶振 Q13FC13500004

Q13FC13500004概述


    产品简介


    本篇技术手册将详细介绍Seiko Epson的FC-135和FC-255型石英晶体单元(Crystal Unit)。这两种产品主要应用于小型通信设备中。FC系列晶体单元以其高可靠性、广泛的工作温度范围和低功耗特性而闻名。它们适用于各种需要精确时钟信号的应用场合,例如手持设备、可穿戴设备、智能手表和其他便携式电子产品。

    技术参数


    | 参数 | 规格 | 备注 |
    |
    | 额定频率范围 | 32.768 kHz 至 100 kHz | 请联系获取更多可用频率 |
    | 存储温度范围 | -55°C 至 +125°C | 单个产品存储温度 |
    | 工作温度范围 | -40°C 至 +85°C | 实际使用温度范围 |
    | 驱动功率 | 0.5 μW 最大 | 可提供1.0 μW最大功率,如需请联系我们 |
    | 频率容差 | ±20×10^-6 @+25°C, 0.1 μW | 请联系获取更紧的容差 |
    | 转折温度 | +25°C ±5°C
    | 抛物线系数 | -0.04×10^-6 /°C^2 | 最大值 |
    | 负载电容 | 7 pF, 9 pF, 12.5 pF | 需要指定 |
    | 振动电阻(ESR) | 70 kΩ 最大 | 65 kΩ至 30 kΩ |
    | 振动电容(C1) | 3.4 fF 典型值 | 3.7 fF 至 1.6 fF |
    | 并联电容(C0) | 1.0 pF 典型值 | 1.3 pF 至 0.5 pF |
    | 频率老化 | ±3×10^-6 /年最大值 @+25°C, 第一年

    产品特点和优势


    FC-135 和 FC-255 系列石英晶体单元具有以下显著特点和优势:
    1. 宽工作温度范围:从-40°C到+85°C,确保在极端环境下的稳定运行。
    2. 低驱动功率:仅需0.5 μW的最大驱动功率,有助于延长电池寿命。
    3. 高精度和稳定性:频率容差可达±20×10^-6,保证长期稳定的频率输出。
    4. 紧凑尺寸:外形小巧,尺寸为3.2×1.5×0.80 mm(FC-135),4.9×1.8×0.80 mm(FC-255),非常适合空间受限的设计。
    5. 高度可靠:Seiko Epson严格的质量控制体系确保了产品的高可靠性。

    应用案例和使用建议


    应用案例
    - 智能手表:这些设备需要小型且高精度的时钟源来保持时间准确。
    - 医疗设备:如心率监测器,要求高可靠性和低功耗。
    - 通讯模块:如蓝牙模块,需要快速稳定的时钟信号。
    使用建议
    1. 确保正确安装:严格按照手册中的指导进行电路设计,特别是要避免在阴影区域设计电路模式。
    2. 注意驱动功率:如果应用中需要更高的驱动功率(如1.0 μW),请提前与厂商联系以获取支持。
    3. 考虑温度效应:根据具体工作温度选择合适的型号,以避免因温度变化导致的频率漂移。

    兼容性和支持


    - FC-135 和 FC-255 系列晶体单元具有广泛的兼容性,可以与其他标准电子元件配合使用。
    - Seiko Epson提供全面的技术支持和售后服务,包括但不限于咨询频率规格、驱动功率需求和技术应用指导。

    常见问题与解决方案


    1. 问题: 在高频操作时,晶体单元出现频率不稳定。
    解决方案: 检查并调整负载电容,确保符合规定的值。

    2. 问题: 在低温环境下,设备运行不正常。
    解决方案: 确认工作温度范围,如果超出,请选用相应温度范围的产品。
    3. 问题: 设备在长时间运行后精度下降。
    解决方案: 定期校准,特别是在第一年内进行首次校准。

    总结和推荐


    总的来说,FC-135 和 FC-255 系列石英晶体单元凭借其高可靠性、精准度、宽温范围和低功耗特性,在小型通讯设备及各类高要求应用中表现出色。对于需要稳定时钟信号的电子设备,强烈推荐使用这款产品。Seiko Epson的产品以其优良质量和可靠服务著称,是市场上值得信赖的选择。

Q13FC13500004参数

参数
频率容差 ±20ppm
等效串联电阻 100Ω
频率 4MHz
驱动电平 10μW
负载电容 12.5pF
频率稳定性 ±20ppm
通用封装 FC-135
应用等级 工业级
零件状态 在售
