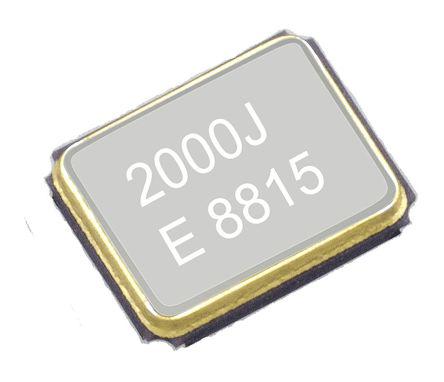

X1E000021067712

产品分类: 无源晶振
厂牌: EPSON
产品描述: 爱普生 石英晶体谐振器, 25MHz, 贴片安装, 4引脚, 12pF负载, 3.2 x 2.5 x 0.6mm, 长3.2mm
供应商型号: 9047575
供应商: 海外现货
标准整包数: 5

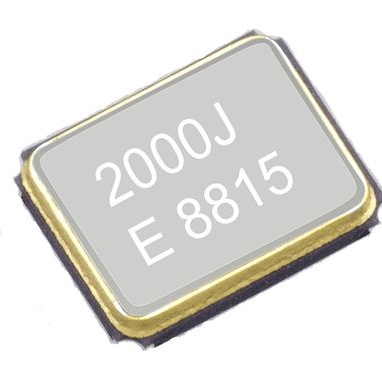

EPSON 无源晶振 X1E000021067712

X1E000021067712概述


    产品简介


    本产品为晶振(Crystal Unit),适用于时钟和射频参考信号。该系列包括FA-238V、FA-238和TSX-3225三种型号。主要应用于移动电话、蓝牙、W-LAN、ISM带无线电以及微处理器(MPU)时钟等领域。这些晶振具有高精度、稳定的工作温度范围和紧凑的设计,非常适合需要精确时间和频率控制的应用场合。

    技术参数


    | 参数 | FA-238V | FA-238 | TSX-3225 |
    ||
    | 频率范围(MHz) | 12.000000 - 15.999999 | 16.000 - 60.000 | 16.000 - 48.000 |
    | 驱动级别(DL) | 200 μW最大值 | 200 μW最大值 | 200 μW最大值 |
    | 频率容差(±10^-6, +25°C)| ±15到±50 | ±10 | ±10 |
    | 频率老化率(/年) | ±5最大值 | ±1最大值 | ±2最大值 |
    | 激励电阻(Ω) | 见下表 | 见下表 | 见下表 |
    | 工作温度范围(°C) | -40至+85 | -40至+85 | -40至+85 |
    | 存储温度范围(°C) | -40至+125 | -40至+125 | -40至+125 |
    激励电阻(ESR):
    - FA-238V/FA-238:频率(MHz)和激励电阻(Ω)
    - 12.0到13.0:≤100Ω
    - 13.0到20.0:≤80Ω
    - 20.0到25.0:≤60Ω
    - 25.0到30.0:≤50Ω
    - 30.0到60.0:≤40Ω
    - TSX-3225:频率(MHz)和激励电阻(Ω)
    - 16.0到21.0:≤60Ω
    - 21.0到48.0:≤40Ω

    产品特点和优势


    FA-238V和FA-238系列晶振以其广泛的工作频率范围和较低的驱动功耗而著称。TSX-3225则以其紧凑的尺寸和更高的频率稳定性见长。这些晶振具备极高的精度和稳定性,能够在极端温度环境下保持稳定的性能,从而满足各种苛刻应用的需求。

    应用案例和使用建议


    这些晶振广泛应用于移动电话、蓝牙设备、无线局域网、ISM带无线电以及微处理器时钟等领域。为了确保最佳性能,建议根据具体应用场景选择合适的频率和封装。例如,在高频应用中,应优先考虑TSX-3225型号;而在较低频率且空间受限的应用中,FA-238V和FA-238将是更佳的选择。

    兼容性和支持


    这些晶振设计符合国际标准,并且在多种环境中表现出良好的兼容性。对于特定应用,如汽车多媒体系统和安全设备,制造商提供了详细的兼容性说明和支持。此外,所有晶振均符合ISO 14001环境管理标准,并获得了ISO 9001和ISO/TS 16949认证,确保了产品质量和可靠性。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 频率不稳定 | 检查供电电压是否稳定,重新调整负载电容。 |
    | 频率老化过快 | 确保晶振在推荐的工作温度范围内运行。 |
    | 振荡停止 | 检查电路连接,确保接地良好。 |

    总结和推荐


    FA-238V、FA-238和TSX-3225系列晶振以其卓越的性能和广泛的适用性在市场上占据了重要地位。这些产品特别适合于需要高精度和高可靠性的应用,如移动通信、汽车电子、工业控制等领域。我们强烈推荐使用这些晶振以满足您的设计需求,同时确保获得最佳的性能和长期稳定性。

X1E000021067712参数

参数
频率 25MHz
驱动电平 -
负载电容 12pF
频率稳定性 -
频率容差 ±10ppm
等效串联电阻 40Ω
长*宽*高 3.2mm(长度)*2.5mm(宽度)
通用封装 TSX-3225
安装方式 贴片安装

X1E000021067712厂商介绍

爱普生(Epson)是一家日本的跨国公司,成立于1942年,总部位于日本长野县诹访市。公司以生产打印机、扫描仪、投影仪等办公设备而闻名,同时也涉足手表、电子设备和机器人技术等领域。

主营产品分类:
1. 打印机:包括喷墨打印机、激光打印机和针式打印机,广泛应用于家庭、办公室和工业打印。
2. 投影仪:提供家庭影院、教育和商务会议等多种用途的投影解决方案。
3. 扫描仪:包括平板扫描仪和文档扫描仪,用于文档数字化和图像处理。
4. 手表:生产高品质的石英手表和智能手表。
5. 机器人:开发和制造工业自动化和精密制造领域的机器人技术。

应用领域:
爱普生的产品广泛应用于家庭、办公室、教育、医疗、工业制造等多个领域。

爱普生的优势:
1. 技术创新:爱普生以其在喷墨打印技术、微压电技术和3LCD投影技术等领域的创新而闻名。
2. 环保:爱普生致力于开发节能和环保的产品,减少对环境的影响。
3. 可靠性:爱普生的产品以其耐用性和可靠性而受到用户的青睐。
4. 广泛的产品线:爱普生提供从个人到企业的各种解决方案,满足不同客户的需求。

X1E000021067712数据手册

厂牌 PDF简要描述 下载
EPSON 无源晶振 EPSON X1E000021067712 X1E000021067712数据手册

X1E000021067712封装设计

查看详情并下载
Symbol
Footprint
3D Model
