首页  >  产品百科  >  X1G004241003311

X1G004241003311

产品分类: 有源晶振
厂牌: EPSON
产品描述: ±30ppm 156.25MHz SMD-3225-6P
供应商型号: SCE-X1G0042410033
供应商: 海外现货
标准整包数: 5

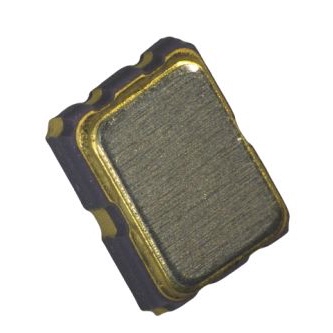

EPSON 有源晶振 X1G004241003311

X1G004241003311概述


    产品简介


    本手册介绍的是来自Seiko Epson的晶体振荡器(SPXO),型号包括SG3225EAN / SG5032EAN / SG7050EAN 和 SG3225VAN / SG5032VAN / SG7050VAN。这些晶体振荡器适用于多种电子产品中,主要用于提供稳定且精确的时钟信号。它们特别适用于汽车多媒体、车身电子、遥控无钥匙进入系统等车载应用,以及发动机控制单元、气囊系统、ESC等涉及行车安全的应用。

    技术参数


    | 参数 | 符号 | 规格 | 条件/备注 |
    ||
    | 输出频率范围 | f0 | 73.5 MHz 至 700 MHz | 联系我们了解可用频率 |
    | 供电电压 | VCC | 2.5 V 至 3.3 V | 额定值 |
    | 存储温度 | Tstg | -40°C 至 +125°C | 单个产品存储时 |
    | 工作温度 | Tuse | B: -20°C 至 +70°C, G: -40°C 至 +85°C
    | 频率容差 | ftol | J: ±50 × 10^-6, E: ±30 × 10^-6, C: ±20 × 10^-6
    | 最大电流消耗 | ICC | 65 mA (LV-PECL), 30 mA (LVDS)
    | 关闭电流 | Idis | 20 mA (LV-PECL)
    | 对称性 | SYM | 45% 至 55%
    | 输出电压(LV-PECL) | VOH | VCC - 1.0 V 至 VCC - 0.8 V
    VOL | VCC - 1.78 V 至 VCC - 1.62 V
    | 输出电压(LVDS) | VOD | 250 mV 至 450 mV
    dVOD | 50 mV 最大
    VOS | 1.15 V 至 1.35 V
    dVOS | 150 mV 最大
    | 输出负载条件 | LECL | 50 Ω(ECL) | 终端到 VCC - 2.0 V |
    LLVDS | 100 Ω(LVDS) | 连接至 OUT 到 OUT |
    | 输入电压(高电平) | VIH | 70% VCC | 最小值 |
    | 输入电压(低电平) | VIL | 30% VCC | 最大值 |
    | 上升时间/下降时间 | tr/tf | 350 ps 最大
    | 启动时间 | tstr | 3 ms 最大
    | 相位抖动 | tPJ | 0.6 ps 最大(1) | 偏移频率:12 kHz 至 20 MHz |
    | 年龄老化 | faging | ±5 × 10^-6 / 年最大 | +25°C,第一年,VCC = 2.5 V, 3.3 V |

    产品特点和优势


    该系列晶体振荡器通过PLL技术和AT晶片单位实现了宽频率范围(73.5 MHz 至 700 MHz)。它们提供LV-PECL或LVDS输出,且能在2.5 V至3.3 V的供电电压下工作。此外,这些振荡器具有较低的电流消耗和高稳定性,能够在广泛的工作温度范围内(-20°C 至 +70°C,或 -40°C 至 +85°C)保持稳定性能。这些特性使得它们在各种汽车电子和工业应用中表现出色。

    应用案例和使用建议


    这些晶体振荡器被广泛应用于汽车多媒体系统、车身电子系统以及发动机控制单元等关键系统中。为了确保最佳性能,建议在电路设计中靠近电源终端放置一个0.01 μF 至 0.1 μF 的去耦电容器。这样可以进一步稳定振荡器的运行。此外,在实际安装时,应确保电源线走线尽可能短且整齐,以减少干扰和噪声。

    兼容性和支持


    这些晶体振荡器支持LV-PECL和LVDS两种标准接口,这使得它们能够与大多数现代通信系统无缝集成。Seiko Epson公司为客户提供全面的技术支持和维护服务,确保客户能够顺利进行产品选型和应用开发。如果您有任何疑问或需要技术支持,请联系Seiko Epson官方渠道获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 振荡器启动延迟 | 确保供电电压在额定范围内,检查去耦电容器连接正确。|
    | 输出信号不稳定 | 检查电路布局是否合理,确认所有接地和电源连接稳固。 |
    | 温度敏感导致频率漂移 | 确保振荡器在规定的温度范围内工作,必要时采用温度补偿措施。|

    总结和推荐


    总的来说,SG3225EAN / SG5032EAN / SG7050EAN 和 SG3225VAN / SG5032VAN / SG7050VAN 晶体振荡器凭借其宽频率范围、高稳定性以及良好的温度适应性,在汽车电子及工业控制等领域具备很高的应用价值。这些产品符合国际标准(如ISO 14001 和 ISO 9001),且具备较高的可靠性和耐用性。因此,我们强烈推荐这些产品用于需要高精度时钟信号的各种应用场景。

X1G004241003311参数

参数
频率稳定性 ±30ppm
频率容差 -
频率 156.25MHz
通用封装 SMD-3225-6P

X1G004241003311厂商介绍

爱普生(Epson)是一家日本的跨国公司,成立于1942年,总部位于日本长野县诹访市。公司以生产打印机、扫描仪、投影仪等办公设备而闻名,同时也涉足手表、电子设备和机器人技术等领域。

主营产品分类:
1. 打印机:包括喷墨打印机、激光打印机和针式打印机,广泛应用于家庭、办公室和工业打印。
2. 投影仪:提供家庭影院、教育和商务会议等多种用途的投影解决方案。
3. 扫描仪:包括平板扫描仪和文档扫描仪,用于文档数字化和图像处理。
4. 手表:生产高品质的石英手表和智能手表。
5. 机器人:开发和制造工业自动化和精密制造领域的机器人技术。

应用领域:
爱普生的产品广泛应用于家庭、办公室、教育、医疗、工业制造等多个领域。

爱普生的优势:
1. 技术创新:爱普生以其在喷墨打印技术、微压电技术和3LCD投影技术等领域的创新而闻名。
2. 环保:爱普生致力于开发节能和环保的产品,减少对环境的影响。
3. 可靠性:爱普生的产品以其耐用性和可靠性而受到用户的青睐。
4. 广泛的产品线:爱普生提供从个人到企业的各种解决方案,满足不同客户的需求。

X1G004241003311数据手册

厂牌 PDF简要描述 下载
EPSON 有源晶振 EPSON X1G004241003311 X1G004241003311数据手册

X1G004241003311封装设计

查看详情并下载
Symbol
Footprint
3D Model
