首页  >  产品百科  >  X1A000141000612

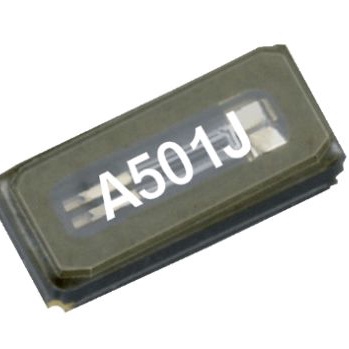

X1A000141000612

产品分类: 无源晶振
厂牌: EPSON
产品描述: 爱普生 石英晶体谐振器, 32.768MHz, 贴片安装, 2引脚, 6pF负载, 3.2 x 1.5 x 0.9mm
供应商型号: SCE-X1A0001410006
供应商: 海外现货
标准整包数: 10
EPSON 无源晶振 X1A000141000612

X1A000141000612概述

    电子元器件技术手册:FC-135R & FC-135

    产品简介


    FC-135R 和 FC-135 是专为小型通信设备设计的晶体单元。这些晶体单元采用基本谐振模式,提供32.768kHz的标准频率范围,也可根据需求提供32kHz到100kHz的频率。它们广泛应用于便携式电子设备、智能手表、医疗设备以及汽车电子产品等领域。

    技术参数


    | 参数 | 规格 | 备注 |
    |
    | 标称频率范围 | 32.768 kHz (32 kHz - 100 kHz) | 根据需求定制 |
    | 存储温度 | -55°C 到 +125°C | 存储时的温度限制 |
    | 工作温度 | -40°C 到 +85°C | 特殊要求请联系厂商 |
    | 驱动级 | 0.5 µW (最大值 1.0 µW) | 如需1.0 µW请联系厂商 |
    | 频率容差(标准) | ±20 × 10^-6 (+25°C, DL=0.1 µW) | 如需更紧的容差请联系厂商 |
    | 转折温度 | +25°C ±5°C
    | 抛物线系数 | -0.04 × 10^-6 / °C
    | 负载电容 | 7 pF, 9 pF, 12.5 pF | 根据应用需求选择 |
    | 激励电阻 | 50 kΩ (最大值 70 kΩ)
    | 动态电容 | 3.4 fF (典型值)
    | 并联电容 | 1.1 pF (典型值)
    | 频率老化 | ±3 × 10^-6 /年 (第一年) | +25°C 条件下 |

    产品特点和优势


    - 高精度与稳定性:频率容差±20×10^-6 (+25°C),适用于高精度设备。
    - 宽工作温度范围:-40°C到+85°C的工作温度,满足极端环境下的应用需求。
    - 紧凑尺寸:3.2×1.5×0.8mm的小巧封装,适合空间受限的应用。
    - 兼容多种负载电容:7 pF、9 pF、12.5 pF可选,方便适应不同的电路需求。
    - 高可靠性:通过ISO9001和ISO14001认证,确保产品质量和环境管理。

    应用案例和使用建议


    FC-135R和FC-135晶体单元被广泛应用于各种便携式电子设备和汽车电子产品中。例如,在智能手表和医疗设备中,这些晶体单元提供了稳定的频率源,确保设备的正常运行。
    - 便携式电子设备:如智能手表和健康监测设备,确保低功耗且长时间稳定工作。
    - 汽车电子产品:如车身控制单元和远程无钥匙进入系统,提供高度可靠的频率参考。
    使用建议:
    - 在选择负载电容时,根据具体电路的需求选择合适的电容值。
    - 确保PCB设计中不覆盖阴影区域,以保证良好的电气性能。

    兼容性和支持


    - 兼容性:FC-135R和FC-135晶体单元可以轻松集成到现有的电子系统中,提供良好的兼容性。
    - 支持服务:Seiko Epson公司提供全面的技术支持和服务,包括定制化需求和技术咨询。

    常见问题与解决方案


    1. 频率不稳定
    - 解决方法:检查负载电容是否符合要求,必要时更换。
    2. 无法达到额定工作温度
    - 解决方法:联系Seiko Epson获取更高温范围的版本。
    3. 激励电阻过高
    - 解决方法:重新调整驱动级别,或更换更适合的晶体单元。

    总结和推荐


    FC-135R和FC-135晶体单元在性能、尺寸和可靠性方面表现出色,是便携式设备和汽车电子产品的理想选择。它们的高精度和稳定频率使其在多种应用中表现优异。强烈推荐使用这些高性能晶体单元,特别是对于对稳定性要求较高的应用场合。

X1A000141000612参数

参数
频率稳定性 -
频率容差 ± 20ppm
等效串联电阻 -
频率 32.768MHz
驱动电平 -
负载电容 6pF
长*宽*高 3.2mm*1.5mm*900μm
安装方式 贴片安装
应用等级 工业级

X1A000141000612厂商介绍

爱普生(Epson)是一家日本的跨国公司,成立于1942年,总部位于日本长野县诹访市。公司以生产打印机、扫描仪、投影仪等办公设备而闻名,同时也涉足手表、电子设备和机器人技术等领域。

主营产品分类:
1. 打印机:包括喷墨打印机、激光打印机和针式打印机,广泛应用于家庭、办公室和工业打印。
2. 投影仪:提供家庭影院、教育和商务会议等多种用途的投影解决方案。
3. 扫描仪:包括平板扫描仪和文档扫描仪,用于文档数字化和图像处理。
4. 手表:生产高品质的石英手表和智能手表。
5. 机器人:开发和制造工业自动化和精密制造领域的机器人技术。

应用领域:
爱普生的产品广泛应用于家庭、办公室、教育、医疗、工业制造等多个领域。

爱普生的优势:
1. 技术创新:爱普生以其在喷墨打印技术、微压电技术和3LCD投影技术等领域的创新而闻名。
2. 环保:爱普生致力于开发节能和环保的产品,减少对环境的影响。
3. 可靠性:爱普生的产品以其耐用性和可靠性而受到用户的青睐。
4. 广泛的产品线:爱普生提供从个人到企业的各种解决方案,满足不同客户的需求。

X1A000141000612数据手册

厂牌 PDF简要描述 下载
EPSON 无源晶振 EPSON X1A000141000612 X1A000141000612数据手册

X1A000141000612封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 9.133
50+ ¥ 6.1578
200+ ¥ 4.9264
500+ ¥ 4.6241
库存: 330
起订量: 40 增量: 10
交货地:
最小起订量为:10
合计: ¥ 91.33
