X1G004171003312

产品分类: 有源晶振
厂牌: EPSON
产品描述: 爱普生 XO振荡器, 25MHz, 表面贴装, CMOS输出
供应商型号: 9047660
供应商: 海外现货
标准整包数: 1

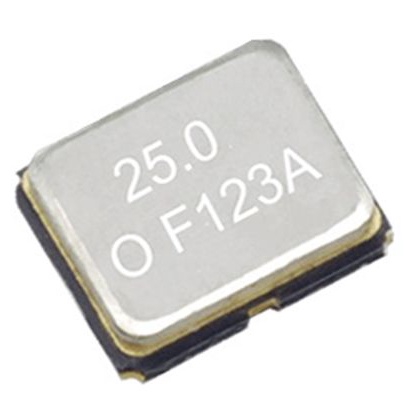

EPSON 有源晶振 X1G004171003312

X1G004171003312概述

    高品质晶体振荡器 (SPXO) 技术手册

    产品简介


    本产品是型号为 SG-210STF 的高性能晶体振荡器(Simple Packaged Crystal Oscillator, SPXO)。它主要用于输出频率范围广泛的应用场景,提供稳定的时钟信号。这种振荡器特别适用于物联网(IoT)、可穿戴设备、数据中心、医疗设备和工业自动化等领域。本手册详细介绍了产品的规格参数、功能特点及应用场景。

    技术参数


    - 封装尺寸:2.5mm × 2.0mm × 0.8mm
    - 频率特性:
    - 输出频率:25.000000 MHz
    - 频率容差:±50 ppm (-40°C 到 +85°C)
    - 年龄化率:-3 +3 ppm/年(+25°C)
    - 电源参数:
    - 工作电压范围:1.6V 到 3.63V
    - 最大启动时间:3 ms(t=0 时为 90% VCC)
    - 最大电流消耗:2.2 mA(无负载条件,VCC=3.3V)
    - 备用电流:2.7 μA(ST = GND,VCC=3.3V)
    - 输出电平:
    - VOH:90% VCC
    - VOL:10% VCC
    - 上升/下降时间:
    - 上升时间:3.5 ns(20% 到 80% VCC 水平,LCMOS=15 pF,VCC=1.8V ±10% 或 ±5%)
    - 下降时间:3.5 ns(80% 到 20% VCC 水平,LCMOS=15 pF,VCC=1.8V ±10% 或 ±5%)
    - 操作温度范围:-40°C 到 +85°C
    - 兼容性:CMOS 输出

    产品特点和优势


    - 低功耗:典型工作条件下电流消耗仅 2.2 mA(无负载条件)。
    - 宽工作电压范围:1.6V 到 3.63V。
    - 高精度频率输出:频率容差范围 ±50 ppm,适用于各种应用。
    - 宽工作温度范围:-40°C 到 +85°C,能够适应苛刻的工作环境。
    - 可靠性:设计紧凑,适合多种应用场景,包括医疗、工业自动化等。

    应用案例和使用建议


    - 物联网设备:如智能家居设备、传感器网络等,可提供稳定的时钟信号。
    - 数据中心存储设备:确保设备在高负载下的稳定性。
    - 医疗设备:需要精确且稳定的时钟信号,例如呼吸机等。
    - 工业自动化:例如工业机器人等精密控制装置。
    使用建议:
    - 在高温环境下使用时,要关注电流消耗的变化。
    - 对于负载超过 15 pF 的应用,应考虑选用更高的电源电压以确保信号完整性。
    - 为了减少电流消耗,可以考虑降低频率、减小电源电压和减少输出负载。

    兼容性和支持


    - 该晶体振荡器支持 CMOS 输出标准,与其他标准 CMOS 设备兼容。
    - 厂商提供了详尽的技术支持,包括详细的故障排除指南和常见问题解答。

    常见问题与解决方案


    1. 问:启动时间过长?
    - 解决方法:检查电源电压是否达到标准范围,确保电源电压稳定。

    2. 问:输出信号不准确?
    - 解决方法:检查电源电压和温度是否超出正常范围,更换符合标准的电源模块。

    3. 问:出现高电流消耗?
    - 解决方法:检查负载情况,确保输出负载不超过规定值。

    总结和推荐


    这款 SG-210STF 晶体振荡器凭借其宽广的工作电压范围、低温漂移特性、低功耗和紧凑的设计,在多个应用领域表现出色。强烈推荐在需要高精度、高可靠性的应用场景中使用,如医疗设备、工业自动化、物联网和数据中心等。厂商提供的支持和服务进一步增强了该产品的市场竞争力。

X1G004171003312参数

参数
频率容差 -
频率 25MHz
频率稳定性 ±50ppm
长*宽*高 2.5mm*2mm*800μm
安装方式 贴片安装

X1G004171003312厂商介绍

爱普生(Epson)是一家日本的跨国公司,成立于1942年,总部位于日本长野县诹访市。公司以生产打印机、扫描仪、投影仪等办公设备而闻名,同时也涉足手表、电子设备和机器人技术等领域。

主营产品分类:
1. 打印机:包括喷墨打印机、激光打印机和针式打印机,广泛应用于家庭、办公室和工业打印。
2. 投影仪:提供家庭影院、教育和商务会议等多种用途的投影解决方案。
3. 扫描仪:包括平板扫描仪和文档扫描仪,用于文档数字化和图像处理。
4. 手表:生产高品质的石英手表和智能手表。
5. 机器人:开发和制造工业自动化和精密制造领域的机器人技术。

应用领域:
爱普生的产品广泛应用于家庭、办公室、教育、医疗、工业制造等多个领域。

爱普生的优势:
1. 技术创新:爱普生以其在喷墨打印技术、微压电技术和3LCD投影技术等领域的创新而闻名。
2. 环保:爱普生致力于开发节能和环保的产品,减少对环境的影响。
3. 可靠性:爱普生的产品以其耐用性和可靠性而受到用户的青睐。
4. 广泛的产品线:爱普生提供从个人到企业的各种解决方案,满足不同客户的需求。

X1G004171003312数据手册

厂牌 PDF简要描述 下载
EPSON 有源晶振 EPSON X1G004171003312 X1G004171003312数据手册

X1G004171003312封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 12.9959
63+ ¥ 12.7247
125+ ¥ 12.4535
库存: 198
起订量: 16 增量: 0
交货地:
最小起订量为:1
合计: ¥ 12.99
