X1E000021011612

产品分类: 无源晶振
厂牌: EPSON

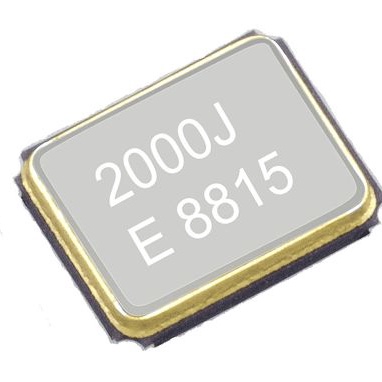

产品描述: 爱普生 石英晶体谐振器, 16MHz, 贴片安装, 4引脚, 8pF负载, 3.2 x 2.5 x 0.6mm, 长3.2mm
供应商型号: 1732265
供应商: 海外现货
标准整包数: 250
EPSON 无源晶振 X1E000021011612

X1E000021011612概述


    产品简介


    产品名称: FA-238V / FA-238 / TSX-3225 晶体单元
    这些晶体单元是一种重要的电子元器件,主要用于时钟信号生成和无线频率参考。它们广泛应用于移动电话、蓝牙、Wi-Fi、ISM(工业、科学和医疗)频段无线电以及微处理器(MPU)时钟等领域。这些晶体单元以其高稳定性和可靠性而著称,能够满足不同电子设备对时序精度的要求。

    技术参数


    | 参数 | FA-238V | FA-238 | TSX-3225 |
    ||
    | 额定频率范围 | 12.000 MHz 至 15.999 MHz | 16.000 MHz 至 60.000 MHz | 16.000 MHz 至 48.000 MHz |
    | 激励电平 | 最大 200 µW | 推荐:1 µW 至 100 µW
    | 频率容差 | ±50 × 10^-6(标准),±15 × 10^-6 至 ±50 × 10^-6 可定制 | ±10 × 10^-6(+25 °C) | 可定制 |
    | 频率温度特性 | ±30 × 10^-6(-20 °C 至 +70 °C) | ±10 × 10^-6(-20 °C 至 +75 °C) | 可定制 |
    | 负载电容 | 7 pF 至 ∞
    | 动态电阻(ESR) | 标准值如表格所示 | 标准值如表格所示 | 详见表格 |
    | 年龄化频率 | 最大 ±5 × 10^-6 / 年 | 最大 ±1 × 10^-6 / 年 | 最大 ±2 × 10^-6 / 年 |

    产品特点和优势


    FA-238V 和 FA-238 晶体单元:
    - 支持高达 16 MHz 的基本频率。
    - 提供精确的频率容差和温度特性。
    - 具有优良的负载电容选择范围,适用于多种应用场合。
    - 具有宽泛的工作温度范围,确保在极端环境下也能稳定工作。
    TSX-3225 晶体单元:
    - 支持更高的频率范围,最高可达 48 MHz。
    - 具备优良的频率温度特性,确保在不同温度下性能稳定。
    - 小巧紧凑的设计便于集成到各种便携式设备中。

    应用案例和使用建议


    应用案例:
    - 移动电话和智能手机:确保通信的精准同步。
    - 蓝牙设备:提供可靠的通信时钟源。
    - Wi-Fi 设备:确保数据传输的准确性。
    - 医疗仪器:保证生命维持系统的高可靠性和准确性。

    使用建议:
    - 在高频应用中,应根据实际需求选择合适的负载电容。
    - 确保工作环境温度符合产品手册要求,以避免因温度变化导致的频率漂移。
    - 定期检查晶体单元的频率稳定性,特别是在关键应用环境中。

    兼容性和支持


    - 兼容性:这些晶体单元可以方便地集成到各种电子设备中,特别是那些需要高稳定性和高精度时钟源的应用。
    - 支持:Seiko Epson 提供详尽的技术文档和支持服务,确保客户在使用过程中得到全面的支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 频率漂移 | 检查工作环境温度,调整负载电容。 |
    | 工作不稳定 | 确保电源电压稳定,检查电路连接。 |
    | 长时间使用后性能下降 | 进行定期校准,检查是否有老化现象。 |

    总结和推荐


    总体而言,FA-238V、FA-238 和 TSX-3225 晶体单元具有高度的稳定性和可靠性,适用于广泛的电子产品应用。这些产品尤其适合于对时序精度要求较高的设备,如移动电话、蓝牙设备、Wi-Fi 设备等。建议在选购时根据具体应用场景选择合适的产品型号。鉴于其优秀的性能和广泛的应用范围,我们强烈推荐这些晶体单元作为高质量的时钟源解决方案。

X1E000021011612参数

参数
频率 16MHz
驱动电平 -
负载电容 8pF
频率稳定性 -
频率容差 ±10ppm
等效串联电阻 60Ω
长*宽*高 3.2mm(长度)*2.5mm(宽度)
通用封装 TSX-3225
安装方式 贴片安装

X1E000021011612厂商介绍

爱普生(Epson)是一家日本的跨国公司,成立于1942年,总部位于日本长野县诹访市。公司以生产打印机、扫描仪、投影仪等办公设备而闻名,同时也涉足手表、电子设备和机器人技术等领域。

主营产品分类:
1. 打印机:包括喷墨打印机、激光打印机和针式打印机,广泛应用于家庭、办公室和工业打印。
2. 投影仪:提供家庭影院、教育和商务会议等多种用途的投影解决方案。
3. 扫描仪:包括平板扫描仪和文档扫描仪,用于文档数字化和图像处理。
4. 手表:生产高品质的石英手表和智能手表。
5. 机器人:开发和制造工业自动化和精密制造领域的机器人技术。

应用领域:
爱普生的产品广泛应用于家庭、办公室、教育、医疗、工业制造等多个领域。

爱普生的优势:
1. 技术创新:爱普生以其在喷墨打印技术、微压电技术和3LCD投影技术等领域的创新而闻名。
2. 环保:爱普生致力于开发节能和环保的产品,减少对环境的影响。
3. 可靠性:爱普生的产品以其耐用性和可靠性而受到用户的青睐。
4. 广泛的产品线:爱普生提供从个人到企业的各种解决方案,满足不同客户的需求。

X1E000021011612数据手册

厂牌 PDF简要描述 下载
EPSON 无源晶振 EPSON X1E000021011612 X1E000021011612数据手册

X1E000021011612封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ ¥ 11.2976
1250+ ¥ 10.1674
库存: 0
起订量: 250 增量: 0
交货地:
最小起订量为:250
合计: ¥ 0
