首页  >  产品百科  >  X1E000021016312

X1E000021016312

产品分类: 无源晶振
厂牌: EPSON

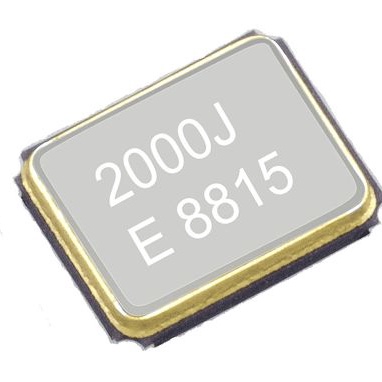

产品描述: 爱普生 石英晶体谐振器, 32MHz, 贴片安装, 4引脚, 10pF负载, 3.2 x 2.5 x 0.6mm, 长3.2mm
供应商型号: 9047556
供应商: 欧时
标准整包数: 5
EPSON 无源晶振 X1E000021016312

X1E000021016312概述

    电子元器件产品技术手册

    产品简介


    本文介绍的是Seiko Epson公司的晶体单元,包括型号为FA-238V、FA-238和TSX-3225的三种产品。这些产品主要用于时钟、RF参考和射频应用,广泛应用于移动电话、蓝牙、WLAN、ISM频段无线电以及MPU时钟等领域。

    技术参数


    以下是这三种产品的主要技术参数:
    | 项目 | 符号 | FA-238V | FA-238 | TSX-3225 |

    | 额定频率范围 | fnom | 12.000 MHz 至 15.999 MHz | 16.000 MHz 至 60.000 MHz | 16.000 MHz 至 48.000 MHz |
    | 存储温度范围 | Tstg | -40 °C 至 +125 °C
    | 工作温度范围 | Tuse | -40 °C 至 +85 °C | +105 °C(可选)
    | 驱动电平 | DL | 最大200 µW | 推荐:1 µW 至 100 µW
    | 频率容差 | ftol | ±50 × 10^-6 (标准),±15 × 10^-6 至 ±50 × 10^-6 可选 | ±10 × 10^-6
    | 温度特性 | ftem | ±30 × 10^-6 至 -20 °C 至 +70 °C | ±10 × 10^-6 至 -20 °C 至 +75 °C
    | 负载电容 | CL | 7 pF 至 ∞ | 需指定
    | 动态电阻 | R1 | 见下表 | 见下表
    | 频率老化 | fage | ±5 × 10^-6 / 年 | 最大 ±1 × 10^-6 / 年
    动态电阻(单位:Ω):
    | 频率范围 | 动态电阻 |

    | 12.0 MHz ≤ fnom ≤ 13.0 MHz | 100 Ω |
    | 13.0 MHz < fnom < 20.0 MHz | 80 Ω |
    | 20.0 MHz ≤ fnom < 25.0 MHz | 60 Ω |
    | 25.0 MHz ≤ fnom < 30.0 MHz | 50 Ω |
    | 30.0 MHz ≤ fnom ≤ 60.0 MHz | 40 Ω |
    | 频率范围 | 动态电阻 |

    | 16.0 MHz ≤ fnom < 21.0 MHz | 60 Ω |
    | 21.0 MHz ≤ fnom ≤ 48.0 MHz | 40 Ω |

    产品特点和优势


    - 高精度和稳定性:这些晶体单元具有极高的频率容差和低温度系数,确保了在各种环境下稳定工作。
    - 宽温度范围:支持从-40°C到+125°C的存储温度范围,以及从-40°C到+85°C的工作温度范围(部分型号支持+105°C)。
    - 多种频率选项:提供了广泛的额定频率范围,可以满足不同应用场景的需求。
    - 小体积设计:紧凑的外形尺寸(3.2×2.5×0.6mm至3.2×2.5×0.7mm),适用于空间受限的应用场合。

    应用案例和使用建议


    这些晶体单元适用于各种无线通信设备,如移动电话、蓝牙模块和Wi-Fi模块。此外,它们也广泛用于需要高精度时钟的系统,例如MPU时钟。
    使用建议:
    1. 在极端温度条件下使用时,选择适合的工作温度范围。
    2. 根据负载电容的要求进行匹配,以确保最佳性能。
    3. 在高频应用中,考虑动态电阻对系统性能的影响。

    兼容性和支持


    这些产品与其他电子元器件具有良好的兼容性,可广泛应用于各种电路设计中。Seiko Epson公司提供了详尽的技术支持和服务,包括产品咨询、技术支持和售后服务,确保客户能够充分利用这些产品的优势。

    常见问题与解决方案


    问题1:如何选择合适的频率范围?
    - 解决方案:根据具体应用需求,参考手册中的频率范围和技术参数,选择最适合的频率。
    问题2:在高温环境下工作时,温度特性如何影响产品性能?
    - 解决方案:选择支持较高工作温度范围的产品,并确保负载电容和其他参数符合要求,以避免温度波动引起的性能下降。

    总结和推荐


    总的来说,FA-238V、FA-238和TSX-3225系列晶体单元凭借其高精度、宽温范围和小体积设计,成为了许多无线通信设备和高可靠性应用的理想选择。如果您需要高精度、稳定可靠的时钟源或参考信号,这些产品无疑是值得推荐的选择。

X1E000021016312参数

参数
频率稳定性 -
频率容差 ±10ppm
等效串联电阻 40Ω
频率 32MHz
驱动电平 -
负载电容 10pF
长*宽*高 3.2mm(长度)*2.5mm(宽度)
通用封装 TSX-3225
安装方式 贴片安装

X1E000021016312厂商介绍

爱普生(Epson)是一家日本的跨国公司,成立于1942年,总部位于日本长野县诹访市。公司以生产打印机、扫描仪、投影仪等办公设备而闻名,同时也涉足手表、电子设备和机器人技术等领域。

主营产品分类:
1. 打印机:包括喷墨打印机、激光打印机和针式打印机,广泛应用于家庭、办公室和工业打印。
2. 投影仪:提供家庭影院、教育和商务会议等多种用途的投影解决方案。
3. 扫描仪:包括平板扫描仪和文档扫描仪,用于文档数字化和图像处理。
4. 手表:生产高品质的石英手表和智能手表。
5. 机器人:开发和制造工业自动化和精密制造领域的机器人技术。

应用领域:
爱普生的产品广泛应用于家庭、办公室、教育、医疗、工业制造等多个领域。

爱普生的优势:
1. 技术创新:爱普生以其在喷墨打印技术、微压电技术和3LCD投影技术等领域的创新而闻名。
2. 环保:爱普生致力于开发节能和环保的产品,减少对环境的影响。
3. 可靠性:爱普生的产品以其耐用性和可靠性而受到用户的青睐。
4. 广泛的产品线:爱普生提供从个人到企业的各种解决方案,满足不同客户的需求。

X1E000021016312数据手册

厂牌 PDF简要描述 下载
EPSON 无源晶振 EPSON X1E000021016312 X1E000021016312数据手册

X1E000021016312封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 1.6081 ¥ 13.5881
库存: 140
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 67.94
