X1G004171001812

产品分类: 有源晶振
厂牌: EPSON
产品描述: 爱普生 晶体振荡器, 12MHz, CMOS输出
供应商型号: 2053477
供应商: 欧时
标准整包数: 2

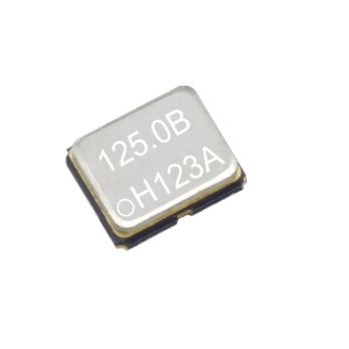

EPSON 有源晶振 X1G004171001812

X1G004171001812概述

    钟控振荡器 SG-210STF 技术手册概述
    本文旨在全面介绍SG-210STF钟控振荡器,一款由Seiko Epson制造的产品。此振荡器具备高精度和稳定的频率输出,广泛应用于各种电子产品中。本文将涵盖产品简介、技术参数、产品特点与优势、应用案例及使用建议、兼容性与支持、常见问题与解决方案,以及最后的总结和推荐。

    1. 产品简介


    SG-210STF是一款12.000000 MHz频率的钟控振荡器,属于低电压、低功耗设计。该产品适用于广泛的电子设备中,如通信系统、工业控制、消费电子和医疗设备等。

    2. 技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
    |
    | 输出频率 12.000000 MHz
    | 工作电压范围 | 1.6 | - | 3.6 | V
    | 工作温度范围 | -40 | - | 85 | °C
    | 频率容差 | -50 | - | 50 | x10^-6 | @ Tuse |
    | 环境存储温度范围 | -40 | - | 125 | °C
    | 电流消耗(空载) | - | - | 1.8 | mA | @ Vcc = 3.6V |
    | 待机电流 | - | - | 2.7 | μA | @ Vcc = 3.6V, ST = GND |
    3. 产品特点与优势
    - 高稳定性:具备±50 ppm的频率容差,确保了在宽泛的温度范围内仍能提供精确的频率输出。
    - 低功耗设计:典型工作电流为1.8 mA,待机电流仅2.7 μA,非常适合电池供电的应用场景。
    - 优良的输出波形:CMOS输出波形具有良好的对称性和高电平特性,适用于高频信号处理。
    - 宽工作电压范围:1.6至3.6V的宽电压范围使得SG-210STF可以适应多种供电环境。
    - 紧凑封装:体积小巧,便于集成到各类小型化电子产品中。
    4. 应用案例与使用建议
    SG-210STF常用于需要稳定频率源的电路中,如通信模块、传感器接口等。在使用时,建议注意以下几点:
    - 电源供应:确保电源启动时间不少于150μs,同时尽量降低电源阻抗。
    - 并联电容:为维持稳定运行,在晶体电源端附近放置一个0.01μF到0.1μF的旁路电容。
    - 测试条件:进行电气特性测试时,带宽应至少为测量频率的五倍,且探针接地应尽可能靠近测试点。

    5. 兼容性和支持


    SG-210STF与市面上主流的CMOS逻辑芯片兼容,可直接接入现有设计。此外,厂商提供了详尽的技术支持和文档资源,方便用户进行产品选型和应用开发。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 频率偏移超出预期 | 检查输入电压和温度是否在规定范围内,必要时调节旁路电容值。 |
    | 启动时间过长 | 确认电源启动时间和阻抗满足要求。 |
    | 输出信号不清晰 | 调整探头放置位置,确保短接线长度最短。 |

    7. 总结和推荐


    SG-210STF凭借其卓越的稳定性和低功耗设计,在众多应用场景中表现出色。它不仅满足了一般电子产品的基本需求,还能胜任一些特殊环境下的严苛要求。因此,我们强烈推荐此款振荡器用于对频率精度有较高要求的设计项目中。

X1G004171001812参数

参数
频率稳定性 ±50ppm
频率容差 -
频率 12MHz
长*宽*高 2.5mm*2mm*800μm
安装方式 贴片安装

X1G004171001812厂商介绍

爱普生(Epson)是一家日本的跨国公司,成立于1942年,总部位于日本长野县诹访市。公司以生产打印机、扫描仪、投影仪等办公设备而闻名,同时也涉足手表、电子设备和机器人技术等领域。

主营产品分类:
1. 打印机:包括喷墨打印机、激光打印机和针式打印机,广泛应用于家庭、办公室和工业打印。
2. 投影仪:提供家庭影院、教育和商务会议等多种用途的投影解决方案。
3. 扫描仪:包括平板扫描仪和文档扫描仪,用于文档数字化和图像处理。
4. 手表:生产高品质的石英手表和智能手表。
5. 机器人:开发和制造工业自动化和精密制造领域的机器人技术。

应用领域:
爱普生的产品广泛应用于家庭、办公室、教育、医疗、工业制造等多个领域。

爱普生的优势:
1. 技术创新:爱普生以其在喷墨打印技术、微压电技术和3LCD投影技术等领域的创新而闻名。
2. 环保:爱普生致力于开发节能和环保的产品,减少对环境的影响。
3. 可靠性:爱普生的产品以其耐用性和可靠性而受到用户的青睐。
4. 广泛的产品线:爱普生提供从个人到企业的各种解决方案,满足不同客户的需求。

X1G004171001812数据手册

厂牌 PDF简要描述 下载
EPSON 有源晶振 EPSON X1G004171001812 X1G004171001812数据手册

X1G004171001812封装设计

查看详情并下载
Symbol
Footprint
3D Model
