Q22FA2380019411

产品分类: 无源晶振
厂牌: EPSON
产品描述: 爱普生 晶振, 25MHz, 贴片安装, 4引脚, 12pF负载, 3.2 x 2.5 x 0.7mm, 长3.2mm
供应商型号: 1732283
供应商: 海外现货
标准整包数: 250

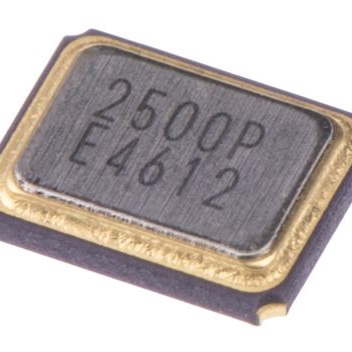

EPSON 无源晶振 Q22FA2380019411

Q22FA2380019411概述


    产品简介


    本篇技术手册介绍了Epson Toyocom公司的电子元器件——晶体单元(Crystal Unit),包括FA-238V、FA-238和TSX-3225型号。这些产品主要用于时钟和射频参考应用,适用于移动电话、蓝牙、Wi-Fi、ISM带宽无线电和微处理器时钟等领域。其主要功能是提供稳定的频率源,以确保各种设备的精确计时和通信。

    技术参数


    - 频率范围:
    - FA-238V:12.000 MHz 至 15.999 MHz
    - FA-238:16.000 MHz 至 60.000 MHz
    - TSX-3225:16.000 MHz 至 48.000 MHz
    - 驱动电平(DL):最大值为200 μW,推荐值为1至100 μW
    - 频率容差(ftol):
    - FA-238V 和 FA-238:标准值为±50×10^-6,在±15×10^-6至±50×10^-6范围内可选
    - TSX-3225:±10×10^-6,温度范围为-20°C 至 +75°C
    - 负载电容(CL):7 pF 至 ∞
    - 频率老化(fage):
    - FA-238V 和 FA-238:最大值为±5×10^-6/年,第一年内最大为±1×10^-6/年
    - TSX-3225:40 MHz ≤ fnom 时,最大为±2×10^-6/年
    - 存储温度(Tstg):-40°C 至 +125°C
    - 工作温度(Tuse):-40°C 至 +85°C

    产品特点和优势


    这些晶体单元采用微型封装设计,尺寸仅为3.2 mm x 2.5 mm x 0.6 mm(TSX-3225)或3.2 mm x 2.5 mm x 0.7 mm(FA-238V/FA-238),具有低功耗和高可靠性。其独特的特性包括:
    - 高频稳定性:通过高精度的频率容差,确保设备在不同温度下的稳定性。
    - 广泛的应用范围:适用于多种现代通信设备,如移动电话、蓝牙设备、Wi-Fi路由器等。
    - 高可靠性:即使在极端环境下也能保持出色的性能,特别适合汽车和工业控制应用。

    应用案例和使用建议


    应用案例
    1. 移动电话:在手机中提供稳定的时钟信号,确保通信的准确性和高效性。
    2. 汽车电子系统:用于汽车的导航系统和仪表盘显示,确保信息传递的实时性和准确性。
    3. 物联网设备:在智能家居、可穿戴设备中提供精确的时间基准,提升用户体验。
    使用建议
    - 温度补偿:在温度变化较大的环境中使用时,考虑进行温度补偿,以提高稳定性。
    - 正确的电路设计:合理选择负载电容,以确保频率的稳定性和准确性。
    - 质量保证:由于产品应用于高可靠性场合,建议在应用前进行充分的测试和验证。

    兼容性和支持


    - 兼容性:这些晶体单元与其他主流芯片组和控制器兼容,可以轻松集成到现有的硬件平台中。
    - 技术支持:Epson Toyocom提供全面的技术支持和售后服务,包括技术咨询、产品维护和故障排除。

    常见问题与解决方案


    - 问题一:频率不稳定
    - 解决方案:检查负载电容是否符合要求,必要时调整负载电容。
    - 问题二:产品过热
    - 解决方案:确保良好的散热条件,避免长时间在高温环境下运行。
    - 问题三:频率老化过快
    - 解决方案:选择频率老化率较低的产品型号,或者定期进行校准和维护。

    总结和推荐


    总的来说,Epson Toyocom的晶体单元在高稳定性、小尺寸和广泛的应用范围方面表现出色。这些产品不仅适用于消费电子产品,还广泛应用于汽车、医疗和工业控制等领域。对于需要高可靠性和高精度频率源的应用,我们强烈推荐使用这些晶体单元。

Q22FA2380019411参数

参数
频率 25MHz
驱动电平 -
负载电容 12pF
频率稳定性 ±30ppm
频率容差 ±50ppm
等效串联电阻 50Ω
长*宽*高 3.2mm*2.5mm*700μm
安装方式 贴片安装
应用等级 工业级

Q22FA2380019411厂商介绍

爱普生(Epson)是一家日本的跨国公司,成立于1942年,总部位于日本长野县诹访市。公司以生产打印机、扫描仪、投影仪等办公设备而闻名,同时也涉足手表、电子设备和机器人技术等领域。

主营产品分类:
1. 打印机:包括喷墨打印机、激光打印机和针式打印机,广泛应用于家庭、办公室和工业打印。
2. 投影仪:提供家庭影院、教育和商务会议等多种用途的投影解决方案。
3. 扫描仪:包括平板扫描仪和文档扫描仪,用于文档数字化和图像处理。
4. 手表:生产高品质的石英手表和智能手表。
5. 机器人:开发和制造工业自动化和精密制造领域的机器人技术。

应用领域:
爱普生的产品广泛应用于家庭、办公室、教育、医疗、工业制造等多个领域。

爱普生的优势:
1. 技术创新:爱普生以其在喷墨打印技术、微压电技术和3LCD投影技术等领域的创新而闻名。
2. 环保:爱普生致力于开发节能和环保的产品,减少对环境的影响。
3. 可靠性:爱普生的产品以其耐用性和可靠性而受到用户的青睐。
4. 广泛的产品线:爱普生提供从个人到企业的各种解决方案,满足不同客户的需求。

Q22FA2380019411数据手册

厂牌 PDF简要描述 下载
EPSON 无源晶振 EPSON Q22FA2380019411 Q22FA2380019411数据手册

Q22FA2380019411封装设计

查看详情并下载
Symbol
Footprint
3D Model
