FA-238V12.0000MA-C5

产品分类: 无源晶振
厂牌: EPSON
产品描述: 18pF ±20ppm ±30ppm 12MHz 100Ω 贴片安装 3.2mm*2.5mm*700μm
供应商型号:
供应商:
标准整包数: 0

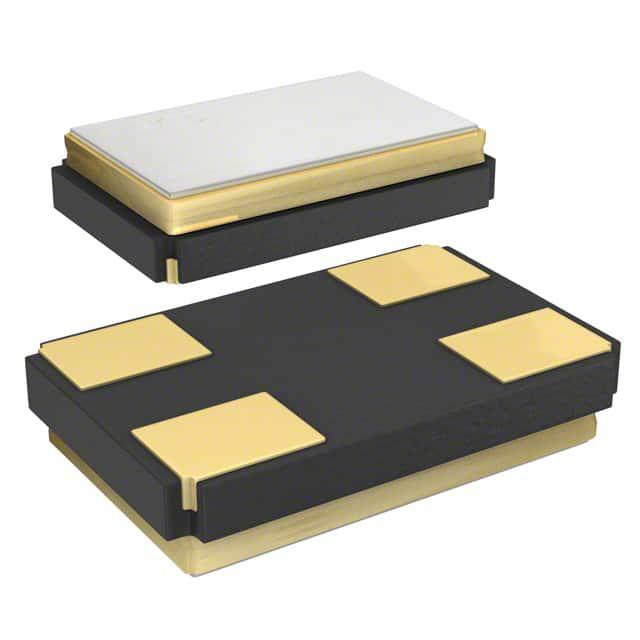

EPSON 无源晶振 FA-238V12.0000MA-C5

FA-238V12.0000MA-C5概述


    产品简介


    本产品为晶体振荡器(Crystal Oscillator),包括FA-238V、FA-238和TSX-3225三种型号。这些晶体振荡器主要用于时钟同步、无线通信(如蓝牙和Wi-Fi)、ISM频段无线电以及微处理器(MPU)时钟等领域。它们具有高精度和稳定的频率输出,适用于各种电子设备。

    技术参数


    | 参数项 | 符号 | FA-238V / FA-238 | TSX-3225 |
    ||
    | 频率范围 | fnom | 12.000 MHz 到 15.999 MHz | 16.000 MHz 到 48.000 MHz |
    | 基准频率 16.000 MHz 到 60.000 MHz |
    | 存储温度 | Tstg | -40°C 至 +125°C | -40°C 至 +125°C |
    | 工作温度 | Tuse | -40°C 至 +85°C | -40°C 至 +85°C |
    | 驱动电平 | DL | 200 μW | 200 μW |
    | 频率容差 | ftol | ±50 × 10^-6 | ±10 × 10^-6 |
    | 温度特性 | ftem | ±30 × 10^-6 | ±10 × 10^-6 |
    | 负载电容 | CL | 7 pF 至 ∞ | 7 pF 至 ∞ |
    | 激励电阻 | R1 | 见下表 | 见下表 |
    | 频率老化 | fage | ±5 × 10^-6 / 年 | ±1 × 10^-6 / 年 |
    激励电阻(ESR)表
    | 频率范围(MHz) | FA-238V / FA-238 | TSX-3225 |
    |
    | 12.0 ≤ fnom ≤ 13.0 | 100 Ω 最大值 | 60 Ω 最大值 |
    | 13.0 < fnom < 20.0 | 80 Ω 最大值 | 60 Ω 最大值 |
    | 20.0 ≤ fnom < 25.0 | 60 Ω 最大值 | 40 Ω 最大值 |
    | 25.0 ≤ fnom < 30.0 | 50 Ω 最大值 | 40 Ω 最大值 |
    | 30.0 ≤ fnom ≤ 60.0 | 40 Ω 最大值 | 40 Ω 最大值 |

    产品特点和优势


    1. 高精度:频率容差低至±10×10^-6,确保稳定可靠的频率输出。
    2. 宽温范围:可在极端温度环境下正常工作,适用范围广泛。
    3. 低驱动电平:驱动电平低至1 μW,降低功耗。
    4. 高可靠性:通过ISO 14001和ISO 9001认证,保证产品质量和环境管理标准。
    5. 多种封装尺寸:提供3.2×2.5×0.6 mm和3.2×2.5×0.7 mm两种尺寸,适应不同需求。

    应用案例和使用建议


    应用案例
    1. 移动电话:用于手机的主时钟,确保通话质量和数据传输稳定性。
    2. 蓝牙和Wi-Fi:提供稳定的无线通信频率,确保信号质量。
    3. 汽车多媒体系统:用于车载信息娱乐系统的时钟同步,提高用户体验。
    使用建议
    1. 温度补偿:在温度变化较大的环境中,建议使用温度补偿电路以保持频率稳定。
    2. 电源管理:为了降低功耗,建议选择较低的驱动电平。
    3. 封装选择:根据具体应用选择合适的封装尺寸,以适应不同的安装空间。

    兼容性和支持


    - 兼容性:本产品与市面上主流的电子设备和模块兼容,可直接替换或集成。
    - 技术支持:Seiko Epson 提供全面的技术支持和售后服务,确保用户在使用过程中获得及时帮助。

    常见问题与解决方案


    1. 问题:频率波动较大。
    - 解决方案:检查电路设计,确保负载电容和驱动电平符合要求;考虑使用温度补偿电路。
    2. 问题:工作温度超出范围。
    - 解决方案:更换适合极端温度环境的型号,或者在电路中加入温度补偿措施。
    3. 问题:频率老化较快。
    - 解决方案:选择频率老化较慢的型号,或定期校准以确保频率准确性。

    总结和推荐


    综上所述,FA-238V、FA-238和TSX-3225晶体振荡器具有高精度、宽温范围、低驱动电平和高可靠性等优点,适用于多种应用场景。特别是在需要高可靠性的场合,如汽车电子和医疗设备,这些产品表现出色。因此,强烈推荐使用这些产品以满足您的需求。

FA-238V12.0000MA-C5参数

参数
驱动电平 -
负载电容 18pF
频率稳定性 ±30ppm
频率容差 ±20ppm
等效串联电阻 100Ω
频率 12MHz
长*宽*高 3.2mm*2.5mm*700μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FA-238V12.0000MA-C5厂商介绍

爱普生(Epson)是一家日本的跨国公司,成立于1942年,总部位于日本长野县诹访市。公司以生产打印机、扫描仪、投影仪等办公设备而闻名,同时也涉足手表、电子设备和机器人技术等领域。

主营产品分类:
1. 打印机:包括喷墨打印机、激光打印机和针式打印机,广泛应用于家庭、办公室和工业打印。
2. 投影仪:提供家庭影院、教育和商务会议等多种用途的投影解决方案。
3. 扫描仪:包括平板扫描仪和文档扫描仪,用于文档数字化和图像处理。
4. 手表:生产高品质的石英手表和智能手表。
5. 机器人:开发和制造工业自动化和精密制造领域的机器人技术。

应用领域:
爱普生的产品广泛应用于家庭、办公室、教育、医疗、工业制造等多个领域。

爱普生的优势:
1. 技术创新:爱普生以其在喷墨打印技术、微压电技术和3LCD投影技术等领域的创新而闻名。
2. 环保:爱普生致力于开发节能和环保的产品,减少对环境的影响。
3. 可靠性:爱普生的产品以其耐用性和可靠性而受到用户的青睐。
4. 广泛的产品线:爱普生提供从个人到企业的各种解决方案,满足不同客户的需求。

FA-238V12.0000MA-C5数据手册

厂牌 PDF简要描述 下载
EPSON 无源晶振 EPSON FA-238V12.0000MA-C5 FA-238V12.0000MA-C5数据手册

FA-238V12.0000MA-C5封装设计

查看详情并下载
Symbol
Footprint
3D Model
