FA-238 24.0000MA25Z-C0

产品分类: 无源晶振
厂牌: EPSON
产品描述: 18pF ±20ppm ±25ppm 24MHz 60Ω 贴片安装 3.2mm*2.5mm*700μm
供应商型号: M-FA-238 24.0000MA25Z-C0
供应商: Future
标准整包数: 1000

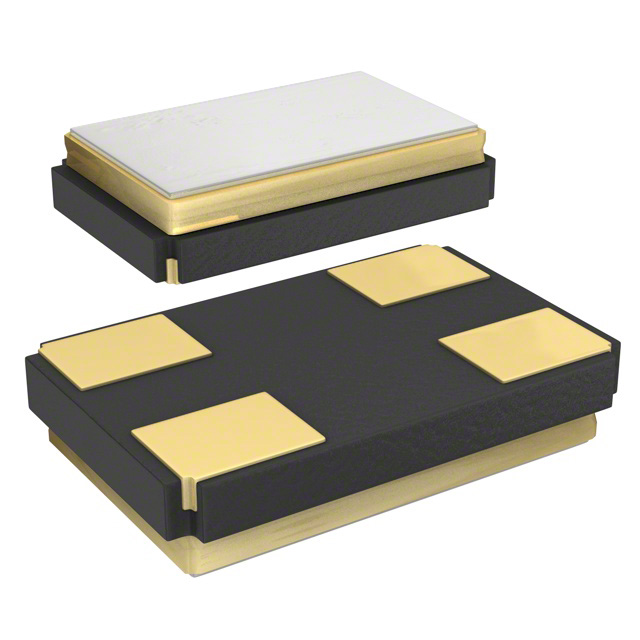

EPSON 无源晶振 FA-238 24.0000MA25Z-C0

FA-238 24.0000MA25Z-C0概述


    产品简介


    产品名称:FA-238V/FA-238 TSX-3225
    类型:晶体单元(Crystal unit)
    主要功能:
    - 提供稳定的频率信号,适用于时钟和射频参考应用。
    - 广泛应用于手机、蓝牙、Wi-Fi、ISM频段无线电、MPU时钟等领域。

    技术参数


    | 参数 | 符号 | FA-238V | FA-238 | TSX-3225 |

    | 额定频率范围 | \(f{\text{nom}}\) | 12.000 MHz 至 15.999 MHz | 16.000 MHz 至 60.000 MHz | 16.000 MHz 至 48.000 MHz |
    | 基波频率 | - | 是 | 是 | 是 |
    | 存储温度范围 | \(T{\text{stg}}\) | -40 °C 至 +125 °C | -40 °C 至 +125 °C | -40 °C 至 +125 °C |
    | 工作温度范围 | \(T{\text{use}}\) | -40 °C 至 +85 °C | -40 °C 至 +105 °C | -40 °C 至 +85 °C |
    | 驱动电平 | \(D{L}\) | 最大 200 µW | 推荐:1至100 µW | 推荐:1至100 µW |
    | 频率容差 | \(f{\text{tol}}\) | ±50 × 10\(^{-6}\) (标准),±15 × 10\(^{-6}\) 至 ±50 × 10\(^{-6}\) 可选 | ±10 × 10\(^{-6}\) | ±10 × 10\(^{-6}\) |
    | 温度特性 | \(f{\text{tem}}\) | ±30 × 10\(^{-6}\)/-20 °C 至 +70 °C | ±10 × 10\(^{-6}\)/-20 °C 至 +75 °C | ±10 × 10\(^{-6}\)/-20 °C 至 +75 °C |
    | 负载电容 | \(CL\) | 7 pF 至 ∞ | 按需求指定 | 按需求指定 |
    | 动态电阻 | \(R1\) | 见下表 | 见下表 | 见下表 |
    | 频率老化 | \(f{\text{age}}\) | ±5 × 10\(^{-6}\)/年 | 最大 ±1 × 10\(^{-6}\)/年 | 最大 ±1 × 10\(^{-6}\)/年 |

    产品特点和优势


    - 高精度频率输出:FA-238V 的频率容差在标准情况下为 ±50 × 10\(^{-6}\),可根据需要提供更严格的 ±15 × 10\(^{-6}\) 到 ±50 × 10\(^{-6}\)。
    - 宽温度范围适应性:FA-238 和 TSX-3225 的工作温度范围分别为 -40 °C 至 +85 °C 和 -40 °C 至 +105 °C,确保在极端环境下稳定运行。
    - 低功耗驱动:推荐的驱动电平范围为 1 µW 至 100 µW,满足不同应用场景的需求。
    - 兼容性强:支持多种通信标准,如手机、蓝牙、Wi-Fi 等,适用于广泛的应用领域。

    应用案例和使用建议


    - 手机应用:在手机中作为时钟源,提供高精度频率输出。
    - 蓝牙模块:用于蓝牙模块的参考时钟,确保无线通信的稳定性。
    - 汽车应用:适用于车载多媒体系统和车身电子控制单元,要求高可靠性。
    使用建议:
    - 在选择负载电容时,根据具体应用需求进行调整,以获得最佳频率稳定性。
    - 为确保长期使用稳定性,建议定期校准频率以补偿老化效应。

    兼容性和支持


    - 兼容性:该晶体单元可与其他电子设备良好兼容,广泛应用于各种通信和控制系统。
    - 技术支持:Seiko Epson 提供全面的技术支持和售后服务,确保客户在使用过程中得到及时有效的帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 频率不稳定 | 检查驱动电平是否在推荐范围内;重新校准负载电容。 |
    | 频率老化导致的偏差 | 定期校准频率,确保长期使用中的稳定性。 |
    | 高温环境下工作不稳定 | 确保使用在推荐的工作温度范围内;采取散热措施。 |

    总结和推荐


    FA-238V/FA-238 TSX-3225 系列晶体单元凭借其高精度、宽温度范围适应性和低功耗特性,在众多应用中表现出色。特别是在高频和宽温度范围的环境中,该系列晶体单元能够提供稳定的频率信号,非常适合现代电子设备的需求。因此,强烈推荐使用此系列产品。

FA-238 24.0000MA25Z-C0参数

参数
驱动电平 -
负载电容 18pF
频率稳定性 ±25ppm
频率容差 ±20ppm
等效串联电阻 60Ω
频率 24MHz
长*宽*高 3.2mm*2.5mm*700μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FA-238 24.0000MA25Z-C0厂商介绍

爱普生(Epson)是一家日本的跨国公司,成立于1942年,总部位于日本长野县诹访市。公司以生产打印机、扫描仪、投影仪等办公设备而闻名,同时也涉足手表、电子设备和机器人技术等领域。

主营产品分类:
1. 打印机:包括喷墨打印机、激光打印机和针式打印机,广泛应用于家庭、办公室和工业打印。
2. 投影仪:提供家庭影院、教育和商务会议等多种用途的投影解决方案。
3. 扫描仪:包括平板扫描仪和文档扫描仪,用于文档数字化和图像处理。
4. 手表:生产高品质的石英手表和智能手表。
5. 机器人:开发和制造工业自动化和精密制造领域的机器人技术。

应用领域:
爱普生的产品广泛应用于家庭、办公室、教育、医疗、工业制造等多个领域。

爱普生的优势:
1. 技术创新:爱普生以其在喷墨打印技术、微压电技术和3LCD投影技术等领域的创新而闻名。
2. 环保:爱普生致力于开发节能和环保的产品,减少对环境的影响。
3. 可靠性:爱普生的产品以其耐用性和可靠性而受到用户的青睐。
4. 广泛的产品线:爱普生提供从个人到企业的各种解决方案,满足不同客户的需求。

FA-238 24.0000MA25Z-C0数据手册

厂牌 PDF简要描述 下载
EPSON 无源晶振 EPSON FA-238 24.0000MA25Z-C0 FA-238 24.0000MA25Z-C0数据手册

FA-238 24.0000MA25Z-C0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.1176 ¥ 0.9937
2000+ $ 0.1133 ¥ 0.9574
3000+ $ 0.1133 ¥ 0.9574
4000+ $ 0.1122 ¥ 0.9481
5000+ $ 0.11 ¥ 0.9295
库存: 10000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 993.7
