X1G004451002812

产品分类: 无源晶振
厂牌: EPSON
产品描述: 爱普生 XO振荡器, 12MHz, 表面贴装, CMOS输出
供应商型号: 9047777
供应商: 海外现货
标准整包数: 1

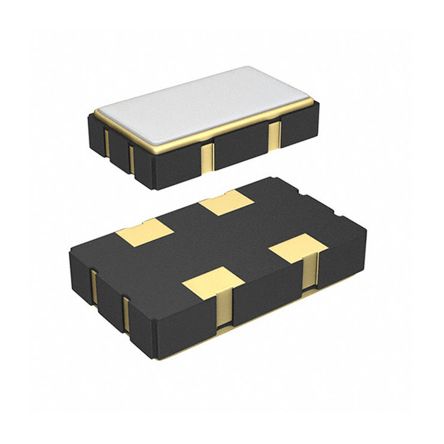

EPSON 无源晶振 X1G004451002812

X1G004451002812概述


    产品简介


    本电子元器件是一款石英晶体振荡器(Crystal Oscillator),型号为SG5032CAN、SG7050CAN、SG5032CBN、SG7050CBN、SG5032CCN和SG7050CCN。它主要用于产生稳定的频率信号,适用于各种电子设备中的时钟电路。广泛应用于汽车多媒体系统、车身电子系统、遥控无钥匙进入系统、发动机控制单元、安全气囊、ESC(电子稳定控制系统)等领域。

    技术参数


    | 参数 | 描述 |

    | 输出频率范围 | 1 MHz 至 170 MHz |
    | 供电电压 | 1.6 V 至 3.6 V (T);4.5 V 至 5.5 V (H) |
    | 存储温度 | -40 °C 至 +125 °C |
    | 工作温度 | B:-20 °C 至 +70 °C;G:-40 °C 至 +85 °C |
    H:-40 °C 至 +105 °C |
    | 频率容差 | D:±25 × 10^-6;J:±50 × 10^-6 |
    | 电流消耗 | 最大3.0 mA (无负载条件,最大频率) |
    | 待机电流 | 最大2.7 μA |
    | 禁用电流 | 最大10 mA |
    | 对称性 | 45% 至 55% (VCC水平) |
    | 输出电压 | VOL 最大 0.4 V;VOH 最小 VCC - 0.4 V |
    | 上升/下降时间 | 4 ns 最大;3 ns 最大;5 ns 最大 |
    | 启动时间 | 最大3 ms |
    | 频率老化 | ±3 × 10^-6 / 年 最大;±5 × 10^-6 / 年最大 |

    产品特点和优势


    这款石英晶体振荡器的主要优势在于其宽泛的工作温度范围(-40 °C 至 +105 °C),能够适应恶劣的环境条件。此外,它具有高频率稳定性(频率容差可达 ±25 × 10^-6 至 ±100 × 10^-6),非常适合需要高精度频率信号的应用场景。低电流消耗(待机电流仅为2.7 μA)也是其一大亮点,有助于延长电池寿命。

    应用案例和使用建议


    应用案例:
    - 汽车多媒体系统:用于播放音乐、视频等功能。
    - 发动机控制单元:用于精确控制发动机运行状态。
    - 安全气囊:确保在紧急情况下快速响应。
    使用建议:
    - 确保在电源引脚附近添加0.01 μF至0.1 μF的旁路电容器,以保持稳定运行。
    - 注意输出使能(OE)和停机(ST)端口的不同设置对输出的影响。
    - 在高频应用中,注意信号线的长度和阻抗匹配,以避免信号干扰。

    兼容性和支持


    该晶体振荡器支持多种封装形式(如SG5032和SG7050类型),并且可以与各种CMOS负载兼容。Seiko Epson公司提供详尽的技术支持和维护服务,用户可以在官网找到最新的产品文档和技术支持资料。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 产品启动时间过长 | 检查供电电压是否符合要求;检查旁路电容是否正确连接 |
    | 输出信号不稳定 | 检查接地是否良好;确保信号线阻抗匹配 |
    | 频率波动较大 | 检查外部温度变化是否过大;重新校准 |

    总结和推荐


    这款Seiko Epson生产的石英晶体振荡器凭借其高频率稳定性、宽广的工作温度范围和低功耗等特性,在各类电子设备中表现出色。特别是其在汽车领域的广泛应用证明了其可靠性和稳定性。综上所述,我们强烈推荐此款产品给那些需要高精度频率信号的应用场合。

X1G004451002812参数

参数
负载电容 15pF
频率稳定性 -
频率容差 -
等效串联电阻 -
频率 -
驱动电平 -
长*宽*高 5mm*3.2mm*1.1mm
安装方式 贴片安装

X1G004451002812厂商介绍

爱普生(Epson)是一家日本的跨国公司,成立于1942年,总部位于日本长野县诹访市。公司以生产打印机、扫描仪、投影仪等办公设备而闻名,同时也涉足手表、电子设备和机器人技术等领域。

主营产品分类:
1. 打印机:包括喷墨打印机、激光打印机和针式打印机,广泛应用于家庭、办公室和工业打印。
2. 投影仪:提供家庭影院、教育和商务会议等多种用途的投影解决方案。
3. 扫描仪:包括平板扫描仪和文档扫描仪,用于文档数字化和图像处理。
4. 手表:生产高品质的石英手表和智能手表。
5. 机器人:开发和制造工业自动化和精密制造领域的机器人技术。

应用领域:
爱普生的产品广泛应用于家庭、办公室、教育、医疗、工业制造等多个领域。

爱普生的优势:
1. 技术创新:爱普生以其在喷墨打印技术、微压电技术和3LCD投影技术等领域的创新而闻名。
2. 环保:爱普生致力于开发节能和环保的产品,减少对环境的影响。
3. 可靠性:爱普生的产品以其耐用性和可靠性而受到用户的青睐。
4. 广泛的产品线:爱普生提供从个人到企业的各种解决方案,满足不同客户的需求。

X1G004451002812数据手册

厂牌 PDF简要描述 下载
EPSON 无源晶振 EPSON X1G004451002812 X1G004451002812数据手册

X1G004451002812封装设计

查看详情并下载
Symbol
Footprint
3D Model
