首页  >  产品百科  >  Q13FC13500003

Q13FC13500003

产品分类: 无源晶振
厂牌: EPSON
产品描述: 9pF ±0.002% 32.768KHz 70KΩ 0.5μW SMD-3215-2P 贴片安装 3.2mm(长度)*1.5mm(宽度)
供应商型号: Q13FC13500003
供应商: 国内现货
标准整包数: 3000

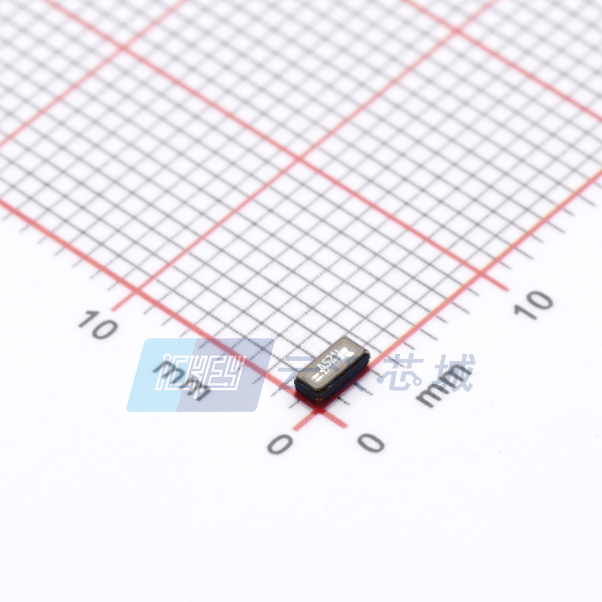

EPSON 无源晶振 Q13FC13500003

Q13FC13500003概述


    产品简介


    Crystal Unit
    Seiko Epson推出的FC-135和FC-255系列石英晶体单元是专为小型通信设备设计的。这类产品利用石英的高稳定性频率特性,广泛应用于各种消费电子、通信设备等领域。

    技术参数


    以下是产品的主要技术参数:
    - 名义频率范围(fnom):
    - FC-135:32.768 kHz
    - FC-255:32 kHz至100 kHz(请联系以获取其他可用频率)
    - 存储温度(Tstg):-55°C 至 +125°C
    - 工作温度(Tuse):-40°C 至 +85°C
    - 驱动水平(DL):
    - FC-135:0.5 μW(最大值为1.0 μW)
    - FC-255:0.5 μW(最大值为1.0 μW)
    - 频率容差(标准)(ftol):
    - FC-135:±20 × 10^-6(+25°C,DL=0.1 μW)

    - 翻转温度(Ti):+25°C ±5°C
    - 并联电容(C0):
    - FC-135:1.0 pF(典型值),1.3 pF到0.5 pF
    - FC-255:1.3 pF(典型值),1.7 pF到0.9 pF
    - 电感(C1):
    - FC-135:3.4 fF(典型值),3.7 fF到1.6 fF
    - FC-255:2.0 fF(典型值),2.3 fF到0.6 fF
    - 谐振电阻(ESR)(R1):
    - FC-135:70 kΩ(最大值)
    - FC-255:65 kΩ(最大值)
    - 频率老化(fage):
    - FC-135:±3 × 10^-6 / 年(最大值)
    - 外部尺寸:
    - FC-135:3.2 × 1.5 × 0.80 mm
    - FC-255:4.9 × 1.8 × 0.80 mm

    产品特点和优势


    FC-135和FC-255系列石英晶体单元具有以下显著特点和优势:
    - 高可靠性:适用于需要极高稳定性的应用,如汽车和空间设备。
    - 广泛的工作温度范围:可适应极端环境条件。
    - 低功耗:驱动水平低,功耗极低,适合便携式设备。
    - 多种频率选择:提供不同频率型号,以满足不同应用需求。
    - 紧凑封装:体积小,便于集成到小型通信设备中。

    应用案例和使用建议


    FC-135和FC-255系列石英晶体单元广泛应用于各种电子设备,例如小型通信设备、消费电子产品、医疗设备等。根据手册中提供的信息,推荐在以下应用场景中使用这些产品:
    - 通信模块:用于无线通信设备中作为时钟源,保证信号传输的准确性。
    - 医疗仪器:用于医疗监测设备中,确保生命支持系统的稳定性。
    - 汽车电子系统:用于引擎控制、安全系统等关键部位,保证高可靠性和安全性。
    使用建议:
    - 在安装过程中,请避免在石英晶体单元周围的阴影区域内设计任何电路图案。
    - 确保连接可靠,避免在高频情况下产生噪声干扰。

    兼容性和支持


    这些产品设计用于广泛的电子系统中,并且Seiko Epson提供了全面的技术支持和服务。对于与其他电子元器件或设备的兼容性问题,建议直接联系Seiko Epson进行详细咨询。公司也提供长期的质量保证和技术支持服务,以确保客户可以安心使用产品。

    常见问题与解决方案


    1. 问题:频率不稳定
    - 解决方案:检查工作温度是否超出规定范围,确认是否有电磁干扰。
    2. 问题:安装后发现信号失真
    - 解决方案:检查接线是否正确,确保焊点没有短路或接触不良的情况。
    3. 问题:驱动水平过高导致过热
    - 解决方案:降低驱动水平或增加散热措施,确保不超过额定的最大驱动水平。

    总结和推荐


    综上所述,Seiko Epson的FC-135和FC-255系列石英晶体单元在技术参数、应用范围和性能表现上均表现出色。特别是其高可靠性、宽工作温度范围和低功耗特点,使其成为各类高端应用的理想选择。强烈推荐使用这些产品,尤其是在需要高稳定性和高性能的应用环境中。

Q13FC13500003参数

参数
频率 32.768KHz
驱动电平 0.5μW
负载电容 9pF
频率稳定性 -
频率容差 ±0.002%
等效串联电阻 70KΩ
长*宽*高 3.2mm(长度)*1.5mm(宽度)
通用封装 SMD-3215-2P
安装方式 贴片安装
应用等级 工业级

Q13FC13500003厂商介绍

爱普生(Epson)是一家日本的跨国公司,成立于1942年,总部位于日本长野县诹访市。公司以生产打印机、扫描仪、投影仪等办公设备而闻名,同时也涉足手表、电子设备和机器人技术等领域。

主营产品分类:
1. 打印机:包括喷墨打印机、激光打印机和针式打印机,广泛应用于家庭、办公室和工业打印。
2. 投影仪:提供家庭影院、教育和商务会议等多种用途的投影解决方案。
3. 扫描仪:包括平板扫描仪和文档扫描仪,用于文档数字化和图像处理。
4. 手表:生产高品质的石英手表和智能手表。
5. 机器人:开发和制造工业自动化和精密制造领域的机器人技术。

应用领域:
爱普生的产品广泛应用于家庭、办公室、教育、医疗、工业制造等多个领域。

爱普生的优势:
1. 技术创新:爱普生以其在喷墨打印技术、微压电技术和3LCD投影技术等领域的创新而闻名。
2. 环保:爱普生致力于开发节能和环保的产品,减少对环境的影响。
3. 可靠性:爱普生的产品以其耐用性和可靠性而受到用户的青睐。
4. 广泛的产品线:爱普生提供从个人到企业的各种解决方案,满足不同客户的需求。

Q13FC13500003数据手册

厂牌 PDF简要描述 下载
EPSON 无源晶振 EPSON Q13FC13500003 Q13FC13500003数据手册

Q13FC13500003封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 1.0309
30000+ ¥ 1
库存: 40898
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 3092.7
