Q24FA20H0005912

产品分类: 无源晶振
厂牌: EPSON
产品描述: 爱普生 石英晶体谐振器, 16MHz, 贴片安装, 4引脚, 6pF负载, 2.5 x 2 x 0.55mm, 长2.5mm
供应商型号: 9047459
供应商: 海外现货
标准整包数: 2

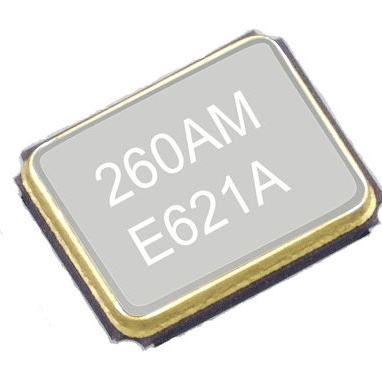

EPSON 无源晶振 Q24FA20H0005912

Q24FA20H0005912概述


    产品简介


    FA-20H 是一款晶体单元,广泛应用于无线通信、蓝牙、W-LAN、ISM频段无线电及MPU时钟等领域。这款晶体单元具有稳定可靠的频率输出特性,能够满足各种苛刻的应用需求。

    技术参数


    - 频率范围:12.000 MHz 至 54.000 MHz
    - 存储温度范围:-40°C 至 +125°C
    - 工作温度范围:-40°C 至 +85°C(+105°C 需特别联系)
    - 驱动级别:最大100 μW(建议:1 μW至100 μW)
    - 频率容差:±10 × 10^-6 (+25°C下)
    - 频率温度特性:±10 × 10^-6 (-20°C至+75°C)
    - 负载电容:6 pF至∞(需特别指定)
    - 动弹性电阻:根据下表(-20°C至+75°C)
    - 频率老化率:±1 × 10^-6 至 ±3 × 10^-6 / 年(+25°C,第一年)
    | 频率范围 | 动弹性电阻(最大) |

    | 12.0 MHz ≤ fnom < 16.0 MHz | 150 Ω |
    | 16.0 MHz ≤ fnom ≤ 25.0 MHz | 80 Ω |
    | 25.0 MHz < fnom ≤ 30.0 MHz | 60 Ω |
    | 30.0 MHz < fnom ≤ 35.0 MHz | 50 Ω |
    | 35.0 MHz < fnom ≤ 54.0 MHz | 40 Ω |

    产品特点和优势


    FA-20H 拥有多项独特功能和优势,使其在市场上具有较强的竞争力:
    - 高可靠性:适用于极端环境条件下的可靠运行,具备宽泛的工作温度范围。
    - 低功耗:驱动功率仅为100μW,确保了长时间稳定运行。
    - 高精度:频率容差仅为±10×10^-6,确保了在各种应用中的准确性。
    - 广泛应用:可用于多种场合,如移动电话、蓝牙、W-LAN及车载多媒体系统等。

    应用案例和使用建议


    FA-20H 可以应用于多个领域,例如:
    - 移动电话:确保通讯信号的稳定性和可靠性。
    - 车载多媒体系统:在复杂的车载环境中提供稳定的时钟信号。
    建议在使用过程中特别关注频率特性和温度范围的要求,以确保最佳性能。此外,对于高频应用,如高于30MHz,应特别注意选择合适的负载电容以获得最佳性能。

    兼容性和支持


    FA-20H 具有广泛的兼容性,适用于多种电路设计和系统集成。Seiko Epson 提供详尽的技术支持和售后服务,包括技术支持热线和在线资源库,以帮助客户解决任何可能的问题。

    常见问题与解决方案


    - 问题:产品不工作。
    - 解决方案:检查电源电压是否正确,并确认电路连接无误。
    - 问题:频率不稳定。
    - 解决方案:检查外部电容值是否符合要求,或者尝试调整负载电容以获得最佳频率稳定性。
    - 问题:过热。
    - 解决方案:确认工作环境温度在允许范围内,必要时采取散热措施。

    总结和推荐


    FA-20H是一款高性能、高可靠性的晶体单元,适用于各种苛刻的应用环境。它具有广泛的频率范围、高精度和低功耗等优势。我们强烈推荐此产品用于需要稳定时钟信号的各种应用,特别是在移动通信、蓝牙、W-LAN以及车载多媒体系统等领域。

Q24FA20H0005912参数

参数
频率稳定性 -
频率容差 ±10ppm
等效串联电阻 150Ω
频率 16MHz
驱动电平 -
负载电容 6pF
长*宽*高 2.5mm*2mm*550μm
通用封装 FA-20H
安装方式 贴片安装
应用等级 工业级

Q24FA20H0005912厂商介绍

爱普生(Epson)是一家日本的跨国公司,成立于1942年,总部位于日本长野县诹访市。公司以生产打印机、扫描仪、投影仪等办公设备而闻名,同时也涉足手表、电子设备和机器人技术等领域。

主营产品分类:
1. 打印机:包括喷墨打印机、激光打印机和针式打印机,广泛应用于家庭、办公室和工业打印。
2. 投影仪:提供家庭影院、教育和商务会议等多种用途的投影解决方案。
3. 扫描仪:包括平板扫描仪和文档扫描仪,用于文档数字化和图像处理。
4. 手表:生产高品质的石英手表和智能手表。
5. 机器人:开发和制造工业自动化和精密制造领域的机器人技术。

应用领域:
爱普生的产品广泛应用于家庭、办公室、教育、医疗、工业制造等多个领域。

爱普生的优势:
1. 技术创新:爱普生以其在喷墨打印技术、微压电技术和3LCD投影技术等领域的创新而闻名。
2. 环保:爱普生致力于开发节能和环保的产品,减少对环境的影响。
3. 可靠性:爱普生的产品以其耐用性和可靠性而受到用户的青睐。
4. 广泛的产品线:爱普生提供从个人到企业的各种解决方案,满足不同客户的需求。

Q24FA20H0005912数据手册

厂牌 PDF简要描述 下载
EPSON 无源晶振 EPSON Q24FA20H0005912 Q24FA20H0005912数据手册

Q24FA20H0005912封装设计

查看详情并下载
Symbol
Footprint
3D Model
