Q13MC3061000311

产品分类: 无源晶振
厂牌: EPSON

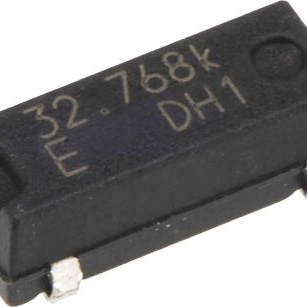

产品描述: 爱普生 石英晶体谐振器, 32.768kHz, 贴片安装, 4引脚, 12.5pF负载, 8 x 3.2 x 2.38mm, 长8mm
供应商型号: 6676117P
供应商: 海外现货
标准整包数: 5
EPSON 无源晶振 Q13MC3061000311

Q13MC3061000311概述


    产品简介


    产品类型与功能
    本文介绍的是型号为MC-306和MC-405/406的晶体单元(Crystal Unit),它们是一种频率控制元器件,主要用于时钟和微计算机系统中。这些晶体单元通过精确的频率控制,确保系统的稳定运行和高精度计时。
    应用领域
    这些晶体单元广泛应用于消费电子产品、汽车电子系统、多媒体设备、车身电子控制单元(ECU)等领域。此外,它们也适用于需要极高可靠性的特定应用场合,如航天设备、交通车辆和医疗仪器等。

    技术参数


    | 参数 | 规格 | 备注 |
    |
    | 频率范围 | 32.768 kHz | 20 kHz到120 kHz |
    | 储存温度 | -55°C到+125°C | 单独存储 |
    | 工作温度 | -40°C到+85°C
    | 驱动水平 | 1.0 μW最大值
    | 频率容差(标准) | ±20×10⁻⁶, ±50×10⁻⁶ | +25°C时,驱动水平为0.1 μW |
    | 转折温度 | +25°C±5°C
    | 残余系数 | -0.04×10⁻⁶/°C²最大值
    | 负载电容 | 6 pF到∞(标准:12.5 pF) | 需要指定 |
    | 动态电阻(ESR) | 50 kΩ最大值 | MC-306型号 |
    | 动态电容(C1) | 1.8 fF典型值,4.0 fF到0.6 fF | MC-306型号 |
    | 并联电容(C0) | 0.9 pF典型值,2.0 pF到0.6 pF | MC-306型号 |
    | 频率老化 | ±3×10⁻⁶/年最大值 | +25°C,第一年 |

    产品特点和优势


    独特功能
    - 高精度频率控制:频率范围为32.768 kHz,频率容差极小,可确保系统运行的高稳定性。
    - 宽工作温度范围:能够在极端环境中保持正常工作,适应各种恶劣条件。
    - 低功耗设计:驱动水平低至1.0 μW,适合低功耗应用场景。
    - 环保材料:符合RoHS标准,不含铅(Pb-Free),有利于环境保护。
    市场竞争力
    这些晶体单元具有较高的频率稳定性和可靠性,适用于多种复杂环境下的高要求应用,如汽车电子系统、工业控制系统等。相较于市场上同类产品,其高频稳定性和低功耗特性使其在市场上具备明显优势。

    应用案例和使用建议


    应用案例
    这些晶体单元已在多个汽车电子系统中得到广泛应用,例如远程无钥匙进入系统、车身电子控制单元等。在这些应用场景中,它们能够提供高精度的时钟信号,确保系统的稳定运行。
    使用建议
    1. 正确安装:请确保连接脚不与外部设备直接连接,以避免损坏内部结构。
    2. 选择合适的负载电容:根据应用需求选择适当的负载电容,以确保最佳的频率稳定性和工作效果。
    3. 考虑工作温度范围:选择适合工作温度范围的晶体单元,确保在极端环境下仍能稳定工作。

    兼容性和支持


    兼容性
    这些晶体单元与其他电子元件具有良好的兼容性,可在多种电路板上使用。用户可根据具体需求选择合适型号的产品。
    支持和服务
    制造商提供了详细的技术支持和售后服务,以确保客户在使用过程中获得帮助和支持。如有任何疑问,可联系制造商获取详细信息。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 频率不稳定 | 检查电源电压是否稳定,更换合适的负载电容 |
    | 工作温度异常 | 检查是否超出工作温度范围,调整环境温度 |
    | 高频噪声干扰 | 屏蔽干扰源,增加滤波电路 |

    总结和推荐


    综合评估
    MC-306和MC-405/406晶体单元在频率控制精度、工作温度范围、低功耗设计等方面表现出色,尤其适用于汽车电子系统、消费电子产品和其他高可靠性应用场合。它们具有广泛的应用前景,适用于多种不同类型的电路板。
    推荐
    鉴于其出色的性能和广泛的适用性,我们强烈推荐这些晶体单元用于高要求的应用场合。无论是汽车电子系统还是工业控制系统,这些晶体单元都能提供可靠的频率控制支持。

Q13MC3061000311参数

参数
频率稳定性 -
频率容差 ±20ppm
等效串联电阻 50KΩ
频率 32.768KHz
驱动电平 -
负载电容 12.5pF
长*宽*高 8mm*3.2mm*2.38mm
安装方式 贴片安装
应用等级 工业级

Q13MC3061000311厂商介绍

爱普生(Epson)是一家日本的跨国公司,成立于1942年,总部位于日本长野县诹访市。公司以生产打印机、扫描仪、投影仪等办公设备而闻名,同时也涉足手表、电子设备和机器人技术等领域。

主营产品分类:
1. 打印机:包括喷墨打印机、激光打印机和针式打印机,广泛应用于家庭、办公室和工业打印。
2. 投影仪:提供家庭影院、教育和商务会议等多种用途的投影解决方案。
3. 扫描仪:包括平板扫描仪和文档扫描仪,用于文档数字化和图像处理。
4. 手表:生产高品质的石英手表和智能手表。
5. 机器人:开发和制造工业自动化和精密制造领域的机器人技术。

应用领域:
爱普生的产品广泛应用于家庭、办公室、教育、医疗、工业制造等多个领域。

爱普生的优势:
1. 技术创新:爱普生以其在喷墨打印技术、微压电技术和3LCD投影技术等领域的创新而闻名。
2. 环保:爱普生致力于开发节能和环保的产品,减少对环境的影响。
3. 可靠性:爱普生的产品以其耐用性和可靠性而受到用户的青睐。
4. 广泛的产品线:爱普生提供从个人到企业的各种解决方案,满足不同客户的需求。

Q13MC3061000311数据手册

厂牌 PDF简要描述 下载
EPSON 无源晶振 EPSON Q13MC3061000311 Q13MC3061000311数据手册

Q13MC3061000311封装设计

查看详情并下载
Symbol
Footprint
3D Model
