X1G004251003411

产品分类: 有源晶振
厂牌: EPSON
产品描述: ±30ppm 156.25MHz SMD 贴片安装 3.2mm*2.5mm*1.05mm
供应商型号: SCE-X1G0042510034
供应商: 海外现货
标准整包数: 5

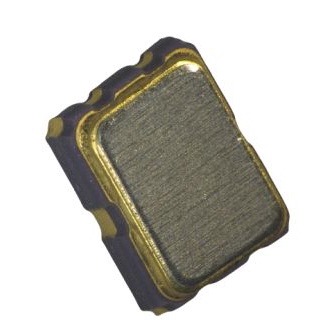

EPSON 有源晶振 X1G004251003411

X1G004251003411概述


    产品简介


    本产品是一款晶体振荡器(Crystal Oscillator),属于单片石英振荡器(SPXO)类别。它具有两种输出类型:LV-PECL(Low-Voltage Positive Emitter-Coupled Logic)和LVDS(Low-Voltage Differential Signaling)。晶体振荡器的主要功能是提供精确的频率参考,适用于各种高精度要求的应用领域,如通信设备、网络基础设施、车载电子系统等。

    技术参数


    以下是从技术手册中提取的技术参数列表:
    | 参数名称 | 符号 | 规格 | 备注 |
    ||
    | 输出频率范围 | f0 | 73.5 MHz 到 700 MHz | 请联系厂商关于其他可用频率。 |
    | 供电电压 | VCC | 2.5 V 至 3.3 V | 供给电源电压范围。 |
    | 存储温度 | Tstg | -40 °C 到 +125 °C | 单独存储时的温度范围。 |
    | 工作温度 | Tuse | B: -20 °C 到 +70 °C
    G: -40 °C 到 +85 °C | 工作温度范围。 |
    | 频率容差 | ftol | J: ± 50 × 10^-6
    E: ± 30 × 10^-6
    C: ± 20 × 10^-6 | 不同等级的频率容差。 |
    | 电流消耗 | ICC | 65 mA 最大值 (LV-PECL)
    30 mA 最大值 (LVDS) | OE 端为 Vcc,输出阻抗分别为 50Ω 和 100Ω。 |
    | 关闭电流 | Idis | 20 mA 最大值 | OE 端为 GND。 |
    | 输出对称性 | SYM | 45% 到 55% | 在输出交叉点处的对称性。 |
    | 输出电压(LV-PECL) | VOH | VCC - 1.0 V 到 VCC - 0.8 V | DC 特性。 |
    VOL | VCC - 1.78 V 到 VCC - 1.62 V| DC 特性。 |
    | 输出电压(LVDS) | VOD | 250 mV 到 450 mV | VOD1, VOD2。 |
    dVOD | -50 mV 最大值 | dVOD = | VOD1 - VOD2 |。 |
    VOS | 1.15 V 到 1.35 V | VOS1, VOS2。 |
    dVOS | -150 mV 最大值 | dVOS = | VOS1 - VOS2 |。 |
    | 输出负载条件(ECL/LVDS) | LECL | 50 Ω 终端到 VCC - 2.0 V
    LLVDS | 100 Ω 连接到 OUT 到 OUT
    | 输入电压 | VIH | 70% VCC 最小值 | OE 端。 |
    VIL | 30% VCC 最大值
    | 上升时间/下降时间 | tr/tf | 350 ps 最大值 | LV-PECL: 20% 到 80% 的 (VOH - VOL)。
    LVDS: 20% 到 80% 的差分输出峰值电压。|
    | 启动时间 | tstr | 3 ms 最大值 | 最低供电电压下的启动时间。 |
    | 相位抖动 | tPJ | 0.6 ps 最大值(f0 = 12 kHz 到 20 MHz)
    0.9 ps 最大值(f0 = 243 MHz 到 250 MHz,486 MHz 到 500 MHz)
    | 频率老化 | faging | ± 5 × 10^-6 / 年 | +25 °C 下,第一年,VCC = 2.5 V, 3.3 V。 |

    产品特点和优势


    这款晶体振荡器通过PLL技术和AT晶振单元实现了宽泛的频率范围(73.5 MHz 至 700 MHz),并且支持多种电压输入(2.5 V 至 3.3 V)。产品具备出色的输出对称性和稳定的电流消耗,适用于高可靠性要求的应用场景。此外,其紧凑的封装尺寸和优良的温度稳定性,使得其在车载电子系统和通信设备中有广泛应用。

    应用案例和使用建议


    应用案例
    1. 通信设备:在高速通信系统中作为参考时钟源。
    2. 车载电子系统:用于车多媒体系统和车身电子控制模块。
    3. 工业自动化:提供稳定可靠的频率参考。
    使用建议
    - 稳定运行:确保电源端口附近安装0.01 μF 至 0.1 μF 的旁路电容器,以提高稳定性。
    - 环境适应性:在极端工作环境下使用时,注意保持温度在允许范围内。
    - 布局设计:设计PCB时,避免高频信号走线过长,以减少电磁干扰。

    兼容性和支持


    该晶体振荡器适用于各种标准的汽车应用场合,例如多媒体系统、车身电子设备和远程无钥匙进入系统。此外,厂商还提供了相应的技术支持和服务,以确保产品的长期稳定运行。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 启动时间过长 | 检查电源电压是否在指定范围内,确认外围电路连接正确。 |
    | 输出电压不符合规范 | 检查供电电压是否符合要求,重新配置外部负载电阻。 |
    | 频率漂移较大 | 确认晶振工作温度是否符合要求,检查晶振选型是否合适。 |

    总结和推荐


    综上所述,这款晶体振荡器凭借其宽泛的频率范围、高可靠性和紧凑的封装尺寸,使其成为各种高精度要求应用的理想选择。强烈推荐给需要高性能频率参考的工程师和技术人员。

X1G004251003411参数

参数
频率容差 -
频率 156.25MHz
频率稳定性 ±30ppm
长*宽*高 3.2mm*2.5mm*1.05mm
通用封装 SMD
安装方式 贴片安装
