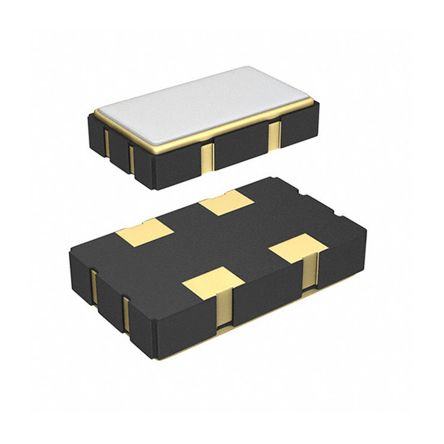

X1G004451001112

产品分类: 无源晶振
厂牌: EPSON
产品描述: 爱普生 XO振荡器, 20MHz, 表面贴装, CMOS输出
供应商型号: 1732403
供应商: 海外现货
标准整包数: 250
EPSON 无源晶振 X1G004451001112

X1G004451001112概述


    产品简介


    SG5032CAN/SG7050CAN系列晶体振荡器是一款专为多种应用场合设计的高性能电子元件。这些晶体振荡器能够提供从1 MHz到170 MHz的输出频率范围,并且能够在各种环境下稳定工作。它们广泛应用于汽车多媒体系统、车身电子系统、远程无钥匙进入系统等车载应用,以及发动机控制单元、气囊系统、ESC(电子稳定控制系统)等与行车安全相关的系统。此外,它们还适用于一般用途的电子设备。

    技术参数


    以下是SG5032CAN/SG7050CAN系列晶体振荡器的关键技术参数:
    - 输出频率范围:1 MHz至170 MHz
    - 供电电压范围:1.6 V至3.6 V(T类型),4.5 V至5.5 V(H类型)
    - 存储温度范围:-40°C至+125°C
    - 工作温度范围:B型:-20°C至+70°C;G型:-40°C至+85°C;H型:-40°C至+105°C
    - 频率容差:
    - D型(仅限CAN):±25 × 10^-6
    - J型:±50 × 10^-6
    - L型:±100 × 10^-6
    - 最大电流消耗:
    - 3.0 mA(T类型)
    - 11 mA(H类型)
    - 20 mA(空载条件下的最高频率)
    - 静态电流:最大值分别为2.7 µA(T类型)、10 µA(H类型)
    - 电源抑制比(PSRR):未指定
    - 输出电压:VOH最小值为VCC-0.4 V,VOL最大值为0.4 V
    - 输出负载条件:最大值分别为15 pF(T类型)、50 pF(H类型)
    - 输入电压:
    - VIH:最小值为80% VCC
    - VIL:最大值为20% VCC
    - 上升时间/下降时间:最大值分别为4 ns(T类型)、3 ns(H类型)
    - 启动时间:最大值分别为3 ms(T类型)、5 ms(H类型)
    - 频率老化:最大值分别为±3 × 10^-6/年(T类型)、±5 × 10^-6/年(H类型)

    产品特点和优势


    SG5032CAN/SG7050CAN系列晶体振荡器具有以下显著特点和优势:
    - 宽频率范围:支持从1 MHz到170 MHz的频率,适合多种应用需求。
    - 高稳定性:工作温度范围宽,可确保在各种环境中稳定运行。
    - 低功耗:电流消耗低,特别适用于需要节能的应用场景。
    - 多功能接口:支持Standby(ST)和Output Enable(OE)功能,可根据需求灵活配置。
    - 高可靠性:符合国际标准ISO 14001和ISO 9001,确保产品质量可靠。

    应用案例和使用建议


    这些晶体振荡器广泛应用于汽车多媒体系统、车身电子系统和远程无钥匙进入系统等车载应用。为了确保最佳性能,建议遵循以下使用建议:
    - 电路设计:使用时需注意电源和接地线路的布局,确保信号传输的稳定性。
    - 并联电容:为保持稳定操作,应在晶体振荡器附近放置0.01μF到0.1μF的旁路电容,以提高信号质量。
    - 温度考虑:在极端温度环境下使用时,选择适合的工作温度范围的型号,确保稳定运行。

    兼容性和支持


    SG5032CAN/SG7050CAN系列晶体振荡器与常见的CMOS负载兼容。厂家提供详细的技术文档和用户手册,确保用户能正确安装和使用。同时,厂家也提供相应的技术支持服务,以帮助解决使用过程中可能遇到的问题。

    常见问题与解决方案


    - 问题:晶体振荡器不能正常启动。
    - 解决方案:检查电源电压是否在规定的范围内,并确保正确的电路连接。
    - 问题:输出频率不稳定。
    - 解决方案:检查电路设计是否有干扰,并考虑外部因素如温度变化的影响。
    - 问题:静态电流过高。
    - 解决方案:确认所有连接点无短路现象,必要时重新设计电路布局。

    总结和推荐


    SG5032CAN/SG7050CAN系列晶体振荡器以其宽泛的频率范围、高稳定性和低功耗等优势,在众多应用中表现出色。对于追求高品质和高可靠性的电子产品而言,这些晶体振荡器是理想的选择。因此,强烈推荐这些产品用于各种电子设备的设计和制造。

X1G004451001112参数

参数
等效串联电阻 -
频率 -
驱动电平 -
负载电容 15pF
频率稳定性 -
频率容差 -
长*宽*高 5mm*3.2mm*1.1mm
安装方式 贴片安装

X1G004451001112厂商介绍

爱普生(Epson)是一家日本的跨国公司,成立于1942年,总部位于日本长野县诹访市。公司以生产打印机、扫描仪、投影仪等办公设备而闻名,同时也涉足手表、电子设备和机器人技术等领域。

主营产品分类:
1. 打印机:包括喷墨打印机、激光打印机和针式打印机,广泛应用于家庭、办公室和工业打印。
2. 投影仪:提供家庭影院、教育和商务会议等多种用途的投影解决方案。
3. 扫描仪:包括平板扫描仪和文档扫描仪,用于文档数字化和图像处理。
4. 手表:生产高品质的石英手表和智能手表。
5. 机器人:开发和制造工业自动化和精密制造领域的机器人技术。

应用领域:
爱普生的产品广泛应用于家庭、办公室、教育、医疗、工业制造等多个领域。

爱普生的优势:
1. 技术创新:爱普生以其在喷墨打印技术、微压电技术和3LCD投影技术等领域的创新而闻名。
2. 环保:爱普生致力于开发节能和环保的产品,减少对环境的影响。
3. 可靠性:爱普生的产品以其耐用性和可靠性而受到用户的青睐。
4. 广泛的产品线:爱普生提供从个人到企业的各种解决方案,满足不同客户的需求。

X1G004451001112数据手册

厂牌 PDF简要描述 下载
EPSON 无源晶振 EPSON X1G004451001112 X1G004451001112数据手册

X1G004451001112封装设计

查看详情并下载
Symbol
Footprint
3D Model
