Q24FA20H0004411

产品分类: 无源晶振
厂牌: EPSON
产品描述: 爱普生 晶振, 16MHz, 贴片安装, 4引脚, 9pF负载, 2.5 x 2 x 0.55mm, 长2.5mm
供应商型号: 6676195
供应商: 海外现货
标准整包数: 1

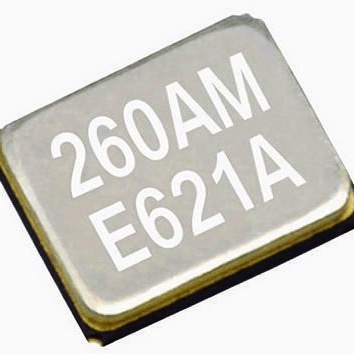

EPSON 无源晶振 Q24FA20H0004411

Q24FA20H0004411概述


    产品简介


    晶体单元 - 石英谐振器
    Epson Toyocom公司的FA-20H系列石英谐振器是一款超高精度、超小型封装的产品。适用于移动电话、蓝牙、Wi-Fi、ISM频段无线通信及微处理器时钟等应用。这款石英谐振器采用了QMEMS技术,确保了产品的高可靠性与稳定性,能够满足各类高要求应用的需求。

    技术参数


    - 频率范围:12.000 MHz 至 48.000 MHz
    - 存储温度范围:-40°C 至 +125°C
    - 工作温度范围:-40°C 至 +85°C
    - 驱动电平:最大 100 µW
    - 频率容差:±10 × 10^-6 至 ±30 × 10^-6(具体值需咨询)
    - 频率随温度特性:±10 × 10^-6 至 ±30 × 10^-6(-20°C 至 +75°C,具体值需咨询)
    - 负载电容:6 pF 至 ∞(标准值:9 pF, 10 pF, 12 pF, 16 pF, ∞)
    - 晶振电阻(ESR):根据下表
    - 12.0 MHz ≤ fnom < 16.0 MHz:150 Ω 最大
    - 16.0 MHz ≤ fnom ≤ 25.0 MHz:80 Ω 最大
    - 25.0 MHz < fnom ≤ 30.0 MHz:60 Ω 最大
    - 30.0 MHz < fnom ≤ 35.0 MHz:50 Ω 最大
    - 35.0 MHz < fnom ≤ 48.0 MHz:40 Ω 最大
    - 频率老化:最大 ±1 × 10^-6 至 ±3 × 10^-6 / 年(第一年,+25°C)

    产品特点和优势


    FA-20H系列石英谐振器具有多项显著的优势:
    - 超小型封装:采用超薄设计(最大厚度0.55mm),节省空间。
    - 高稳定性:在-40°C至+85°C的工作温度范围内提供稳定的频率输出。
    - 高可靠性:采用QMEMS技术,确保了高可靠性和长寿命。
    - 宽频率范围:从12.000 MHz到48.000 MHz,可适应多种应用需求。
    - 多功能应用:广泛应用于移动通信、无线通信及微处理器时钟等领域。

    应用案例和使用建议


    FA-20H系列石英谐振器适用于多个关键应用场合,例如:
    - 移动电话:保证通讯网络的稳定连接。
    - 蓝牙设备:提高无线传输的精确度。
    - Wi-Fi模块:实现高速稳定的无线数据传输。
    - 医疗仪器:确保实时监控系统的准确性和稳定性。
    使用建议:
    - 在极端环境下使用时,需要考虑温度变化对频率的影响。
    - 根据具体应用需求选择合适的负载电容。
    - 定期检测频率老化情况,确保长期稳定运行。

    兼容性和支持


    FA-20H系列石英谐振器与市场上常见的PCB和接口高度兼容。厂商提供了全面的技术支持和售后服务,包括但不限于:
    - 技术支持:提供详尽的技术文档和使用指南。
    - 维修服务:针对出现质量问题的产品进行及时维修或更换。
    - 质量认证:通过ISO 9001和ISO/TS 16949认证,确保产品高品质和可靠性。

    常见问题与解决方案


    1. 问题:频率不稳定。
    解决方案:检查安装环境的温度变化,调整负载电容以优化频率稳定度。
    2. 问题:无法启动。
    解决方案:确认电源电压是否符合规格要求,检查接线是否有误。
    3. 问题:长期使用后频率漂移。
    解决方案:定期校准,或者更换新设备以确保最佳性能。

    总结和推荐


    综上所述,FA-20H系列石英谐振器是一款高度可靠的电子元器件,具有超小型封装、宽频率范围和高稳定性等特点,非常适合于多种高端应用场合。鉴于其卓越的性能和广泛的适用性,我们强烈推荐此款产品。对于寻求高质量、高可靠性的客户来说,FA-20H系列无疑是一个理想的选择。

Q24FA20H0004411参数

参数
负载电容 9pF
频率稳定性 ±10ppm~±30ppm
频率容差 ±10~±30ppm
等效串联电阻 80Ω
频率 16MHz
驱动电平 -
长*宽*高 2.5mm*2mm*550μm
安装方式 贴片安装
应用等级 工业级

Q24FA20H0004411厂商介绍

爱普生(Epson)是一家日本的跨国公司,成立于1942年,总部位于日本长野县诹访市。公司以生产打印机、扫描仪、投影仪等办公设备而闻名,同时也涉足手表、电子设备和机器人技术等领域。

主营产品分类:
1. 打印机:包括喷墨打印机、激光打印机和针式打印机,广泛应用于家庭、办公室和工业打印。
2. 投影仪:提供家庭影院、教育和商务会议等多种用途的投影解决方案。
3. 扫描仪:包括平板扫描仪和文档扫描仪,用于文档数字化和图像处理。
4. 手表:生产高品质的石英手表和智能手表。
5. 机器人:开发和制造工业自动化和精密制造领域的机器人技术。

应用领域:
爱普生的产品广泛应用于家庭、办公室、教育、医疗、工业制造等多个领域。

爱普生的优势:
1. 技术创新:爱普生以其在喷墨打印技术、微压电技术和3LCD投影技术等领域的创新而闻名。
2. 环保:爱普生致力于开发节能和环保的产品,减少对环境的影响。
3. 可靠性:爱普生的产品以其耐用性和可靠性而受到用户的青睐。
4. 广泛的产品线:爱普生提供从个人到企业的各种解决方案,满足不同客户的需求。

Q24FA20H0004411数据手册

厂牌 PDF简要描述 下载
EPSON 无源晶振 EPSON Q24FA20H0004411 Q24FA20H0004411数据手册

Q24FA20H0004411封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 8.7042
63+ ¥ 8.527
库存: 52
起订量: 23 增量: 0
交货地:
最小起订量为:1
合计: ¥ 8.7
