X1E000021058112

产品分类: 无源晶振
厂牌: EPSON
产品描述: 爱普生 石英晶体谐振器, 20MHz, 贴片安装, 4引脚, 10pF负载, 3.2 x 2.5 x 0.6mm, 长3.2mm
供应商型号: 9047566P
供应商: 海外现货
标准整包数: 5

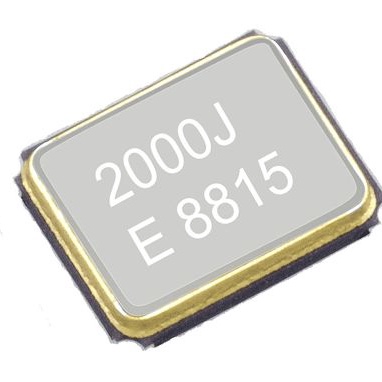

EPSON 无源晶振 X1E000021058112

X1E000021058112概述


    产品简介


    FA-238V、FA-238和TSX-3225是高性能晶体单元,广泛应用于移动通信、蓝牙、W-LAN、ISM频段无线电、微处理器时钟等领域。这些晶体单元以其卓越的稳定性和可靠性,成为电子设备的核心组件。

    技术参数


    | 参数名称 | 符号 | 规格范围 |
    |
    | 额定频率范围 | \(f{\text{nom}}\) | 12.000 MHz 至 15.999 MHz (FA-238V/FA-238) |
    16.000 MHz 至 60.000 MHz (TSX-3225) |
    | 存储温度 | \(T{\text{stg}}\) | -40 °C 至 +125 °C |
    | 工作温度 | \(T{\text{use}}\) | -40 °C 至 +85 °C (+105 °C) |
    | 驱动电平 | DL | 最大 200 µW,推荐 1 µW 至 100 µW |
    | 频率容差 | \(f{\text{tol}}\) | ±50 × 10⁻⁶ (标准),±15 × 10⁻⁶ 至 ±50 × 10⁻⁶ 可选 |
    | 频率温度特性 | \(f{\text{tem}}\) | ±30 × 10⁻⁶ / -20 °C 至 +70 °C (FA-238V/FA-238) |
    ±10 × 10⁻⁶ / -20 °C 至 +75 °C (TSX-3225) |
    | 负载电容 | CL | 7 pF 至 ∞ |
    | 动态电阻(ESR) | R1 | 根据表格提供,-40 °C 至 +85 °C,驱动电平为 100 µW |
    | 频率老化 | \(f{\text{age}}\) | 最大 ±5 × 10⁻⁶ / 年,最大 ±1 × 10⁻⁶ / 年 (FA-238V/FA-238) |
    最大 ±2 × 10⁻⁶ / 年 (40 MHz ≤ \(f{\text{nom}}\) : FA-238V/FA-238) |

    产品特点和优势


    - 高稳定性:频率容差小,适合对频率精度要求高的应用场合。
    - 宽工作温度范围:支持-40°C至+85°C的工作温度范围,适用于各种恶劣环境。
    - 低功耗:推荐驱动电平为1 µW至100 µW,有助于延长设备电池寿命。
    - 定制化服务:支持定制频率温度特性和工作温度范围,满足不同客户的需求。

    应用案例和使用建议


    应用案例
    FA-238V、FA-238和TSX-3225常用于移动通信设备(如智能手机、平板电脑)、无线通信(如蓝牙、W-LAN)、ISM频段无线电设备以及微处理器时钟。
    使用建议
    - 选择合适的频率容差:根据具体应用需求选择合适频率容差的产品,例如高精度应用选择±15 × 10⁻⁶ 的产品。
    - 考虑工作环境:确保所选产品的额定工作温度范围覆盖实际应用环境,以避免过温导致性能下降。
    - 合理选择驱动电平:对于需要长时间运行的应用,选择较低驱动电平可以有效降低功耗,延长设备使用寿命。

    兼容性和支持


    - 兼容性:FA-238V、FA-238和TSX-3225可与其他标准电子元器件和设备兼容,易于集成到现有系统中。
    - 支持和服务:Seiko Epson提供详尽的技术文档和应用指南,同时具备快速响应的客户服务团队,帮助解决客户在使用过程中遇到的各种问题。

    常见问题与解决方案


    1. 问题:频率老化过快。
    - 解决方案:选择频率老化率更低的产品型号,如40 MHz以上的FA-238V/FA-238,频率老化率控制在±2 × 10⁻⁶ / 年。
    2. 问题:工作温度超出规定范围。
    - 解决方案:确保产品在规定的工作温度范围内使用,如需要极端环境下的应用,可与厂商联系定制特殊规格的产品。
    3. 问题:ESR过高导致发热严重。
    - 解决方案:选择具有较低ESR值的产品型号,或通过外部电路设计降低动态电阻的影响。

    总结和推荐


    FA-238V、FA-238和TSX-3225晶体单元以其出色的频率稳定性和宽广的工作温度范围,非常适合用于移动通信、无线连接和高性能计算设备。鉴于其卓越的性能和良好的客户支持,强烈推荐使用这些产品。如果您有特殊的应用需求,Seiko Epson的专业团队能够提供量身定制的服务,以满足您的特定要求。

X1E000021058112参数

参数
频率稳定性 -
频率容差 ±10ppm
等效串联电阻 60Ω
频率 20MHz
驱动电平 -
负载电容 10pF
长*宽*高 3.2mm(长度)*2.5mm(宽度)
通用封装 TSX-3225
安装方式 贴片安装

X1E000021058112厂商介绍

爱普生(Epson)是一家日本的跨国公司,成立于1942年,总部位于日本长野县诹访市。公司以生产打印机、扫描仪、投影仪等办公设备而闻名,同时也涉足手表、电子设备和机器人技术等领域。

主营产品分类:
1. 打印机:包括喷墨打印机、激光打印机和针式打印机,广泛应用于家庭、办公室和工业打印。
2. 投影仪:提供家庭影院、教育和商务会议等多种用途的投影解决方案。
3. 扫描仪:包括平板扫描仪和文档扫描仪,用于文档数字化和图像处理。
4. 手表:生产高品质的石英手表和智能手表。
5. 机器人:开发和制造工业自动化和精密制造领域的机器人技术。

应用领域:
爱普生的产品广泛应用于家庭、办公室、教育、医疗、工业制造等多个领域。

爱普生的优势:
1. 技术创新:爱普生以其在喷墨打印技术、微压电技术和3LCD投影技术等领域的创新而闻名。
2. 环保:爱普生致力于开发节能和环保的产品,减少对环境的影响。
3. 可靠性:爱普生的产品以其耐用性和可靠性而受到用户的青睐。
4. 广泛的产品线:爱普生提供从个人到企业的各种解决方案,满足不同客户的需求。

X1E000021058112数据手册

厂牌 PDF简要描述 下载
EPSON 无源晶振 EPSON X1E000021058112 X1E000021058112数据手册

X1E000021058112封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
65+ ¥ 8.6133
125+ ¥ 8.4224
库存: 0
起订量: 65 增量: 0
交货地:
最小起订量为:65
合计: ¥ 0
