首页  >  产品百科  >  QBLP615-IW-CW

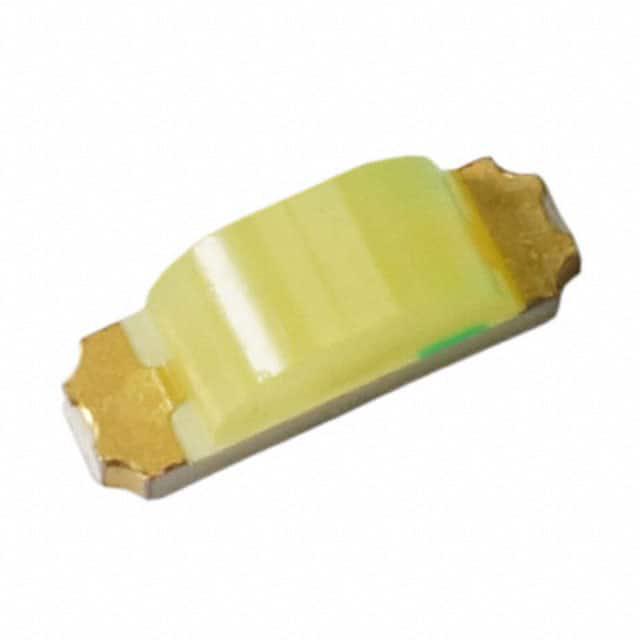

QBLP615-IW-CW

产品分类: 发光二极管
厂牌: QT-BRIGHTEK
产品描述: 150° 3.1V 20mA 带圆顶,矩形 扩散 冷色,黄色 1206 标准安装,贴片安装 3.2mm*1.4mm*1mm
供应商型号: 4469693
供应商: 海外现货
标准整包数: 5
QT-BRIGHTEK 发光二极管 QBLP615-IW-CW

QBLP615-IW-CW概述

    QBLP615-IW-XX 1206 Side View LED 技术手册解析

    1. 产品简介


    QBLP615-IW-XX 1206侧视LED 是一款由QT-Brightek生产的表面贴装(SMD)LED。该产品以其高亮度输出和紧凑的设计著称,适用于按键背光和状态指示等多种应用。具体特征包括:
    - 颜色:黄色扩散透镜
    - 包装:盘式包装
    - 亮度:超亮1206侧视LED封装
    - 技术:InGaN(氮化铟镓)
    - 视角:150度
    应用领域 包括但不限于状态指示和背光应用。该产品已通过TS16949、ISO9001认证并符合RoHS标准。

    2. 技术参数


    以下是从技术手册中提取的关键技术参数:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 色温坐标 (X) | 0.28 |
    | 色温坐标 (Y) | 0.29 |
    | 正向电压 (VF) | 2.8 | 3.1 | 3.7 | V |
    | 最大电流 (IF) 20 | 30 | mA |
    | 最大瞬时电流 (IFP) 125 | mA |
    | 基本发光强度 (IV) | 200 | 250 | 400 | mcd |
    | 绝对最高温度 (TOP) 80 | °C |
    此外,还提供了一个耐热特性表,列出了不同条件下材料的最大功率损耗(Pd)和瞬态温度限制。

    3. 产品特点和优势


    QBLP615-IW-XX 的主要特点包括:
    - 高亮度:结合了高亮度输出和小巧的外形,非常适合空间受限的应用。
    - InGaN技术:确保了出色的光效和可靠性。
    - 宽视角:150度的视角保证了广泛的可见范围。
    - 兼容性:易于焊接和安装,与多种电路板兼容。
    这些特点使其成为各种电子产品中状态指示和背光应用的理想选择。

    4. 应用案例和使用建议


    应用案例:
    - 状态指示:可以用于各种消费电子设备的状态指示,如电源指示灯。
    - 背光应用:适用于键盘背光,提供清晰可见的照明效果。
    使用建议:
    - 确保焊接温度在178°C到192°C之间,避免过高的温度导致LED损坏。
    - 在应用时考虑散热设计,特别是在高电流使用情况下。
    - 注意视角和位置布局,以确保最佳的视觉效果。

    5. 兼容性和支持


    - 兼容性:QBLP615-IW-XX与大多数常见的SMT装配线兼容,且具有良好的耐焊接性。
    - 支持:制造商提供了详细的焊料配置图和放置图,帮助用户正确安装和焊接。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | LED无法点亮 | 检查正负极连接,确认电流限制正确设置。 |
    | 光强度不足 | 调整驱动电流,确保在典型值范围内。 |
    | 焊接后出现异常颜色变化 | 检查焊接工艺,避免过高的焊接温度。 |

    7. 总结和推荐


    QBLP615-IW-XX 1206侧视LED 的高亮度、小尺寸和卓越的视角使得它非常适合状态指示和背光应用。其通过认证的可靠性和广泛的适用性使其在市场上具有很强的竞争力。如果您的项目需要高效可靠的指示和背光解决方案,QBLP615-IW-XX绝对是一个值得考虑的选择。

QBLP615-IW-CW参数

参数
视角 150°
透镜类型 扩散
Vf-正向电压 3.1V
透镜形状 带圆顶,矩形
波长 -
测试电流 20mA
显示颜色 冷色,黄色
长*宽*高 3.2mm*1.4mm*1mm
通用封装 1206
安装方式 标准安装,贴片安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

QBLP615-IW-CW厂商介绍

QT-Brightek是一家致力于研发和生产高质量LED照明产品的公司。公司主营产品包括LED灯泡、LED灯条、LED面板灯等多种照明解决方案,广泛应用于商业照明、家居照明、工业照明以及户外照明等多个领域。

QT-Brightek的产品分类如下:
1. LED灯泡:适用于家庭、办公室等场所,提供节能、高亮度的照明效果。
2. LED灯条:适用于商业广告牌、装饰照明等,具有灵活的安装方式和丰富的色彩选择。
3. LED面板灯:适用于办公室、会议室等场所,提供均匀、舒适的照明环境。

QT-Brightek的优势:
1. 技术创新:公司拥有强大的研发团队,不断推出创新的LED照明产品。
2. 质量保证:严格遵循国际质量标准,确保产品的稳定性和可靠性。
3. 定制服务:根据客户需求提供个性化的照明解决方案,满足不同场景的需求。
4. 环保节能:LED照明产品具有低能耗、长寿命的特点,有助于减少能源消耗和降低碳排放。

QBLP615-IW-CW数据手册

厂牌 PDF简要描述 下载
QT-BRIGHTEK 发光二极管 QT-BRIGHTEK QBLP615-IW-CW QBLP615-IW-CW数据手册

QBLP615-IW-CW封装设计

查看详情并下载
Symbol
Footprint
3D Model
