QBLP675-R

产品分类: 发光二极管
厂牌: QT-BRIGHTEK
产品描述: 622nm 120° 2V 20mA 带平顶,椭圆形 透明 无色,红色 PLCC-2 标准安装,贴片安装 2mm*1.4mm*1.3mm
供应商型号: 4469676
供应商: 海外现货
标准整包数: 5

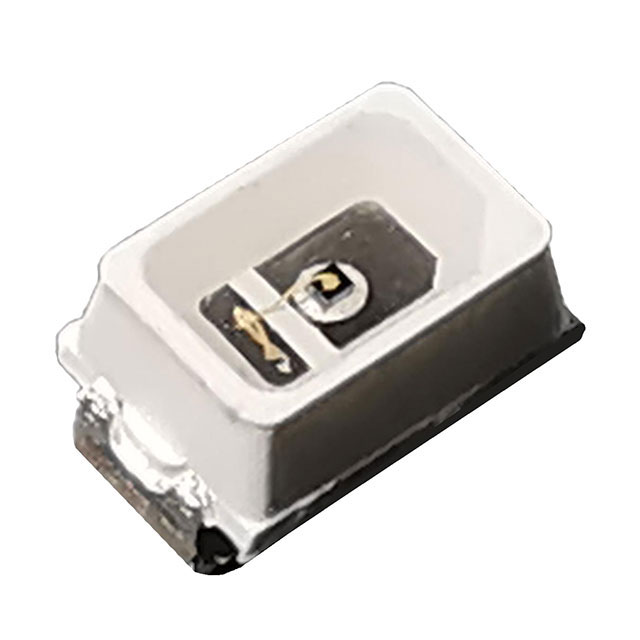

QT-BRIGHTEK 发光二极管 QBLP675-R

QBLP675-R概述

    QBLP675-XX Series 2014 PLCC2 LED 技术手册

    1. 产品简介


    QBLP675-XX系列 2014 PLCC2 LED 是一款超高亮度LED,适用于背光、建筑照明和工业设备照明等领域。其采用水清透镜设计,结合超亮反射型封装技术,确保高亮度输出和坚固耐用性。此外,它还采用了InGaN技术和AlInGaP技术,分别用于蓝光和红光到黄光范围的应用。此系列LED在TA=25°C时的视场角为120°。
    主要功能:
    - 高亮度输出
    - 超坚固的封装
    - 水清透镜
    - 广泛的颜色选择(蓝光、绿光、红光、黄光、橙光和深红光)
    应用领域:
    - 状态指示
    - 工业设备背光
    - 建筑照明
    认证和合规性:
    - TS16949
    - ISO9001
    - 符合RoHS标准

    2. 技术参数


    电气/光学特性(TA=25°C)
    | 产品型号 | IF (mA) | VF (V) | λD (nm) | IV (mcd) |

    | QBLP675-IB | 20 | 3.0-3.7 | 460-470 | 100-195 |
    | QBLP675-IG | 20 | 3.2-3.7 | 520-530 | 400-725 |
    | QBLP675-R | 20 | 2.0-2.5 | 615-630 | 80-139 |
    | QBLP675-AG | 20 | 2.0-2.5 | 565-576 | 32-51 |
    | QBLP675-Y | 20 | 2.0-2.5 | 585-595 | 63-122 |
    | QBLP675-O | 20 | 2.0-2.5 | 600-610 | 80-135 |
    | QBLP675-S | 20 | 2.0-2.5 | 630-650 | 63-119 |
    绝对最大额定值
    | 材料 | Pd (mW) | IF (mA) | IFP (mA) | VR (V) | TOP (°C) | TST (°C) | TSOL (°C) |

    | AlInGaP (R/AG/Y/O/S) | 75 | 30 | 125 | 5 | -40~+80 | -40~+85 | 260 |
    | InGaN (IB/IG) | 111 | 30 | 125 | 5 | -40~+80 | -40~+85 | 260 |
    焊接剖面与焊盘布局
    - 推荐再流焊接温度曲线如下(测量温度为LED树脂表面温度):

    推荐焊盘布局
    单位:mm

    3. 产品特点和优势


    特点:
    - 封装在带盘上
    - 水清透镜
    - 超高亮度反射型
    - InGaN技术
    - AlInGaP技术
    - 视场角:120°(典型值)
    - 包括多种颜色选择
    - 高亮度输出
    - 稳固封装
    - 符合TS16949和ISO9001标准,符合RoHS标准
    优势:
    - 高可靠性
    - 多种颜色选择
    - 应用广泛
    - 紧凑型设计
    - 稳固耐用

    4. 应用案例和使用建议


    应用场景:
    - 状态指示:例如设备状态灯
    - 工业设备背光:如机器控制面板的指示灯
    - 建筑照明:如商场、酒店、办公室等场所的装饰照明
    使用建议:
    - 根据具体应用场景选择合适的颜色和亮度等级。
    - 在工业设备中,可以使用更高亮度的LED来增强显示效果。
    - 在建筑照明中,考虑使用色温稳定的LED以提升整体视觉效果。

    5. 兼容性和支持


    兼容性:
    - 此系列LED与标准PLCC2插座兼容,易于集成于现有的电路板设计中。
    - 可以与其他品牌的标准PLCC2 LED插座互换。
    支持和服务:
    - 提供详尽的技术文档和支持,确保客户能够正确安装和使用。
    - 提供样品测试服务,帮助客户评估产品性能。

    6. 常见问题与解决方案


    常见问题及解决方案:
    - 问题:焊接过程中出现焊点不良
    - 解决方案: 确保遵循推荐的焊接温度曲线,使用合适的焊锡膏,并且在焊接前进行充分清洁处理。

    - 问题:灯具工作不稳定
    - 解决方案: 检查电源电压是否稳定,确认连接线路没有松动或短路。如果需要,可以联系技术支持获取进一步指导。

    7. 总结和推荐


    总结:
    QBLP675-XX系列PLCC2 LED具备卓越的高亮度输出和稳固的封装设计,非常适合应用于背光、建筑照明和工业设备等场合。其多样的颜色选择和广泛的适用性使其成为市场上具有高度竞争力的产品。
    推荐:
    强烈推荐使用QBLP675-XX系列PLCC2 LED,特别是在需要高亮度、可靠性和多样颜色选择的应用场景中。其优异的性能和广泛的应用范围使其成为当前市场上非常值得信赖的选择。

QBLP675-R参数

参数
透镜类型 透明
Vf-正向电压 2V
透镜形状 带平顶,椭圆形
波长 622nm
测试电流 20mA
显示颜色 无色,红色
视角 120°
长*宽*高 2mm*1.4mm*1.3mm
通用封装 PLCC-2
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

QBLP675-R厂商介绍

QT-Brightek是一家致力于研发和生产高质量LED照明产品的公司。公司主营产品包括LED灯泡、LED灯条、LED面板灯等多种照明解决方案,广泛应用于商业照明、家居照明、工业照明以及户外照明等多个领域。

QT-Brightek的产品分类如下:
1. LED灯泡:适用于家庭、办公室等场所,提供节能、高亮度的照明效果。
2. LED灯条:适用于商业广告牌、装饰照明等,具有灵活的安装方式和丰富的色彩选择。
3. LED面板灯:适用于办公室、会议室等场所,提供均匀、舒适的照明环境。

QT-Brightek的优势:
1. 技术创新:公司拥有强大的研发团队,不断推出创新的LED照明产品。
2. 质量保证:严格遵循国际质量标准,确保产品的稳定性和可靠性。
3. 定制服务:根据客户需求提供个性化的照明解决方案,满足不同场景的需求。
4. 环保节能:LED照明产品具有低能耗、长寿命的特点,有助于减少能源消耗和降低碳排放。

QBLP675-R数据手册

厂牌 PDF简要描述 下载
QT-BRIGHTEK 发光二极管 QT-BRIGHTEK QBLP675-R QBLP675-R数据手册

QBLP675-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
