QBLP595-IW

产品分类: 发光二极管
厂牌: QT-BRIGHTEK
产品描述: 150° 3.2V 20mA 带平顶,矩形 散射 白色 0402 贴片安装 1mm*500μm*600μm
供应商型号: 4469687
供应商: 海外现货
标准整包数: 5

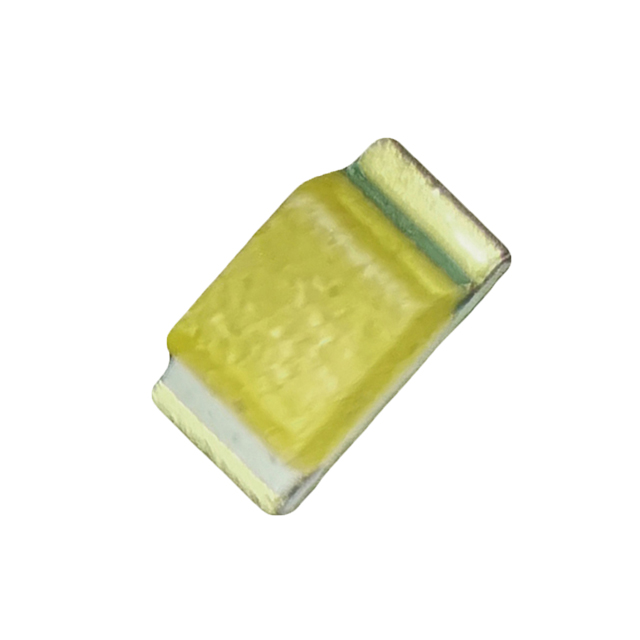

QT-BRIGHTEK 发光二极管 QBLP595-IW

QBLP595-IW概述

    QBLP595-IW 0402 LED 技术手册概述

    1. 产品简介


    QBLP595-IW 0402 LED 是由QT-Brightek生产的表面贴装(SMD)LED,具有0.4毫米×0.2毫米的小巧封装。这款LED具有扩散透镜,采用InGaN技术,适用于多种照明应用。其主要特点是高亮度输出和紧凑的尺寸,适用于键盘背光和状态指示等领域。

    2. 技术参数


    QBLP595-IW 0402 LED 的技术规格如下:
    - 电气/光学特性(Ta=25℃):
    - 额定电流:20 mA
    - 前向电压(VF):2.8 V 至 3.7 V
    - 色坐标(X,Y):(0.345, 0.353)
    - 典型发光强度(IV):125 mcd 至 210 mcd
    - 绝对最大额定值:
    - 最大功率耗散(Pd):111 mW
    - 最大连续前向电流(IF):30 mA
    - 最大前向脉冲电流(IFP):125 mA
    - 最大反向电压(VR):5 V
    - 视场角:150°(典型)

    3. 产品特点和优势


    QBLP595-IW 0402 LED 的主要优势包括:
    - 小巧紧凑:0.4毫米×0.2毫米的尺寸使其非常适合空间受限的应用。
    - 高亮度输出:结合高亮度输出和小尺寸,使得它成为键盘背光和状态指示的理想选择。
    - 高可靠性:通过ISO9001认证,RoHS合规。
    - 扩散透镜:确保光线均匀分布,提高视觉效果。

    4. 应用案例和使用建议


    QBLP595-IW 0402 LED 主要应用于:
    - 状态指示
    - 背光应用
    使用建议:
    - 在设计背光系统时,确保光源均匀分布以获得最佳视觉效果。
    - 注意散热设计,以避免过热影响LED寿命。

    5. 兼容性和支持


    QBLP595-IW 0402 LED 可以与其他标准0402封装的电子元器件兼容。制造商提供详细的技术支持,包括焊接参数和包装信息,确保产品易于集成到现有电路中。

    6. 常见问题与解决方案


    - 问题:LED发光强度不一致。
    - 解决方案:检查安装工艺,确保焊接温度和时间符合推荐标准。
    - 问题:LED亮度降低。
    - 解决方案:检查驱动电流是否超过最大额定值,进行必要的调整。

    7. 总结和推荐


    QBLP595-IW 0402 LED 是一款高性能的0402封装LED,适合于各种状态指示和背光应用。其小巧的尺寸、高亮度输出和高可靠性使其在市场上具有很强的竞争力。强烈推荐使用该产品,特别是在需要高效能和紧凑设计的应用场景中。

QBLP595-IW参数

参数
Vf-正向电压 3.2V
透镜形状 带平顶,矩形
波长 -
测试电流 20mA
显示颜色 白色
视角 150°
透镜类型 散射
长*宽*高 1mm*500μm*600μm
通用封装 0402
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

QBLP595-IW厂商介绍

QT-Brightek是一家致力于研发和生产高质量LED照明产品的公司。公司主营产品包括LED灯泡、LED灯条、LED面板灯等多种照明解决方案,广泛应用于商业照明、家居照明、工业照明以及户外照明等多个领域。

QT-Brightek的产品分类如下:
1. LED灯泡:适用于家庭、办公室等场所,提供节能、高亮度的照明效果。
2. LED灯条:适用于商业广告牌、装饰照明等,具有灵活的安装方式和丰富的色彩选择。
3. LED面板灯:适用于办公室、会议室等场所,提供均匀、舒适的照明环境。

QT-Brightek的优势:
1. 技术创新:公司拥有强大的研发团队,不断推出创新的LED照明产品。
2. 质量保证:严格遵循国际质量标准,确保产品的稳定性和可靠性。
3. 定制服务:根据客户需求提供个性化的照明解决方案,满足不同场景的需求。
4. 环保节能:LED照明产品具有低能耗、长寿命的特点,有助于减少能源消耗和降低碳排放。

QBLP595-IW数据手册

厂牌 PDF简要描述 下载
QT-BRIGHTEK 发光二极管 QT-BRIGHTEK QBLP595-IW QBLP595-IW数据手册

QBLP595-IW封装设计

查看详情并下载
Symbol
Footprint
3D Model
