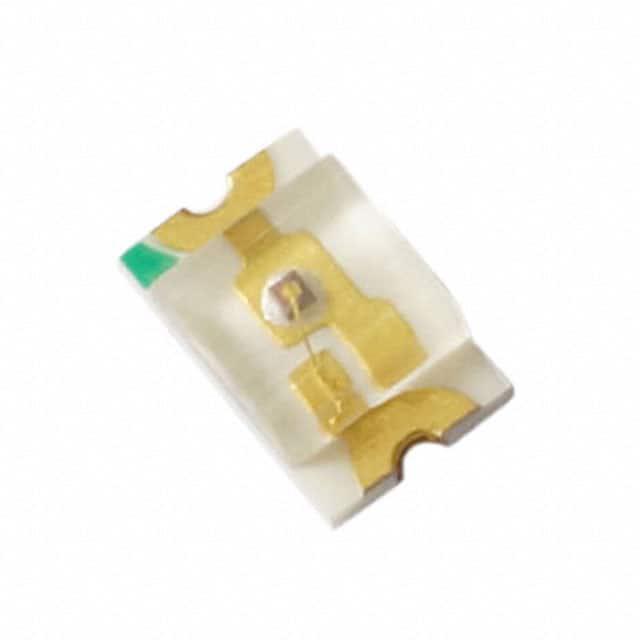

QBLP631-Y

产品分类: 发光二极管
厂牌: QT-BRIGHTEK
产品描述: 590nm 140° 2V 20mA 带平顶,矩形 透明 无色,黄色 0805 标准安装,贴片安装 2mm*1.25mm*900μm
供应商型号: 4469635
供应商: 海外现货
标准整包数: 5

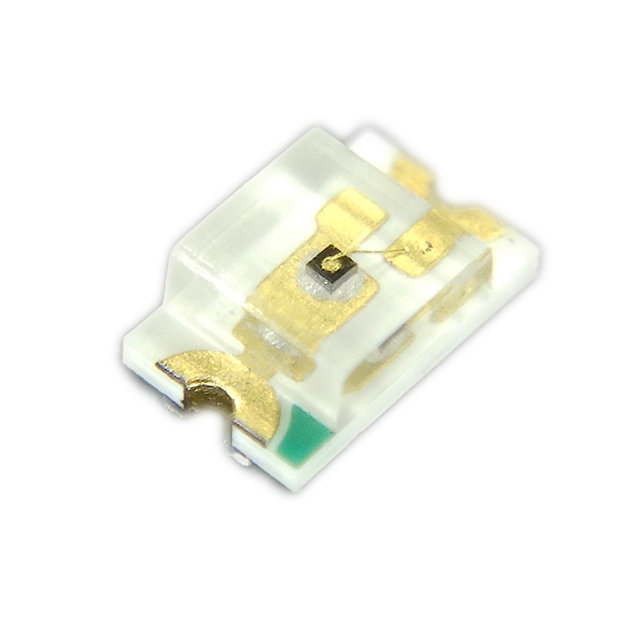

QT-BRIGHTEK 发光二极管 QBLP631-Y

QBLP631-Y概述

    QBLP631 系列 0805 LED 技术手册

    1. 产品简介


    QBLP631 系列 0805 LED 是一种超亮表面贴装(SMD)LED,提供多种颜色选择,适用于各种应用。该系列采用先进的 InGaN 和 AlInGaP 技术,结合高亮度输出和紧凑封装,是键盘背光和状态指示的理想选择。产品类型包括白光、蓝光、真绿光、红光、深红光、黄绿光、黄光及橙光。

    2. 技术参数


    电气/光学特性
    | 产品颜色 | IF(mA) | VF(V) | λD (nm) | IV(mcd) |

    | 白色 | 20 | 3.1 | - | 160-270 |
    | 蓝光 | 20 | 3.1 | 465-475 | 63-125 |
    | 真绿光 | 20 | 3.1 | 520-530 | 250-400 |
    | 红光 | 20 | 2.0 | 615-630 | 63-100 |
    | 深红光 | 20 | 2.0 | 630-650 | 32-50 |
    | 黄绿光 | 20 | 2.0 | 565-576 | 32-50 |
    | 黄光 | 20 | 2.0 | 585-595 | 80-150 |
    | 橙光 | 20 | 2.0 | 600-610 | 100-160 |
    绝对最大额定值
    | 材料 | Pd (mW) | IF (mA) | IFP (mA) | VR (V) | TOP (°C) | TST (°C) | TSOL (°C) |

    | AlInGaP | 75 | 30 | 125 | 5 | -40 ~ +80 | -40 ~ +85 | 260 |
    | InGaN | 111 | 30 | 125 | 5 | -40 ~ +80 | -40 ~ +85 | 260 |

    3. 产品特点和优势


    QBLP631 系列 0805 LED 的主要特点是其高亮度输出和小巧的外形尺寸。所有型号均符合 ISO9001、TS16949 和 RoHS 标准,确保产品质量和环保。此外,不同颜色的产品在光学特性上有所差异,以满足不同的应用需求。具体而言,真绿光具有最高的亮度,而深红光则适合需要特定波长的应用场景。

    4. 应用案例和使用建议


    该系列 LED 适用于多种应用场景,包括键盘背光、状态指示等。例如,在智能家电中,它们可用于显示设备的工作状态;在汽车照明中,可用于指示灯和仪表盘背光。使用建议方面,建议遵循推荐的焊接温度曲线和焊盘布局,以确保最佳的装配效果。另外,根据不同颜色的特点进行选择,可以更有效地匹配具体应用场景的需求。

    5. 兼容性和支持


    QBLP631 系列 LED 可以与其他 SMD 元件良好兼容,并且支持无铅焊接工艺。厂商提供了详细的资料和支持服务,包括技术咨询、售后维护等。对于制造商和设计者来说,这些都是非常重要的保障因素。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | LED 无法正常点亮 | 检查焊接点是否正确,确认电流电压是否达标 |
    | 发光强度不足 | 确认是否选择了合适的发光强度等级 |
    | 颜色偏差较大 | 检查是否选择了正确的颜色型号 |

    7. 总结和推荐


    QBLP631 系列 0805 LED 凭借其优异的光学性能、可靠的制造质量和广泛的应用范围,成为市场上备受欢迎的选择。无论是消费电子产品还是工业应用,该系列 LED 都能展现出色的表现。综上所述,我们强烈推荐这款产品用于各类需要高亮度 LED 的应用场合。

QBLP631-Y参数

参数
透镜类型 透明
Vf-正向电压 2V
透镜形状 带平顶,矩形
波长 590nm
测试电流 20mA
显示颜色 无色,黄色
视角 140°
长*宽*高 2mm*1.25mm*900μm
通用封装 0805
安装方式 标准安装,贴片安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

QBLP631-Y厂商介绍

QT-Brightek是一家致力于研发和生产高质量LED照明产品的公司。公司主营产品包括LED灯泡、LED灯条、LED面板灯等多种照明解决方案,广泛应用于商业照明、家居照明、工业照明以及户外照明等多个领域。

QT-Brightek的产品分类如下:
1. LED灯泡:适用于家庭、办公室等场所,提供节能、高亮度的照明效果。
2. LED灯条:适用于商业广告牌、装饰照明等,具有灵活的安装方式和丰富的色彩选择。
3. LED面板灯:适用于办公室、会议室等场所,提供均匀、舒适的照明环境。

QT-Brightek的优势:
1. 技术创新:公司拥有强大的研发团队,不断推出创新的LED照明产品。
2. 质量保证:严格遵循国际质量标准,确保产品的稳定性和可靠性。
3. 定制服务:根据客户需求提供个性化的照明解决方案,满足不同场景的需求。
4. 环保节能:LED照明产品具有低能耗、长寿命的特点,有助于减少能源消耗和降低碳排放。

QBLP631-Y数据手册

厂牌 PDF简要描述 下载
QT-BRIGHTEK 发光二极管 QT-BRIGHTEK QBLP631-Y QBLP631-Y数据手册

QBLP631-Y封装设计

查看详情并下载
Symbol
Footprint
3D Model
