QBLP651-IG

产品分类: 发光二极管
厂牌: QT-BRIGHTEK
产品描述: 525nm 40° 3.4V 20mA 圆形,带平顶 透明 无色,绿色 1206 标准安装,贴片安装 3mm*1.5mm*1.4mm
供应商型号: 4469643
供应商: 海外现货
标准整包数: 5

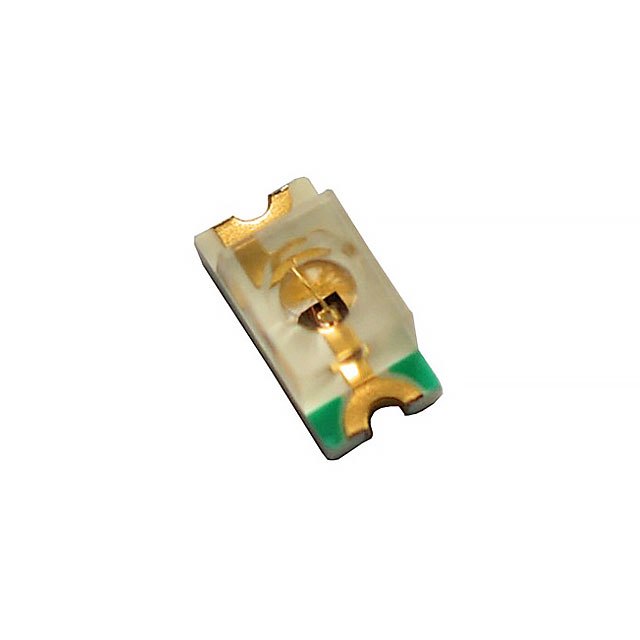

QT-BRIGHTEK 发光二极管 QBLP651-IG

QBLP651-IG概述

    QBLP651系列1206 LED带内透镜的产品技术手册

    产品简介


    QBLP651系列1206 LED带内透镜是一款具有高度集成性的LED组件,适用于多种电子设备。该系列产品包括白色、蓝色、绿色、红色、黄绿色、黄色和橙色等不同颜色的LED。这些LED采用1206封装,配备内透镜,拥有高亮度输出和小尺寸封装的特点,非常适合状态指示应用。

    技术参数


    - 电气/光学特性(T=25℃)
    | 颜色 | IF(mA) | VF(V) | λD (nm) | Iv(mcd) |

    | 白色 | 20 | 2.8 | 3.7 | 160 |
    | 蓝色 | 20 | 2.8 | 465-475 | 125-550 |
    | 绿色 | 20 | 2.8 | 520-530 | 1600-2700 |
    | 红色 | 20 | 1.7 | 615-630 | 320-600 |
    | 黄绿 | 20 | 1.7 | 565-576 | 80-150 |
    | 黄色 | 20 | 1.7 | 585-595 | 320-660 |
    | 橙色 | 20 | 1.7 | 600-610 | 200-450 |
    - 绝对最大额定值
    | 材料 | Pd (mW) | IF (mA) | IFP (mA) | VR (V) | TOP (℃) | TST (℃) | TSOL (℃) |

    | AlInGaP | 75 | 30 | 125 | 5 | -40至+80 | -40至+85 | 260 |
    | InGaN | 111 | 30 | 125 | 5 | -40至+80 | -40至+85 | 260 |
    - 发光强度IV(IF=20mA)
    | Bin | Min. | Max. | Unit |
    ||
    | I | 80 | 100 | mcd |
    | J | 100 | 125 | mcd |
    | K | 125 | 160 | mcd |
    | L | 160 | 200 | mcd |
    | M | 200 | 250 | mcd |
    | N | 250 | 320 | mcd |
    | O | 320 | 400 | mcd |
    | P | 400 | 500 | mcd |
    | Q | 500 | 630 | mcd |
    | R | 630 | 800 | mcd |
    | S | 800 | 1000 | mcd |
    | T | 1000 | 1250 | mcd |
    | U | 1250 | 1600 | mcd |
    | V | 1600 | 2000 | mcd |
    | W | 2000 | 2500 | mcd |
    | X | 2500 | 3200 | mcd |
    | Y | 3200 | 4000 | mcd |

    产品特点和优势


    1. 水清透镜:除了白色LED,其他颜色都采用了水清透镜。
    2. 高亮度:具有高亮度输出,非常适合状态指示和背光应用。
    3. 小型封装:1206封装,体积小巧。
    4. TS16949, ISO9001认证:保证产品质量和可靠性。
    5. RoHS合规:符合环保标准。

    应用案例和使用建议


    应用案例:
    - 状态指示:这些LED适用于各种设备的状态指示,如电源状态、信号状态等。
    - 背光应用:可以用于显示屏背光,提供均匀的光线分布。
    使用建议:
    - 焊接工艺:遵循手册中的焊接温度曲线进行焊接,确保LED的可靠性和使用寿命。
    - 正确安装:根据手册中的电气和光学特性进行安装,以达到最佳效果。

    兼容性和支持


    - 兼容性:该系列产品广泛兼容各种电子设备,能够与常见的电路板和控制器无缝连接。
    - 技术支持:厂商提供全面的技术支持和售后服务,确保用户在使用过程中得到及时的帮助。

    常见问题与解决方案


    - 问题1:焊接时LED损坏。
    - 解决方案:严格遵循焊接温度曲线,避免过高的焊接温度。

    - 问题2:LED亮度不足。
    - 解决方案:检查焊接质量和驱动电流,确保LED接收到足够的驱动电流。

    总结和推荐


    QBLP651系列1206 LED带内透镜是一款高性能的LED产品,适合多种应用场合。其高亮度输出、小型封装和广泛的兼容性使其成为市场上的热门选择。强烈推荐使用这款产品,特别是对于需要高可靠性和高性能的应用场合。

QBLP651-IG参数

参数
透镜类型 透明
Vf-正向电压 3.4V
透镜形状 圆形,带平顶
波长 525nm
测试电流 20mA
显示颜色 无色,绿色
视角 40°
长*宽*高 3mm*1.5mm*1.4mm
通用封装 1206
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QBLP651-IG厂商介绍

QT-Brightek是一家致力于研发和生产高质量LED照明产品的公司。公司主营产品包括LED灯泡、LED灯条、LED面板灯等多种照明解决方案,广泛应用于商业照明、家居照明、工业照明以及户外照明等多个领域。

QT-Brightek的产品分类如下:
1. LED灯泡:适用于家庭、办公室等场所,提供节能、高亮度的照明效果。
2. LED灯条:适用于商业广告牌、装饰照明等,具有灵活的安装方式和丰富的色彩选择。
3. LED面板灯:适用于办公室、会议室等场所,提供均匀、舒适的照明环境。

QT-Brightek的优势:
1. 技术创新:公司拥有强大的研发团队,不断推出创新的LED照明产品。
2. 质量保证:严格遵循国际质量标准,确保产品的稳定性和可靠性。
3. 定制服务:根据客户需求提供个性化的照明解决方案,满足不同场景的需求。
4. 环保节能:LED照明产品具有低能耗、长寿命的特点,有助于减少能源消耗和降低碳排放。

QBLP651-IG数据手册

厂牌 PDF简要描述 下载
QT-BRIGHTEK 发光二极管 QT-BRIGHTEK QBLP651-IG QBLP651-IG数据手册

QBLP651-IG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 1.5843
10+ ¥ 1.4211
100+ ¥ 1.2002
500+ ¥ 1.0754
1000+ ¥ 1.0754
库存: 2881
起订量: 40 增量: 0
交货地:
最小起订量为:10
合计: ¥ 14.21
直接购买
加入购物车
