首页  >  产品百科  >  QBLP653-O

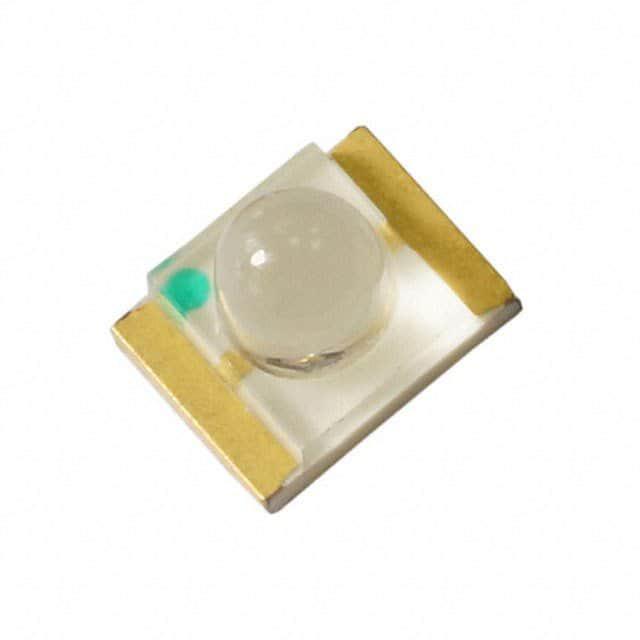

QBLP653-O

产品分类: 发光二极管
厂牌: QT-BRIGHTEK
产品描述: 605nm 15° 2V 20mA 圆形,带圆顶 透明 无色,橙色 1208 标准安装,贴片安装 3.2mm*2.4mm*2.6mm
供应商型号: 4469650
供应商: 海外现货
标准整包数: 5
QT-BRIGHTEK 发光二极管 QBLP653-O

QBLP653-O概述

    QBLP653 Series 1208 LED 技术手册

    1. 产品简介


    QBLP653系列1208LED是一种轻薄型表面贴装(SMD)发光二极管,适用于多种电子设备中的状态指示和背光应用。该系列产品采用水清透镜设计,具备高亮度、长寿命的特点。根据不同的颜色(如红、蓝、绿、黄、橙等),QBLP653系列1208LED具有不同的色度坐标和亮度级别,适用于广泛的应用领域。

    2. 技术参数


    QBLP653系列1208LED的技术参数如下:
    | 产品型号 | 颜色 | IF (mA) | VF (V) | λD (nm) | IV (mcd) |
    |
    | QBLP653-IW | 白色 | 20 | 3.1 | 460 | 100 |
    | QBLP653-IB | 蓝色 | 20 | 3.2 | 460 | 400 |
    | QBLP653-IG | 绿色 | 20 | 3.3 | 525 | 4000 |
    | QBLP653-R | 红色 | 20 | 2.0 | 625 | 2000 |
    | QBLP653-AG | 黄绿色 | 20 | 2.0 | 570 | 320 |
    | QBLP653-Y | 黄色 | 20 | 2.0 | 590 | 1600 |
    | QBLP653-O | 橙色 | 20 | 2.0 | 605 | 1600 |
    此外,QBLP653系列1208LED的工作环境温度范围为-40°C至+85°C,具备良好的电气特性和光谱特性。绝对最大额定值包括最大功率耗散(Pd)111 mW(InGaN技术)和75 mW(AlInGaP技术),最大正向电流(IF)为30 mA。

    3. 产品特点和优势


    - 轻薄设计:高度仅为2.5毫米,适合空间受限的设计。
    - 多色选择:提供红、蓝、绿、黄、橙等多种颜色,满足不同应用需求。
    - 高亮度输出:白光版本亮度可达180 mcd,绿光版本最高可达11000 mcd,确保在各种环境中均能清晰显示。
    - 高可靠性:符合TS16949、ISO9001和RoHS标准,保证产品质量和环保要求。

    4. 应用案例和使用建议


    QBLP653系列1208LED广泛应用于各种电子设备中的状态指示和背光。例如,在汽车仪表盘上,可以用于显示车辆的状态信息;在家电控制面板中,可以作为指示灯。为了获得最佳效果,建议使用推荐的焊接工艺和焊点布局。

    5. 兼容性和支持


    QBLP653系列1208LED与常见的PCB板焊接工艺兼容,且供应商提供了详细的焊接工艺指导和包装规范。对于技术支持和维护,制造商承诺在适用范围内提供全面的服务和支持。

    6. 常见问题与解决方案


    - 问题1:焊接时出现空洞现象。
    - 解决方案:检查焊料规格是否符合要求,重新调整焊接参数。
    - 问题2:LED亮度不均匀。
    - 解决方案:确认电压和电流是否稳定,检查电路连接是否正确。
    - 问题3:LED在高温环境下亮度下降。
    - 解决方案:使用散热材料,确保散热效果。

    7. 总结和推荐


    总体来看,QBLP653系列1208LED是一款高性能、高可靠性的LED产品,适用于多种电子设备中的状态指示和背光应用。由于其出色的性能、广泛的颜色选择和严格的质量控制,我们强烈推荐此产品。对于需要高亮度、高可靠性的应用场景,QBLP653系列1208LED无疑是一个理想的选择。

QBLP653-O参数

参数
测试电流 20mA
显示颜色 无色,橙色
视角 15°
透镜类型 透明
Vf-正向电压 2V
透镜形状 圆形,带圆顶
波长 605nm
长*宽*高 3.2mm*2.4mm*2.6mm
通用封装 1208
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QBLP653-O厂商介绍

QT-Brightek是一家致力于研发和生产高质量LED照明产品的公司。公司主营产品包括LED灯泡、LED灯条、LED面板灯等多种照明解决方案,广泛应用于商业照明、家居照明、工业照明以及户外照明等多个领域。

QT-Brightek的产品分类如下:
1. LED灯泡:适用于家庭、办公室等场所,提供节能、高亮度的照明效果。
2. LED灯条:适用于商业广告牌、装饰照明等,具有灵活的安装方式和丰富的色彩选择。
3. LED面板灯:适用于办公室、会议室等场所,提供均匀、舒适的照明环境。

QT-Brightek的优势:
1. 技术创新:公司拥有强大的研发团队,不断推出创新的LED照明产品。
2. 质量保证:严格遵循国际质量标准,确保产品的稳定性和可靠性。
3. 定制服务:根据客户需求提供个性化的照明解决方案,满足不同场景的需求。
4. 环保节能:LED照明产品具有低能耗、长寿命的特点,有助于减少能源消耗和降低碳排放。

QBLP653-O数据手册

厂牌 PDF简要描述 下载
QT-BRIGHTEK 发光二极管 QT-BRIGHTEK QBLP653-O QBLP653-O数据手册

QBLP653-O封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 1.7362
10+ ¥ 1.3679
100+ ¥ 1.2627
500+ ¥ 1.1785
1000+ ¥ 1.1785
库存: 1455
起订量: 40 增量: 0
交货地:
最小起订量为:10
合计: ¥ 13.67
