QBLP600-RGB-2897

产品分类: 发光二极管
厂牌: QT-BRIGHTEK
产品描述: 620nm(红色),525nm(绿色),465nm(蓝色) 140° 2V,3.2V,3.1V 20mA Red,20mA Green,20mA Blue 带平顶,矩形 透明 无色,红,红色,绿,绿色,蓝,蓝色 0606 贴片安装 1.6mm*1.5mm*900μm
供应商型号: 4469681
供应商: 海外现货
标准整包数: 5
QT-BRIGHTEK 发光二极管 QBLP600-RGB-2897

QBLP600-RGB-2897概述

    QBLP600-RGB-2897 0606 RGB LED 技术手册解析

    产品简介

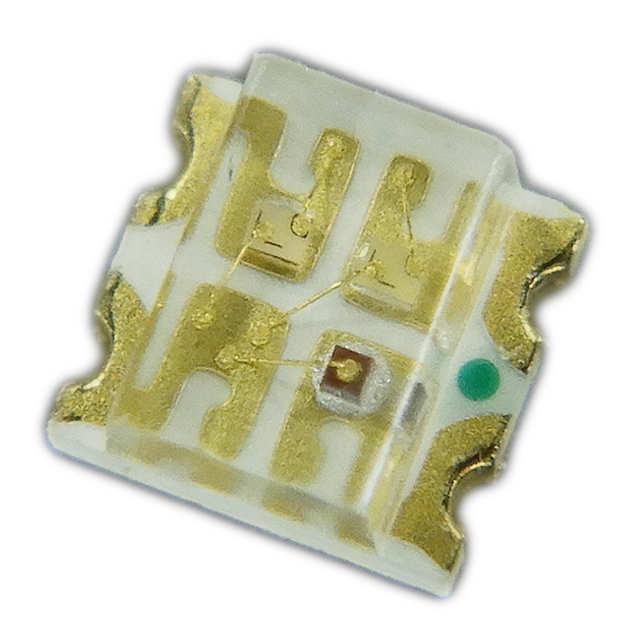

    QBLP600-RGB-2897 是一款 SMD 0606 封装的三色(红绿蓝)LED。这款高亮度的 LED 具备水清透镜,具有出色的亮度表现和小巧的外形尺寸。它们适用于键盘背光、状态指示以及色彩混合等多种应用领域。此外,QBLP600-RGB-2897 支持常见的阳极连接方式,采用 InGaN 和 AlInGaP 技术,确保了其在不同波长下的高亮度输出。

    技术参数


    QBLP600-RGB-2897 的关键技术参数如下表所示:
    | 参数 | 红色 | 绿色 | 蓝色 |
    ||
    | 额定电流 IF | 20 mA | 20 mA | 20 mA |
    | 前向电压 VF | 2.5 V (Min) | 3.7 V (Max) | 3.7 V (Max) |
    | 波长 λD | 615-630 nm | 520-530 nm | 460-470 nm |
    | 光通量 IV | 100 mcd (Min) | 400 mcd (Min) | 63 mcd (Min) |
    绝对最大额定值如下:
    - InGaN 技术:功率密度 Pd 为 111 mW,最大正向电流 IF 为 30 mA,最大正向脉冲电流 IFP 为 125 mA。
    - AlInGaP 技术:功率密度 Pd 为 75 mW,最大正向电流 IF 为 30 mA,最大正向脉冲电流 IFP 为 125 mA。

    产品特点和优势


    QBLP600-RGB-2897 的显著特点是高亮度输出和紧凑的设计,使其在有限空间内提供出色的视觉效果。水清透镜进一步增强了其在光线散射和颜色均匀度方面的表现。这些特点使其成为许多高要求应用的理想选择,如汽车照明、智能手机背光和各种消费电子产品。

    应用案例和使用建议


    QBLP600-RGB-2897 在多个领域都有广泛的应用。例如,在手机背光设计中,它能提供均匀且明亮的色彩,增强用户体验。在汽车尾灯和仪表盘照明中,它可以提供清晰而稳定的颜色显示。为了充分利用其潜力,建议设计师在电路布局时确保适当的散热设计,以避免因过热导致的性能下降。

    兼容性和支持


    QBLP600-RGB-2897 与标准 SMD 0606 脚位兼容,易于集成到现有设计中。制造商提供了详细的焊接指南和脚位布局图,帮助用户顺利完成组装。此外,QT-Brightek 提供技术支持和售后服务,确保用户的使用体验。

    常见问题与解决方案


    以下是一些常见问题及其解决方案:
    1. 问:如何处理焊接过程中的气泡问题?
    - 答: 使用适当的焊接温度曲线和焊料,遵循制造商提供的焊接指南。确保焊接区域充分清洁,避免助焊剂残留。
    2. 问:如果灯具长时间使用后出现亮度下降怎么办?
    - 答: 检查电路中的电流是否超过额定值。适当降低电流可以延长使用寿命。同时,确保良好的散热设计,避免因过热导致亮度衰减。

    总结和推荐


    QBLP600-RGB-2897 作为一款高性能的 SMD 0606 RGB LED,以其高亮度、小尺寸和多功能应用特点在市场上具有很强的竞争力。对于需要高效能背光或状态指示的场合,这款产品是一个不错的选择。通过合理的电路设计和布局,可以充分发挥其优势。综上所述,强烈推荐 QBLP600-RGB-2897 用于各类高性能电子产品设计中。

QBLP600-RGB-2897参数

参数
Vf-正向电压 2V,3.2V,3.1V
透镜形状 带平顶,矩形
波长 620nm(红色),525nm(绿色),465nm(蓝色)
测试电流 20mA Red,20mA Green,20mA Blue
显示颜色 无色,红,红色,绿,绿色,蓝,蓝色
视角 140°
透镜类型 透明
长*宽*高 1.6mm*1.5mm*900μm
通用封装 0606
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

QBLP600-RGB-2897厂商介绍

QT-Brightek是一家致力于研发和生产高质量LED照明产品的公司。公司主营产品包括LED灯泡、LED灯条、LED面板灯等多种照明解决方案,广泛应用于商业照明、家居照明、工业照明以及户外照明等多个领域。

QT-Brightek的产品分类如下:
1. LED灯泡:适用于家庭、办公室等场所,提供节能、高亮度的照明效果。
2. LED灯条:适用于商业广告牌、装饰照明等,具有灵活的安装方式和丰富的色彩选择。
3. LED面板灯:适用于办公室、会议室等场所,提供均匀、舒适的照明环境。

QT-Brightek的优势:
1. 技术创新:公司拥有强大的研发团队,不断推出创新的LED照明产品。
2. 质量保证:严格遵循国际质量标准,确保产品的稳定性和可靠性。
3. 定制服务:根据客户需求提供个性化的照明解决方案,满足不同场景的需求。
4. 环保节能:LED照明产品具有低能耗、长寿命的特点,有助于减少能源消耗和降低碳排放。

QBLP600-RGB-2897数据手册

厂牌 PDF简要描述 下载
QT-BRIGHTEK 发光二极管 QT-BRIGHTEK QBLP600-RGB-2897 QBLP600-RGB-2897数据手册

QBLP600-RGB-2897封装设计

查看详情并下载
Symbol
Footprint
3D Model
