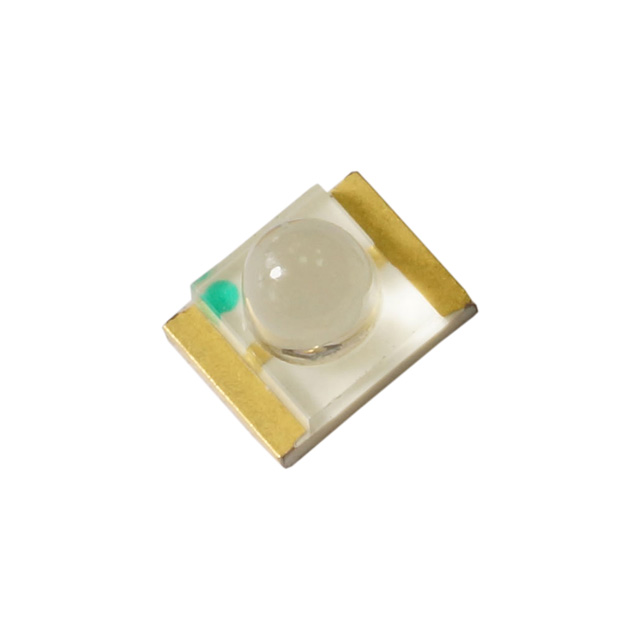

QBLP653-R

产品分类: 发光二极管
厂牌: QT-BRIGHTEK
产品描述: 625nm 15° 2V 20mA 圆形,带圆顶 透明 无色,红色 1208 标准安装,贴片安装 3.2mm*2.4mm*2.6mm
供应商型号: 4469651
供应商: 海外现货
标准整包数: 5

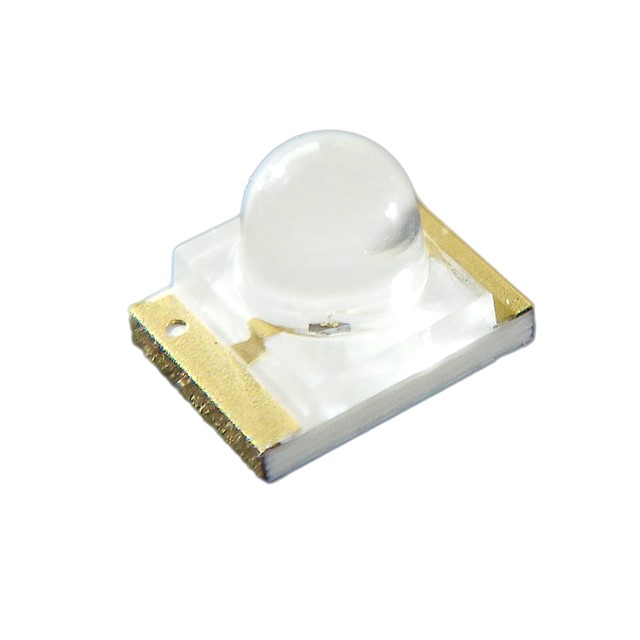

QT-BRIGHTEK 发光二极管 QBLP653-R

QBLP653-R概述

    QBLP653 Series 1208 LED:一款高效且多用途的LED光源



    产品简介




    QBLP653系列1208 LED是一款由QT-Brightek公司推出的表面贴装(SMD)发光二极管。该系列产品具有多种颜色选择,包括红色(R)、绿色(IG)、蓝色(IB)、黄色(AG)、黄色绿色(Y)和橙色(O)。这款LED适用于多种应用场合,如状态指示和背光照明。产品设计轻巧,采用倒装安装方式,具备高强度的光输出效果,高度为2.5毫米。此外,QBLP653系列LED具备IP67级别的防护能力,确保在不同环境下稳定运行。


    技术参数




    - 颜色及光通量:
    - 白色(IW):100-180 mcd @ 20 mA,色坐标:X=0.28,Y=0.29
    - 蓝色(IB):400-750 mcd @ 20 mA,峰值波长:455-465 nm
    - 绿色(IG):4000-11000 mcd @ 20 mA,峰值波长:520-530 nm
    - 红色(R):2000-3850 mcd @ 20 mA,峰值波长:620-630 nm
    - 黄色绿色(AG):320-620 mcd @ 20 mA,峰值波长:565-576 nm
    - 黄色(Y):1600-3400 mcd @ 20 mA,峰值波长:585-595 nm
    - 橙色(O):1600-3350 mcd @ 20 mA,峰值波长:600-610 nm

    - 最大电流(IF): 30 mA

    - 反向电压(VR): 5 V

    - 工作温度范围: -40°C 至 +80°C

    - 存储温度范围: -40°C 至 +85°C


    产品特点和优势




    QBLP653系列1208 LED的主要特点包括:

    - 封装耐用:IP67级防尘防水,适用于各类恶劣环境。
    - 高亮度:1208 SMD封装,高度仅为2.5毫米,具备出色的亮度表现。
    - 广泛的颜色选择:涵盖红、绿、蓝、黄等多种颜色,满足不同应用需求。
    - 多种视角:不同颜色的LED提供不同的观看角度,方便灵活配置。
    - 符合行业标准:TS16949和ISO9001认证,RoHS合规,确保高质量的产品标准。


    应用案例和使用建议




    QBLP653系列1208 LED在众多应用中均表现出色。例如,在状态指示方面,可以用于汽车仪表盘上的指示灯、家电设备的状态显示;在背光应用中,可用于手机屏幕背光、LED灯具等。根据实际应用需求,建议合理选择合适的电流和电压,以获得最佳的亮度和光效。


    兼容性和支持




    QBLP653系列1208 LED具有广泛的兼容性,可以轻松与其他电子元件集成。此外,制造商提供了详细的包装规范、焊接图和布局指南,确保安装过程顺利进行。对于技术支持,QT-Brightek公司还提供了一套全面的支持系统,包括详细的技术文档和客户支持服务,以确保用户能够充分利用该产品的全部潜力。


    常见问题与解决方案




    - Q:如何确定选择适合的颜色?
    - A: 根据应用需求选择对应的颜色和亮度级别。可以通过查阅技术手册中的电气和光学特性来选择合适的产品型号。

    - Q:如何正确焊接LED?
    - A: 使用推荐的焊膏规格和回流焊接曲线,确保焊接过程中的温度不超过260℃。


    总结和推荐




    总体来看,QBLP653系列1208 LED以其高效能、多样化的色彩选择和广泛应用场景成为一款非常优秀的LED产品。它不仅具备良好的物理特性和可靠性,而且经过严格的质量控制和测试,适用于各种工业和消费电子产品。如果您正在寻找一款可靠且高效的LED光源,强烈推荐考虑QBLP653系列1208 LED。

QBLP653-R参数

参数
波长 625nm
测试电流 20mA
显示颜色 无色,红色
视角 15°
透镜类型 透明
Vf-正向电压 2V
透镜形状 圆形,带圆顶
长*宽*高 3.2mm*2.4mm*2.6mm
通用封装 1208
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QBLP653-R厂商介绍

QT-Brightek是一家致力于研发和生产高质量LED照明产品的公司。公司主营产品包括LED灯泡、LED灯条、LED面板灯等多种照明解决方案,广泛应用于商业照明、家居照明、工业照明以及户外照明等多个领域。

QT-Brightek的产品分类如下:
1. LED灯泡:适用于家庭、办公室等场所,提供节能、高亮度的照明效果。
2. LED灯条:适用于商业广告牌、装饰照明等,具有灵活的安装方式和丰富的色彩选择。
3. LED面板灯:适用于办公室、会议室等场所,提供均匀、舒适的照明环境。

QT-Brightek的优势:
1. 技术创新:公司拥有强大的研发团队,不断推出创新的LED照明产品。
2. 质量保证:严格遵循国际质量标准,确保产品的稳定性和可靠性。
3. 定制服务:根据客户需求提供个性化的照明解决方案,满足不同场景的需求。
4. 环保节能:LED照明产品具有低能耗、长寿命的特点,有助于减少能源消耗和降低碳排放。

QBLP653-R数据手册

厂牌 PDF简要描述 下载
QT-BRIGHTEK 发光二极管 QT-BRIGHTEK QBLP653-R QBLP653-R数据手册

QBLP653-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
