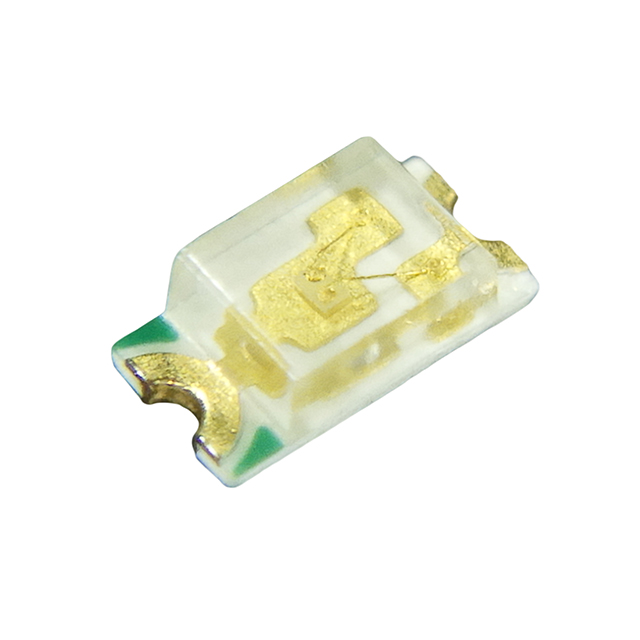

QBLP601-IG

产品分类: 发光二极管
厂牌: QT-BRIGHTEK
产品描述: 525nm 3.2V 20mA 带平顶,矩形 透明 无色 0603 贴片安装 1.6mm*800μm*600μm
供应商型号: 4469612
供应商: 海外现货
标准整包数: 5
QT-BRIGHTEK 发光二极管 QBLP601-IG

QBLP601-IG概述

    QBLP601 系列 0603 LED 技术手册

    产品简介


    QBLP601系列是一款表面贴装(SMD) 0603封装的LED,专为高亮度应用设计。这些LED具有透明透镜和黄扩散透镜,提供多种颜色选择,包括蓝色、绿色、白色、红色、深红、黄绿、黄色和橙色。它们适用于按键背光和状态指示应用,如汽车仪表盘、家电设备、医疗设备等。

    技术参数


    电气/光学特性(Ta=25℃)
    | 产品颜色 | 电流(mA) | 正向电压(V) | 波长(nm) | 光强(mcd) |

    | QBLP601-IB(蓝色) | 20 | 3.2 - 3.7 | 465 - 475 | 50 - 90 |
    | QBLP601-IG(真绿色) | 20 | 3.2 - 3.7 | 520 - 530 | 250 - 450 |
    | QBLP601-IW(白色) | 20 | 3.2 - 3.7 | - | 200 - 330 |
    | QBLP601-R(红色) | 20 | 2.0 - 2.5 | 620 - 630 | 80 - 100 |
    | QBLP601-S(深红色) | 20 | 2.0 - 2.5 | 630 - 650 | 25 - 45 |
    | QBLP601-AG(黄绿色) | 20 | 2.0 - 2.5 | 565 - 576 | 32 - 45 |
    | QBLP601-Y(黄色) | 20 | 2.0 - 2.5 | 585 - 595 | 80 - 150 |
    | QBLP601-O(橙色) | 20 | 2.0 - 2.5 | 600 - 610 | 80 - 165 |
    绝对最大额定值
    | 材料 | 功率(mW) | 电流(mA) | 峰值电流(mA) | 反向电压(V) | 工作温度范围(℃) | 存储温度范围(℃) | 溶锡温度范围(℃) |

    | InGaN (IB/IG/IW) | 111 | 30 | 125 | 5 | -40 ~ +80 | -40 ~ +100 | 260 |
    | AlInGaP (R/S/AG/Y/O) | 75 | 30 | 125 | 5 | -40 ~ +80 | -40 ~ +100 | 260 |
    占空比1/8@1KHz
    回流焊不超过10秒@260℃

    产品特点和优势


    QBLP601系列0603 LED具有以下显著特点和优势:
    - 超高亮度:采用InGaN技术和AlInGaP技术,提供多种颜色选择,满足不同应用需求。
    - 小体积:高度仅为0.60mm,适用于需要紧凑布局的设计。
    - 广泛适用:适用于按键背光和状态指示等多种应用场景。
    - 高可靠性:符合TS16949、ISO9001和RoHS标准。

    应用案例和使用建议


    应用案例
    - 汽车仪表盘:红色LED用于显示速度表和油量指示。
    - 家电设备:蓝色和绿色LED用于指示设备的工作状态。
    - 医疗设备:白色LED用于手术照明,确保足够的亮度和均匀分布。
    使用建议
    - 焊接温度控制:确保回流焊温度不超过260℃,时间不超过10秒。
    - 合理布局:考虑到0603 LED的小体积特性,建议在PCB布局时合理规划空间,以确保良好的散热效果。
    - 测试与校准:根据实际应用需求,可能需要进行光强和波长的校准,以确保达到预期效果。

    兼容性和支持


    QBLP601系列0603 LED与大多数主流SMT生产设备兼容。制造商提供详细的技术支持和售后服务,包括技术咨询、故障排除及维护服务。

    常见问题与解决方案


    1. 问题:LED灯珠在焊接过程中出现脱落现象。
    解决方案:检查焊接温度是否超出绝对最大额定值,确保焊接参数符合规范要求。
    2. 问题:LED光强不足。
    解决方案:检查工作电流是否达到规格要求,必要时调整电流以提升光强。
    3. 问题:LED波长偏离预期。
    解决方案:重新校准或更换对应波长的产品,确保符合应用需求。

    总结和推荐


    QBLP601系列0603 LED凭借其高亮度、小体积和广泛的适用性,成为一种极具竞争力的SMD LED产品。无论是在车载系统、家用电器还是医疗设备中,都能发挥出色的表现。强烈推荐给那些寻求高性能、稳定可靠LED解决方案的设计工程师和制造商。

QBLP601-IG参数

参数
Vf-正向电压 3.2V
透镜形状 带平顶,矩形
波长 525nm
测试电流 20mA
显示颜色 无色
视角 -
透镜类型 透明
长*宽*高 1.6mm*800μm*600μm
通用封装 0603
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

QBLP601-IG厂商介绍

QT-Brightek是一家致力于研发和生产高质量LED照明产品的公司。公司主营产品包括LED灯泡、LED灯条、LED面板灯等多种照明解决方案,广泛应用于商业照明、家居照明、工业照明以及户外照明等多个领域。

QT-Brightek的产品分类如下:
1. LED灯泡:适用于家庭、办公室等场所,提供节能、高亮度的照明效果。
2. LED灯条:适用于商业广告牌、装饰照明等,具有灵活的安装方式和丰富的色彩选择。
3. LED面板灯:适用于办公室、会议室等场所,提供均匀、舒适的照明环境。

QT-Brightek的优势:
1. 技术创新:公司拥有强大的研发团队,不断推出创新的LED照明产品。
2. 质量保证:严格遵循国际质量标准,确保产品的稳定性和可靠性。
3. 定制服务:根据客户需求提供个性化的照明解决方案,满足不同场景的需求。
4. 环保节能:LED照明产品具有低能耗、长寿命的特点,有助于减少能源消耗和降低碳排放。
