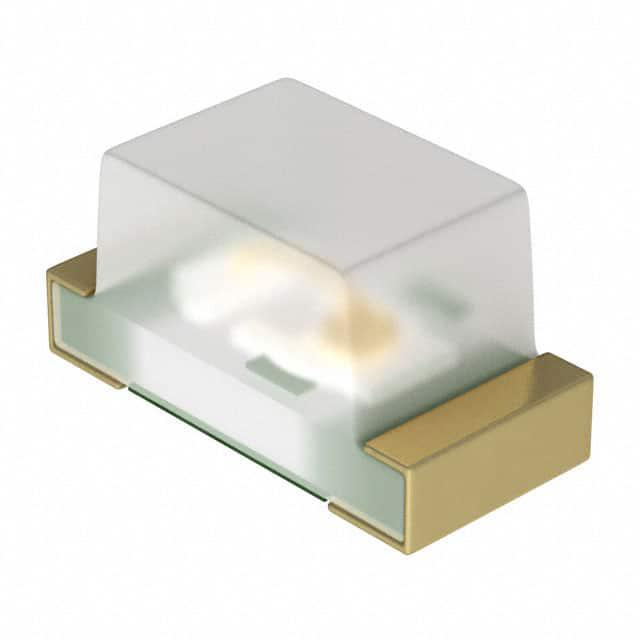

QBLP595-Y

产品分类: 发光二极管
厂牌: QT-BRIGHTEK
产品描述: 590nm 140° 2V 20mA 带平顶,矩形 透明 无色 0402 贴片安装 1mm*500μm*600μm
供应商型号: 4469609
供应商: 海外现货
标准整包数: 5

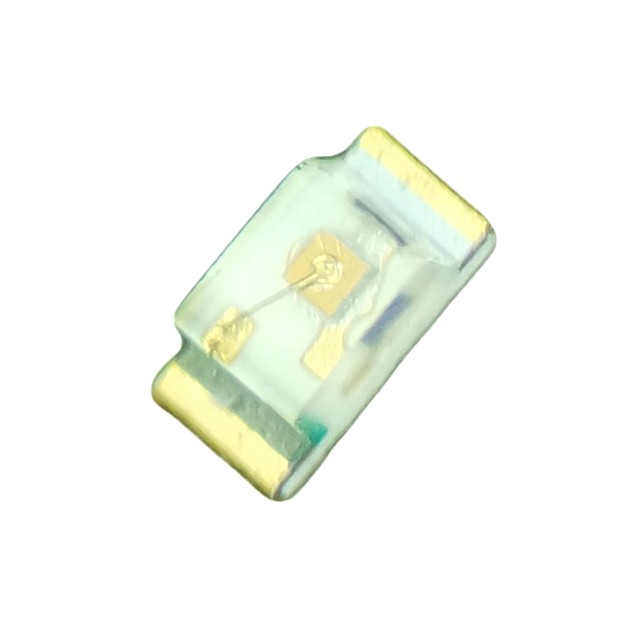

QT-BRIGHTEK 发光二极管 QBLP595-Y

QBLP595-Y概述

    QBLP595 Series 0402 LED 技术手册

    1. 产品简介


    QBLP595 系列 0402 LED 是一款紧凑型表面贴装二极管(SMD),特别适用于需要高亮度和小尺寸的应用。这款LED采用先进的InGaN和AllnGaP技术,提供多种颜色选择,如红色、橙色、黄色、黄绿色、真绿和蓝色。它具有水清透镜设计,且以卷带形式包装,适用于自动焊接工艺。这种0.5mm高度的LED非常适合键盘背光和状态指示应用。

    2. 技术参数


    电气/光学特性(Ta=25℃)
    - 红灯:
    - 最大正向电流 (IF): 20 mA
    - 最大正向电压 (VF): 2.5 V
    - 波长 (λD): 615~630 nm
    - 典型发光强度 (IV): 63~120 mcd
    - 橙灯:
    - 最大正向电流 (IF): 20 mA
    - 最大正向电压 (VF): 2.5 V
    - 波长 (λD): 600~610 nm
    - 典型发光强度 (IV): 80~165 mcd
    - 黄灯:
    - 最大正向电流 (IF): 20 mA
    - 最大正向电压 (VF): 2.5 V
    - 波长 (λD): 585~595 nm
    - 典型发光强度 (IV): 50~95 mcd
    - 黄绿色灯:
    - 最大正向电流 (IF): 20 mA
    - 最大正向电压 (VF): 2.5 V
    - 波长 (λD): 565~576 nm
    - 典型发光强度 (IV): 16~30 mcd
    - 真绿灯:
    - 最大正向电流 (IF): 20 mA
    - 最大正向电压 (VF): 3.7 V
    - 波长 (λD): 515~525 nm
    - 典型发光强度 (IV): 320~600 mcd
    - 蓝灯:
    - 最大正向电流 (IF): 20 mA
    - 最大正向电压 (VF): 3.7 V
    - 波长 (λD): 460~470 nm
    - 典型发光强度 (IV): 50~85 mcd
    绝对最大额定值
    - 材料功率 (Pd): 75 mW (AllnGaP),111 mW (InGaN)
    - 最大正向电流 (IF): 30 mA
    - 最大脉冲正向电流 (IFP): 125 mA (1/8 @ 1 KHz)
    - 最大反向电压 (VR): 5 V
    - 工作温度范围 (TOP): -40 ~ +80℃
    - 储存温度范围 (TST): -40 ~ +85℃
    - 解焊温度 (TSOL): 260℃
    前向电压 (VF)
    - AllnGaP: 1.7~2.5 V (IF=20mA)
    - InGaN: 2.8~3.7 V (IF=20mA)
    发光强度 (IV)
    - 16~800 mcd (IF=20mA)

    3. 产品特点和优势


    - 紧凑型设计:高度仅为0.5mm,适合空间有限的应用场景。
    - 高亮度输出:具备优秀的发光强度,特别是在真绿和红灯上表现出色。
    - 多功能性:支持多种颜色,能够满足不同应用场景的需求。
    - 耐用性:符合ISO9001标准,并且RoHS认证,确保产品环保合规。
    - 宽视角:140°典型视角,确保广泛的可视角度。

    4. 应用案例和使用建议


    应用案例
    - 状态指示:用于设备状态指示灯,尤其是在便携式设备中。
    - 背光应用:适用于键盘和其他需要背光的电子设备。
    使用建议
    - 在设计电路时,要考虑到不同颜色的LED的电流和电压特性。
    - 在安装过程中,确保使用正确的焊锡温度和时间,避免损坏LED。
    - 考虑到LED的不同发光强度,根据实际需求选择合适的型号。

    5. 兼容性和支持


    QBLP595系列LED与大多数现代自动焊接设备兼容,可直接使用标准SMT流程进行安装。供应商提供详尽的技术支持,包括焊接参数、焊盘布局和操作手册,确保客户能够顺利完成安装过程。

    6. 常见问题与解决方案


    - 问题:LED闪烁
    - 解决方案:检查电路中的电流和电压是否稳定,确认焊点无虚焊或短路现象。
    - 问题:LED亮度不足
    - 解决方案:调整电路中的电阻值,确保足够的电流供应;或者更换更高发光强度的LED型号。

    7. 总结和推荐


    QBLP595系列0402LED是一款高品质的小尺寸LED,适用于各种状态指示和背光应用。凭借其高亮度、良好的兼容性和出色的可靠性,该产品在市场上具有很高的竞争力。强烈推荐用于需要高精度和高效能的电子设备中。

QBLP595-Y参数

参数
透镜形状 带平顶,矩形
波长 590nm
测试电流 20mA
显示颜色 无色
视角 140°
透镜类型 透明
Vf-正向电压 2V
长*宽*高 1mm*500μm*600μm
通用封装 0402
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

QBLP595-Y厂商介绍

QT-Brightek是一家致力于研发和生产高质量LED照明产品的公司。公司主营产品包括LED灯泡、LED灯条、LED面板灯等多种照明解决方案,广泛应用于商业照明、家居照明、工业照明以及户外照明等多个领域。

QT-Brightek的产品分类如下:
1. LED灯泡:适用于家庭、办公室等场所,提供节能、高亮度的照明效果。
2. LED灯条:适用于商业广告牌、装饰照明等,具有灵活的安装方式和丰富的色彩选择。
3. LED面板灯:适用于办公室、会议室等场所,提供均匀、舒适的照明环境。

QT-Brightek的优势:
1. 技术创新:公司拥有强大的研发团队,不断推出创新的LED照明产品。
2. 质量保证:严格遵循国际质量标准,确保产品的稳定性和可靠性。
3. 定制服务:根据客户需求提供个性化的照明解决方案,满足不同场景的需求。
4. 环保节能:LED照明产品具有低能耗、长寿命的特点,有助于减少能源消耗和降低碳排放。
