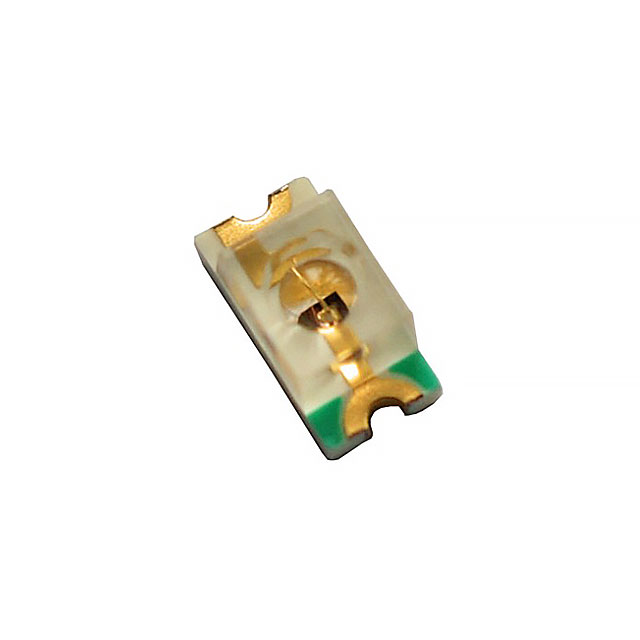

QBLP651-O

产品分类: 发光二极管
厂牌: QT-BRIGHTEK
产品描述: 605nm 40° 2V 20mA 圆形,带平顶 透明 无色,橙色 1206 标准安装,贴片安装 3mm*1.5mm*1.4mm
供应商型号: ET-4469644
供应商: 海外现货
标准整包数: 5
QT-BRIGHTEK 发光二极管 QBLP651-O

QBLP651-O概述

    QBLP651 Series 1206 LED with Inner Lens 技术手册解析

    1. 产品简介


    QBLP651系列1206 LED with Inner Lens 是一款由QT-Brightek公司生产的高亮度LED芯片。该系列具有多种颜色选择(白、蓝、绿、红、黄绿、黄、橙),适用于指示灯和背光应用。其独特的内透镜设计使得光线更加集中和均匀。此外,这些LED采用卷带式包装,便于自动化生产和装配。

    2. 技术参数


    - 颜色选项:
    - 白色 (QBLP651-IW)
    - 蓝色 (QBLP651-IB)
    - 真绿 (QBLP651-IG)
    - 红色 (QBLP651-R)
    - 黄绿 (QBLP651-AG)
    - 黄色 (QBLP651-Y)
    - 橙色 (QBLP651-O)
    - 电气/光学特性 (T=25°C):
    - 正向电流 IF: 20 mA
    - 正向电压 VF: 见下表
    - 波长 λD (nm): 见下表
    - 光通量 Iv (mcd): 见下表
    | 颜色 | IF (mA) | VF (V) | λD (nm) | Iv (mcd) |

    | 白色 | 20 | 2.8-3.2 | 3.7 | 160-320 |
    | 蓝色 | 20 | 2.8-3.1 | 465-475 | 125-550 |
    | 绿色 | 20 | 2.8-3.4 | 520-530 | 1600-2700 |
    | 红色 | 20 | 1.7-2.0 | 615-630 | 320-600 |
    | 黄绿 | 20 | 1.7-2.0 | 565-576 | 80-150 |
    | 黄色 | 20 | 1.7-2.0 | 585-595 | 320-660 |
    | 橙色 | 20 | 1.7-2.0 | 600-610 | 200-450 |
    - 最大额定值:
    - 功耗 Pd: 75 mW (AlInGaP), 111 mW (InGaN)
    - 正向电流 IF: 30 mA
    - 贯穿脉冲电流 IFP: 125 mA
    - 反向电压 VR: 5 V
    - 工作温度范围 TOP: -40°C 至 +80°C
    - 储存温度范围 TST: -40°C 至 +85°C
    - 焊接温度 TSOL: ≤260°C (≤10 秒)

    3. 产品特点和优势


    - 高亮度输出: 所有颜色均提供较高的光通量,特别是真绿色,可达 2700 mcd,非常适用于需要高亮度的应用。
    - 小尺寸封装: 尺寸为 1206(0.125×0.0625 英寸),高度仅为 1.40mm,非常适合空间受限的设计。
    - 内透镜设计: 内透镜设计能够有效提升光输出效率和方向性。
    - 多种颜色选择: 支持常见的 RGB 颜色以及其他颜色,适用于各种显示和指示应用。
    - 认证与合规性: 符合 ISO9001 和 RoHS 标准,确保产品的质量和环保性。

    4. 应用案例和使用建议


    - 应用领域:
    - 状态指示: 用于设备的状态指示灯,如电源、故障等。
    - 背光应用: 在小型显示器、仪表盘和按键背光中使用。
    - 使用建议:
    - 由于正向电压较低且正向电流可调,建议通过外部电路进行电流限制,以避免过热损坏。
    - 对于需要高亮度的应用,可以选择光通量较高的型号,如真绿色。
    - 在高湿环境中使用时,建议进行防潮处理,确保使用寿命。

    5. 兼容性和支持


    - 兼容性:
    - 该系列产品可与其他标准1206封装的LED互换,但建议在更换前确认电气参数和尺寸匹配。

    - 厂商支持:
    - QT-Brightek 提供详尽的技术支持,包括使用指南、样品申请和技术咨询。
    - 订单管理方面,QT-Brightek 也提供了灵活的批量订购和快速响应服务。

    6. 常见问题与解决方案


    - 问题: LED亮度过低
    - 解决办法: 检查正向电流设置是否符合要求,如果电流正常但亮度仍不足,可能需要检查电路连接和 PCB 设计。
    - 问题: 发热量过大
    - 解决办法: 减少驱动电流或增加散热措施,确保工作环境温度不超过规定范围。

    7. 总结和推荐


    QBLP651系列1206 LED with Inner Lens 在高亮度、小尺寸和多颜色选择方面表现出色,适用于多种工业和消费电子应用。其卓越的光学特性和机械可靠性使其在市场上具备强大的竞争力。强烈推荐在需要高亮度、紧凑设计的应用中使用这款LED产品。

QBLP651-O参数

参数
Vf-正向电压 2V
透镜形状 圆形,带平顶
波长 605nm
测试电流 20mA
显示颜色 无色,橙色
视角 40°
透镜类型 透明
长*宽*高 3mm*1.5mm*1.4mm
通用封装 1206
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

QBLP651-O厂商介绍

QT-Brightek是一家致力于研发和生产高质量LED照明产品的公司。公司主营产品包括LED灯泡、LED灯条、LED面板灯等多种照明解决方案,广泛应用于商业照明、家居照明、工业照明以及户外照明等多个领域。

QT-Brightek的产品分类如下:
1. LED灯泡:适用于家庭、办公室等场所,提供节能、高亮度的照明效果。
2. LED灯条:适用于商业广告牌、装饰照明等,具有灵活的安装方式和丰富的色彩选择。
3. LED面板灯:适用于办公室、会议室等场所,提供均匀、舒适的照明环境。

QT-Brightek的优势:
1. 技术创新:公司拥有强大的研发团队,不断推出创新的LED照明产品。
2. 质量保证:严格遵循国际质量标准,确保产品的稳定性和可靠性。
3. 定制服务:根据客户需求提供个性化的照明解决方案,满足不同场景的需求。
4. 环保节能:LED照明产品具有低能耗、长寿命的特点,有助于减少能源消耗和降低碳排放。

QBLP651-O数据手册

厂牌 PDF简要描述 下载
QT-BRIGHTEK 发光二极管 QT-BRIGHTEK QBLP651-O QBLP651-O数据手册

QBLP651-O封装设计

查看详情并下载
Symbol
Footprint
3D Model
