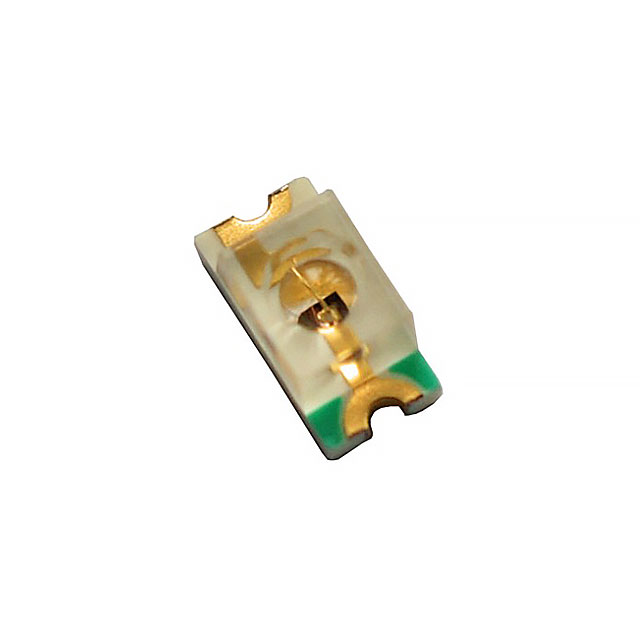

QBLP651-R

产品分类: 发光二极管
厂牌: QT-BRIGHTEK
产品描述: 620nm 40° 2V 20mA 圆形,带平顶 透明 无色,红色 1206 标准安装,贴片安装 3mm*1.5mm*1.4mm
供应商型号: 4469645
供应商: 海外现货
标准整包数: 5
QT-BRIGHTEK 发光二极管 QBLP651-R

QBLP651-R概述

    QBLP651 Series 1206 LED with Inner Lens:高性能LED产品技术手册

    产品简介


    QBLP651系列1206 LED是一种具有内置透镜的小型高亮度LED,设计用于多种应用领域。该系列产品采用了先进的InGaN(铟镓氮)和AlInGaP(铝铟镓磷)技术,能够提供出色的光学性能和稳定的电气特性。具体而言,其封装高度为1.40mm,拥有清晰的水白透镜(除白色外),并且提供了不同颜色选择以满足多样化需求。该LED广泛应用于状态指示和背光应用。
    主要特点:
    - 支持多种颜色:白、蓝、真绿、红、黄绿、黄、橙。
    - 内置透镜设计,提供40°至165°的宽广视角。
    - 高亮度输出和小尺寸结合,使其适合紧凑型设计。
    - 符合TS16949、ISO9001质量标准及RoHS环保规范。
    典型应用场景:
    - 状态指示灯
    - 背光系统
    - 消费类电子产品
    - 工业控制面板

    技术参数


    以下是QBLP651系列LED的关键技术参数:
    | 参数项 | 类型 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 色彩 | 白色
    | 额定电流(IF) 20 20 | mA |
    | 正向电压(VF) 2.8 | 3.2 | 3.7 | V |
    | 波长(λD) 400 | 450 | 500 | nm |
    | 发光强度(IV) 160 | 320 | 500 | mcd |
    绝对最大额定值:
    - 最大功率耗散:111 mW
    - 最大连续正向电流:30 mA
    - 最大反向电压:5 V
    - 工作温度范围:-40°C 至 +85°C
    焊接曲线:
    支持无铅焊接工艺,峰值温度不超过260°C,且时间不超过10秒。

    产品特点和优势


    QBLP651系列LED凭借其独特的技术和设计理念,在多个方面表现出显著优势:
    1. 高亮度输出:采用先进的InGaN和AlInGaP技术,确保了卓越的发光效率。
    2. 小封装尺寸:1206尺寸使它成为节省空间的理想选择。
    3. 宽广视角:根据不同的色彩,可提供40°至165°的视角覆盖。
    4. 高可靠性:符合多项国际认证,适用于严苛的工作环境。
    这些特性使得QBLP651系列LED在市场上极具竞争力,尤其在需要高性能和紧凑设计的应用中表现优异。

    应用案例和使用建议


    QBLP651系列LED已被广泛应用于消费电子设备的状态指示、工业控制面板的背光等功能中。例如,在智能家居设备中,其白色LED可以作为背景光源;而在医疗设备上,蓝色或绿色LED可用于警示信号。
    使用建议:
    - 在低温环境下使用时,需注意确保LED的工作温度不超过额定范围。
    - 为了实现最佳视觉效果,建议结合专用驱动电路调节电流。
    - 定期清洁LED表面,避免灰尘积累影响光线传输。

    兼容性和支持


    QBLP651系列LED与其他主流电子元件具有良好的兼容性,可轻松集成到现有系统中。同时,厂商提供全面的技术支持服务,包括样品申请、产品定制和技术咨询。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | LED发光亮度不足 | 检查驱动电路是否匹配,适当增加电流 |
    | 发热导致性能下降 | 确保散热良好,降低工作环境温度 |
    | 出现异常闪烁现象 | 检查焊点是否牢固,更换不良部件 |

    总结和推荐


    QBLP651系列1206 LED凭借其高亮度、宽广视角和高效能,是一款性能优异的LED产品。无论是在状态指示还是背光应用中,它都展现了卓越的表现力和可靠性。因此,我们强烈推荐此产品给追求高性能LED解决方案的用户。
    如果您正在寻找一款兼具稳定性和灵活性的LED产品,QBLP651系列将是您的理想选择。

QBLP651-R参数

参数
视角 40°
透镜类型 透明
Vf-正向电压 2V
透镜形状 圆形,带平顶
波长 620nm
测试电流 20mA
显示颜色 无色,红色
长*宽*高 3mm*1.5mm*1.4mm
通用封装 1206
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QBLP651-R厂商介绍

QT-Brightek是一家致力于研发和生产高质量LED照明产品的公司。公司主营产品包括LED灯泡、LED灯条、LED面板灯等多种照明解决方案,广泛应用于商业照明、家居照明、工业照明以及户外照明等多个领域。

QT-Brightek的产品分类如下:
1. LED灯泡:适用于家庭、办公室等场所,提供节能、高亮度的照明效果。
2. LED灯条:适用于商业广告牌、装饰照明等,具有灵活的安装方式和丰富的色彩选择。
3. LED面板灯:适用于办公室、会议室等场所,提供均匀、舒适的照明环境。

QT-Brightek的优势:
1. 技术创新:公司拥有强大的研发团队,不断推出创新的LED照明产品。
2. 质量保证:严格遵循国际质量标准,确保产品的稳定性和可靠性。
3. 定制服务:根据客户需求提供个性化的照明解决方案,满足不同场景的需求。
4. 环保节能:LED照明产品具有低能耗、长寿命的特点,有助于减少能源消耗和降低碳排放。

QBLP651-R数据手册

厂牌 PDF简要描述 下载
QT-BRIGHTEK 发光二极管 QT-BRIGHTEK QBLP651-R QBLP651-R数据手册

QBLP651-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 1.4577
10+ ¥ 1.3075
100+ ¥ 1.1043
500+ ¥ 0.9895
1000+ ¥ 0.9895
库存: 20160
起订量: 40 增量: 0
交货地:
最小起订量为:10
合计: ¥ 13.07
