QBLP615-IB

产品分类: 发光二极管
厂牌: QT-BRIGHTEK
产品描述: 460nm 150° 3.1V 20mA 带圆顶,矩形 透明 无色 SMD 贴片安装 3.2mm*1.4mm*1mm
供应商型号: 4469617
供应商: 海外现货
标准整包数: 5

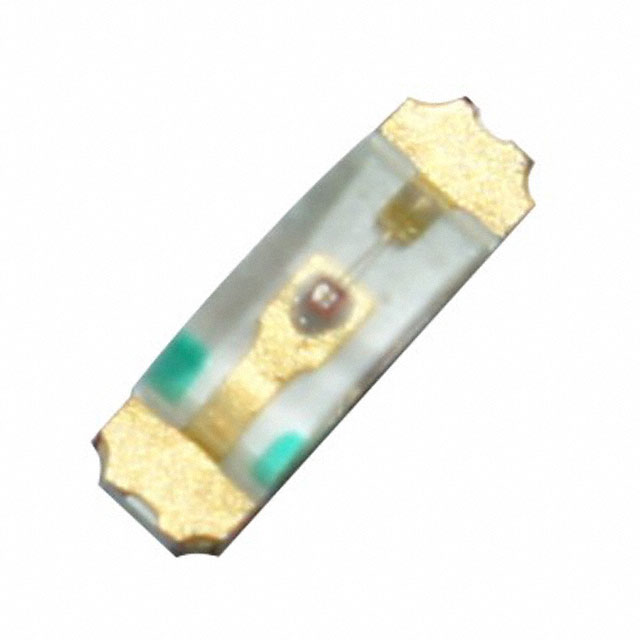

QT-BRIGHTEK 发光二极管 QBLP615-IB

QBLP615-IB概述

    QBLP615系列 1206侧视LED技术手册

    产品简介


    QBLP615系列是一款超亮1206侧视型LED,适用于小型设备和微型应用。其独特的水清透镜设计使其具备卓越的光学性能。该系列产品提供多种颜色选择,包括蓝色、绿色、红色、黄绿色、黄色、橙色及深红色,为不同应用场景提供了丰富的色彩选择。产品采用InGaN技术(用于蓝色和绿色)和AlInGaP技术(用于红色、黄色、橙色和深红色),确保了高亮度和稳定的光输出。其150度的宽视角使得它在各种方向上都能保持良好的可见性。

    技术参数


    QBLP615系列的电气和光学特性如下所示:
    | 产品型号 | 颜色 | IF(mA) | VF(V) | λD (nm) | IV(mcd) |
    |
    | QBLP615-IB | 蓝色 | 20 | 3.1 | 455 | 40 |
    | QBLP615-IG | 绿色 | 20 | 3.1 | 525 | 125 |
    | QBLP615-R | 红色 | 20 | 2.0 | 620 | 80 |
    | QBLP615-AG | 黄绿色 | 20 | 2.0 | 570 | 20 |
    | QBLP615-Y | 黄色 | 20 | 2.0 | 590 | 63 |
    | QBLP615-O | 橙色 | 20 | 2.0 | 605 | 80 |
    | QBLP615-S | 深红色 | 20 | 2.0 | 630 | 50 |
    绝对最大额定值:
    | 材料 | Pd (mW) | IF (mA) | IFP (mA) | VR (V) | TOP (°C) | TST (°C) | TSOL (°C) |

    | InGaN | 111 | 30 | 125 | 5 | -40 ~ +80 | -40 ~ +85 | 260 |
    | AlInGaP | 75 | 30 | 125 | 5 | -40 ~ +80 | -40 ~ +85 | 260 |

    产品特点和优势


    QBLP615系列具有以下显著优势:
    - 水清透镜:提升光学性能。
    - 高亮度:提供出色的视觉效果。
    - 小体积:高度仅为1.0mm,适用于空间受限的应用场合。
    - 高可靠性:通过TS16949和ISO9001认证,并符合RoHS标准。

    应用案例和使用建议


    QBLP615系列广泛应用于状态指示、背光照明及通用照明等领域。例如,在汽车仪表盘指示灯中,该LED可以提供清晰且持久的光线;在家电遥控器上,它们能够作为按键指示灯,提高用户体验。对于需要高亮度且对颜色有一定要求的应用场景,建议选择IV值较高的产品型号,以获得更好的显示效果。

    兼容性和支持


    该产品在制造过程中遵循严格的品质控制标准,并采用InGaN和AlInGaP材料制成。厂商提供了详细的封装指南和推荐的回流焊接温度曲线,有助于客户在生产和安装过程中确保产品质量。此外,厂商还提供了全面的技术支持和售后服务。

    常见问题与解决方案


    - 问题1:如何判断LED的颜色偏差?
    - 解决方案:根据数据手册中的λD范围来选择合适的型号。如果实际应用中发现偏差较大,可联系供应商更换符合要求的产品。

    - 问题2:焊接时需要注意哪些事项?
    - 解决方案:按照技术手册中的推荐焊接温度曲线进行焊接,并使用适合的助焊剂。确保焊接温度不超过260°C,时间不超过10秒。

    总结和推荐


    总体来看,QBLP615系列1206侧视LED凭借其优良的光学性能、小巧的外形尺寸以及广泛的适用范围,在各类电子设备中表现出色。无论是用于汽车、消费电子产品还是工业自动化领域,这些LED均能提供稳定可靠的性能。因此,强烈推荐此产品用于各种需要高亮度和良好色彩表现的应用场景。

QBLP615-IB参数

参数
显示颜色 无色
视角 150°
透镜类型 透明
Vf-正向电压 3.1V
透镜形状 带圆顶,矩形
波长 460nm
测试电流 20mA
长*宽*高 3.2mm*1.4mm*1mm
通用封装 SMD
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QBLP615-IB厂商介绍

QT-Brightek是一家致力于研发和生产高质量LED照明产品的公司。公司主营产品包括LED灯泡、LED灯条、LED面板灯等多种照明解决方案,广泛应用于商业照明、家居照明、工业照明以及户外照明等多个领域。

QT-Brightek的产品分类如下:
1. LED灯泡:适用于家庭、办公室等场所,提供节能、高亮度的照明效果。
2. LED灯条:适用于商业广告牌、装饰照明等,具有灵活的安装方式和丰富的色彩选择。
3. LED面板灯:适用于办公室、会议室等场所,提供均匀、舒适的照明环境。

QT-Brightek的优势:
1. 技术创新:公司拥有强大的研发团队,不断推出创新的LED照明产品。
2. 质量保证:严格遵循国际质量标准,确保产品的稳定性和可靠性。
3. 定制服务:根据客户需求提供个性化的照明解决方案,满足不同场景的需求。
4. 环保节能:LED照明产品具有低能耗、长寿命的特点,有助于减少能源消耗和降低碳排放。

QBLP615-IB数据手册

厂牌 PDF简要描述 下载
QT-BRIGHTEK 发光二极管 QT-BRIGHTEK QBLP615-IB QBLP615-IB数据手册

QBLP615-IB封装设计

查看详情并下载
Symbol
Footprint
3D Model
