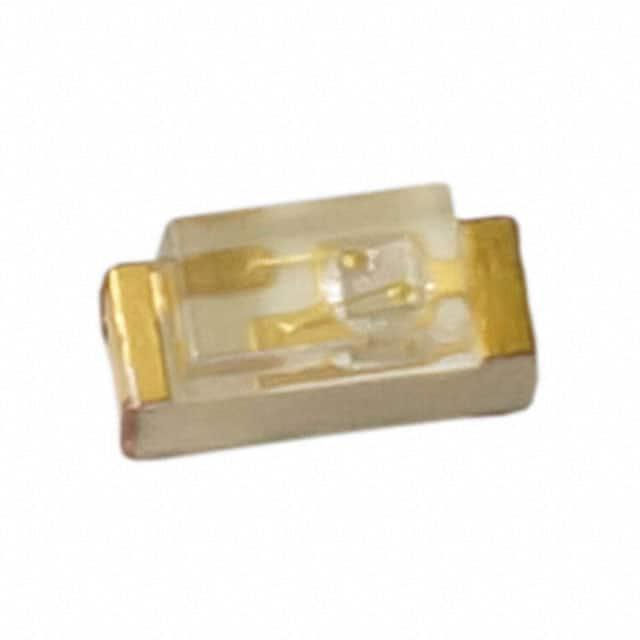

QBLP617-IB

产品分类: 发光二极管
厂牌: QT-BRIGHTEK
产品描述: 470nm 140° 3.1V 20mA 带平顶,矩形 透明 无色,蓝色 0602 标准安装,贴片安装 1.6mm*1.2mm*600μm
供应商型号: 4469623
供应商: 海外现货
标准整包数: 5
QT-BRIGHTEK 发光二极管 QBLP617-IB

QBLP617-IB概述

    QBLP617 Series 0602 LED:高性能侧视LED技术手册

    产品简介


    QBLP617 系列0602侧视LED是高亮度LED系列中的一款,具有紧凑的设计,适用于多种小型设备和微细应用。这款LED采用清晰的水色透镜封装,以提高光输出效率,并且提供真绿色(True Green)、蓝色(Blue)、红色(Red)、黄色绿色(Yellow Green)、黄色(Yellow)、橙色(Orange)及白色(White)等多种颜色选择。

    技术参数


    - 电流范围(IF):20mA
    - 正向电压(VF)
    - InGaN:2.8-3.7V
    - AlInGaP:1.7-2.5V
    - 发光强度(IV)
    - 蓝色:50-63 mcd
    - 真绿色:200-380 mcd
    - 红色:63-100 mcd
    - 黄色绿色:25-35 mcd
    - 黄色:80-150 mcd
    - 橙色:80-165 mcd
    - 白色:160-250 mcd
    - 视场角(Viewing Angle):140度
    - 工作温度范围(TOP):-40℃至+80℃
    - 存储温度范围(TST):-40℃至+85℃

    产品特点和优势


    QBLP617系列0602侧视LED具备多项独特功能和优势,使其在多个应用领域内脱颖而出。这些优势包括:
    - 高亮度:提供从低到高的多种发光强度选择,满足不同应用场景需求。
    - 紧凑设计:厚度仅为0.6mm,适应小尺寸和高密度包装的应用场合。
    - 多种颜色选项:支持多种颜色输出,涵盖从蓝色到白色的广泛光谱范围。
    - 高可靠性:通过TS16949、ISO9001认证,符合RoHS标准,确保长期可靠使用。

    应用案例和使用建议


    QBLP617系列0602侧视LED被广泛应用于状态指示、背光照明及通用用途。以下是几种常见的应用案例及其使用建议:
    - 状态指示:使用高亮度LED,能够更有效地显示系统状态。
    - 背光照明:适用于需要柔和均匀光线的应用,如键盘、显示屏等。
    - 通用用途:可以作为信号灯或装饰性灯具使用,增强设备的整体美观性。
    建议用户在使用时注意:
    - 确保正确安装和焊接,防止损坏LED。
    - 遵循推荐的焊接温度和时间,避免过热对LED造成伤害。

    兼容性和支持


    QBLP617系列0602侧视LED设计为可与其他标准电子元件兼容,可以轻松集成到现有电路中。制造商提供全面的技术支持和售后服务,包括在线资源、产品培训和技术文档,帮助用户更好地利用这款产品。

    常见问题与解决方案


    根据技术手册提供的信息,以下是一些用户可能遇到的问题及其解决方案:
    - 问题:LED不亮
    - 解决方案:检查电源电压和电流是否在额定范围内;确认焊接质量和连接线路无误。
    - 问题:颜色不准确
    - 解决方案:检查光源距离和角度,调整以获得最佳光效。

    总结和推荐


    综上所述,QBLP617系列0602侧视LED是一款多功能、高亮度、可靠性强的LED产品,适用于多种应用场景。其紧凑设计和多样化的颜色选择使其成为各种小型设备和微细应用的理想选择。我们强烈推荐此款产品,特别是对于寻求高性能LED的工程师和设计师来说。

QBLP617-IB参数

参数
视角 140°
透镜类型 透明
Vf-正向电压 3.1V
透镜形状 带平顶,矩形
波长 470nm
测试电流 20mA
显示颜色 无色,蓝色
长*宽*高 1.6mm*1.2mm*600μm
通用封装 0602
安装方式 标准安装,贴片安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

QBLP617-IB厂商介绍

QT-Brightek是一家致力于研发和生产高质量LED照明产品的公司。公司主营产品包括LED灯泡、LED灯条、LED面板灯等多种照明解决方案,广泛应用于商业照明、家居照明、工业照明以及户外照明等多个领域。

QT-Brightek的产品分类如下:
1. LED灯泡:适用于家庭、办公室等场所,提供节能、高亮度的照明效果。
2. LED灯条:适用于商业广告牌、装饰照明等,具有灵活的安装方式和丰富的色彩选择。
3. LED面板灯:适用于办公室、会议室等场所,提供均匀、舒适的照明环境。

QT-Brightek的优势:
1. 技术创新:公司拥有强大的研发团队,不断推出创新的LED照明产品。
2. 质量保证:严格遵循国际质量标准,确保产品的稳定性和可靠性。
3. 定制服务:根据客户需求提供个性化的照明解决方案,满足不同场景的需求。
4. 环保节能:LED照明产品具有低能耗、长寿命的特点,有助于减少能源消耗和降低碳排放。

QBLP617-IB数据手册

厂牌 PDF简要描述 下载
QT-BRIGHTEK 发光二极管 QT-BRIGHTEK QBLP617-IB QBLP617-IB数据手册

QBLP617-IB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 1.1611
10+ ¥ 1.0415
100+ ¥ 0.8796
500+ ¥ 0.8444
1000+ ¥ 0.8444
库存: 3920
起订量: 50 增量: 0
交货地:
最小起订量为:10
合计: ¥ 10.41
