QBLP631-IB

产品分类: 发光二极管
厂牌: QT-BRIGHTEK
产品描述: 470nm 140° 3.1V 20mA 带平顶,矩形 透明 无色,蓝色 0805 标准安装,贴片安装 2mm*1.25mm*900μm
供应商型号: 4469631
供应商: 海外现货
标准整包数: 5

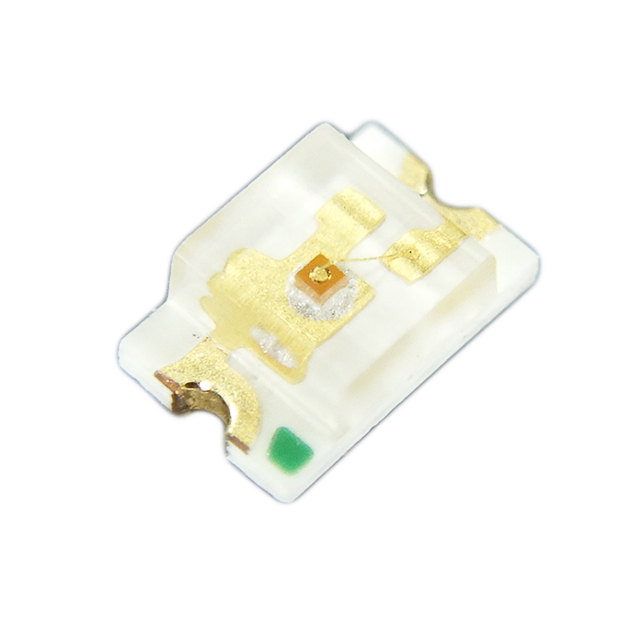

QT-BRIGHTEK 发光二极管 QBLP631-IB

QBLP631-IB概述

    QBLP631 Series 0805 LED 技术手册

    产品简介


    QBLP631系列是一款超亮0805 SMD LED,具有多种颜色选择,如白色、蓝色、真绿色、红色、深红色、黄绿色、黄色和橙色。这些LED采用先进的InGaN(铟镓氮)和AlInGaP(铝铟镓磷)技术,提供出色的亮度和小封装尺寸。其主要用途包括状态指示和背光应用。

    技术参数


    | 参数 | 白色 | 蓝色 | 真绿色 | 红色 | 深红色 | 黄绿色 | 黄色 | 橙色 |
    |
    | 额定电流(mA) | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 |
    | 正向电压(V) | 3.1 - 3.7 | 3.1 - 3.7 | 3.1 - 3.7 | 2.0 - 2.5 | 2.0 - 2.5 | 2.0 - 2.5 | 2.0 - 2.5 | 2.0 - 2.5 |
    | 主波长(nm) | 未定义 | 465 - 475 | 520 - 530 | 615 - 630 | 630 - 650 | 565 - 576 | 585 - 595 | 600 - 610 |
    | 光通量(mcd) | 160 - 270 | 63 - 125 | 250 - 400 | 63 - 100 | 32 - 50 | 32 - 50 | 80 - 150 | 100 - 160 |
    绝对最大额定值(所有型号):
    - 功率耗散:75 mW(AlInGaP),111 mW(InGaN)
    - 最大正向电流:30 mA
    - 最大反向电压:5 V
    - 工作温度范围:-40°C 到 +80°C
    - 储存温度范围:-40°C 到 +85°C

    产品特点和优势


    QBLP631系列LED具有以下显著特点:
    - 高亮度输出,适用于按键背光和状态指示。
    - 不同颜色选择,满足多样化的应用需求。
    - 水晶透镜设计(除白色外),提高视觉效果。
    - 兼容性高,可广泛应用于各种电子产品中。
    - 符合TS16949、ISO9001和RoHS标准,确保产品质量和环保。

    应用案例和使用建议


    QBLP631系列LED适合于以下应用场景:
    - 状态指示:适用于需要清晰指示的应用,如消费电子、工业控制面板等。
    - 背光应用:适用于需要均匀照明的场合,如键盘背光、仪表盘指示灯等。
    使用建议:
    - 在安装时应注意焊接温度不要超过260°C,焊接时间不超过10秒。
    - 推荐使用回流焊工艺,熔锡温度在178°C到192°C之间。

    兼容性和支持


    QBLP631系列LED与大多数电子设备兼容。制造商提供详尽的技术支持和维护服务,以帮助用户更好地使用和维护这些产品。

    常见问题与解决方案


    - 问题1:焊接后LED不亮
    - 解决方案:检查焊接温度和时间,确保符合推荐的参数。
    - 问题2:光通量低于预期
    - 解决方案:确认所选颜色的光通量范围,选择合适的型号。

    总结和推荐


    QBLP631系列LED凭借其卓越的性能和广泛的适用性,在市场上具备较强的竞争力。它能够满足不同应用场景的需求,是设计高性能电子产品的理想选择。我们强烈推荐此系列产品用于需要高亮度和精确色彩表现的应用场合。

QBLP631-IB参数

参数
Vf-正向电压 3.1V
透镜形状 带平顶,矩形
波长 470nm
测试电流 20mA
显示颜色 无色,蓝色
视角 140°
透镜类型 透明
长*宽*高 2mm*1.25mm*900μm
通用封装 0805
安装方式 标准安装,贴片安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

QBLP631-IB厂商介绍

QT-Brightek是一家致力于研发和生产高质量LED照明产品的公司。公司主营产品包括LED灯泡、LED灯条、LED面板灯等多种照明解决方案,广泛应用于商业照明、家居照明、工业照明以及户外照明等多个领域。

QT-Brightek的产品分类如下:
1. LED灯泡:适用于家庭、办公室等场所,提供节能、高亮度的照明效果。
2. LED灯条:适用于商业广告牌、装饰照明等,具有灵活的安装方式和丰富的色彩选择。
3. LED面板灯:适用于办公室、会议室等场所,提供均匀、舒适的照明环境。

QT-Brightek的优势:
1. 技术创新:公司拥有强大的研发团队,不断推出创新的LED照明产品。
2. 质量保证:严格遵循国际质量标准,确保产品的稳定性和可靠性。
3. 定制服务:根据客户需求提供个性化的照明解决方案,满足不同场景的需求。
4. 环保节能:LED照明产品具有低能耗、长寿命的特点,有助于减少能源消耗和降低碳排放。

QBLP631-IB数据手册

厂牌 PDF简要描述 下载
QT-BRIGHTEK 发光二极管 QT-BRIGHTEK QBLP631-IB QBLP631-IB数据手册

QBLP631-IB封装设计

查看详情并下载
Symbol
Footprint
3D Model
