QBLP595-IW-2897

产品分类: 发光二极管
厂牌: QT-BRIGHTEK
产品描述: 150° 3.1V 20mA 带平顶,矩形 扩散 白色 0402 标准安装,贴片安装 1mm*500μm*600μm
供应商型号: 4469688
供应商: 海外现货
标准整包数: 5
QT-BRIGHTEK 发光二极管 QBLP595-IW-2897

QBLP595-IW-2897概述

    QBLP595-IW-2897 0402 LED 产品技术手册

    产品简介

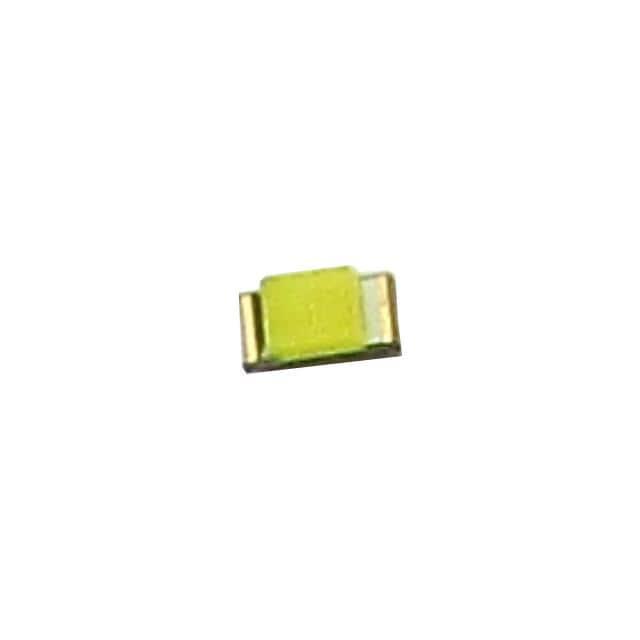

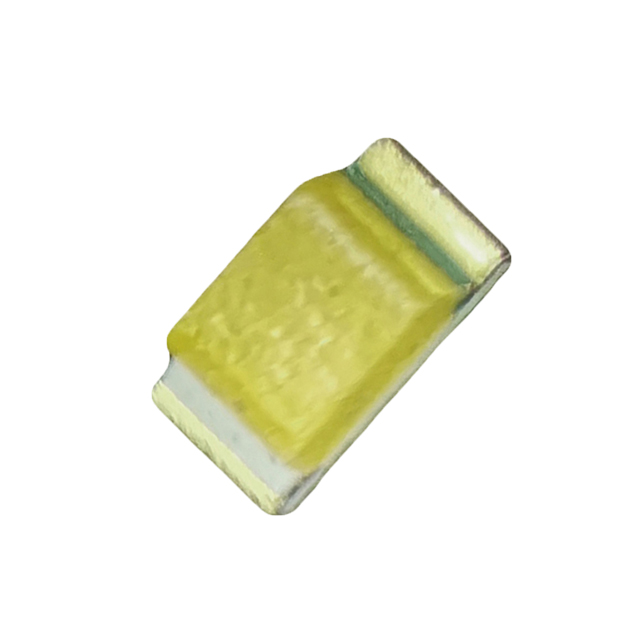

    QBLP595-IW-2897 是一种微型0402表面贴装LED,属于QT-Brightek芯片LED系列。这款LED采用扩散透镜设计,提供标准的卷带包装。其紧凑的尺寸和高度仅为0.5毫米,使其成为键帽背光和状态指示的理想选择。它使用InGaN技术,提供150度的典型视角。

    技术参数


    - 产品颜色:白色
    - 正向电流(IF):20 mA(典型值),最大3.1 mA
    - 正向电压(VF):2.8至3.7 V
    - 发光强度(IV):250到630 mcd(具体取决于BIN编号)
    - 色坐标:X=0.33,Y=0.33(典型值)
    - 绝对最大额定值
    - 功率:111 mW
    - 正向电流(IF):30 mA
    - 脉冲正向电流(IFP):125 mA
    - 反向电压(VR):5 V
    - 工作温度范围:-40°C 到 +80°C
    - 存储温度范围:-40°C 到 +85°C
    - 溶解极限温度:260°C(仅限IR回流焊,不超过10秒)

    产品特点和优势


    QBLP595-IW-2897 的显著特点是其高亮度输出和小体积。它的扩散透镜设计确保光线均匀分布,适合各种应用场景。此外,它符合ISO9001和RoHS标准,是一款环保型产品。

    应用案例和使用建议


    - 状态指示:适合于电子设备的状态指示灯,如电源指示灯。
    - 背光应用:适用于键盘背光和其他需要均匀光源的应用场景。
    使用建议:
    - 在焊接过程中,建议遵循推荐的回流焊接曲线,以确保最佳焊接效果。
    - 为了提高可靠性,建议使用合适的封装材料和工艺。

    兼容性和支持


    QBLP595-IW-2897 可以与大多数标准SMT生产线兼容。供应商提供了详细的技术支持和维护服务,确保用户能够获得最佳使用体验。

    常见问题与解决方案


    - 问题:如何正确存储?
    - 解决方案:应存放在干燥、温度适宜的环境中,避免直接阳光照射。
    - 问题:焊接时出现虚焊怎么办?
    - 解决方案:检查焊接曲线是否符合推荐值,必要时调整焊接参数。
    - 问题:LED亮度不足如何处理?
    - 解决方案:确认是否选择了正确的BIN编号,检查电路连接是否正常。

    总结和推荐


    QBLP595-IW-2897是一款高性能、低功耗的0402 LED,具有出色的亮度和均匀的光分布特性。其紧凑的设计和良好的可靠性使其在多种应用场景中表现出色。我们强烈推荐此产品用于需要高亮度和小尺寸LED的场合。

QBLP595-IW-2897参数

参数
测试电流 20mA
显示颜色 白色
视角 150°
透镜类型 扩散
Vf-正向电压 3.1V
透镜形状 带平顶,矩形
波长 -
长*宽*高 1mm*500μm*600μm
通用封装 0402
安装方式 标准安装,贴片安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

QBLP595-IW-2897厂商介绍

QT-Brightek是一家致力于研发和生产高质量LED照明产品的公司。公司主营产品包括LED灯泡、LED灯条、LED面板灯等多种照明解决方案,广泛应用于商业照明、家居照明、工业照明以及户外照明等多个领域。

QT-Brightek的产品分类如下:
1. LED灯泡:适用于家庭、办公室等场所,提供节能、高亮度的照明效果。
2. LED灯条:适用于商业广告牌、装饰照明等,具有灵活的安装方式和丰富的色彩选择。
3. LED面板灯:适用于办公室、会议室等场所,提供均匀、舒适的照明环境。

QT-Brightek的优势:
1. 技术创新:公司拥有强大的研发团队,不断推出创新的LED照明产品。
2. 质量保证:严格遵循国际质量标准,确保产品的稳定性和可靠性。
3. 定制服务:根据客户需求提供个性化的照明解决方案,满足不同场景的需求。
4. 环保节能:LED照明产品具有低能耗、长寿命的特点,有助于减少能源消耗和降低碳排放。

QBLP595-IW-2897数据手册

厂牌 PDF简要描述 下载
QT-BRIGHTEK 发光二极管 QT-BRIGHTEK QBLP595-IW-2897 QBLP595-IW-2897数据手册

QBLP595-IW-2897封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 1.6096
10+ ¥ 1.4438
100+ ¥ 1.2194
500+ ¥ 1.0926
1000+ ¥ 1.0926
库存: 1820
起订量: 35 增量: 0
交货地:
最小起订量为:10
合计: ¥ 14.43
