QBLP650-R

产品分类: 发光二极管
厂牌: QT-BRIGHTEK
产品描述: 630nm 2V 20mA 带平顶,矩形 透明 无色,红色 1206 标准安装,贴片安装 3.2mm*1.6mm*1.1mm
供应商型号: ET-4469639
供应商: 海外现货
标准整包数: 5

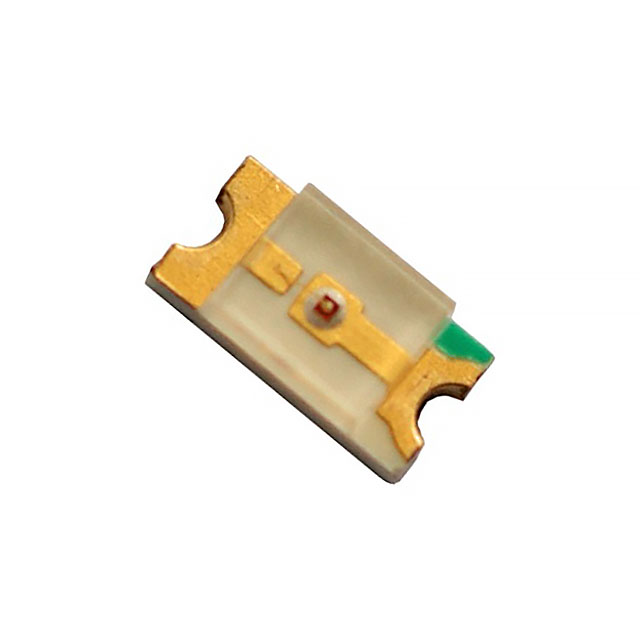

QT-BRIGHTEK 发光二极管 QBLP650-R

QBLP650-R概述

    QBLP650系列1206 LED产品技术手册

    1. 产品简介


    QBLP650系列1206 LED是一款高度轻巧且适用于各种背光应用的LED产品。采用InGaN技术和AllnGaP技术,分别用于蓝色、绿色、白色以及红色、黄色和橙色的产品。其透亮的水清镜片设计使其在汽车仪表盘照明、通信存储设备背光以及平板显示器背光等领域具有广泛的应用前景。

    2. 技术参数


    - 颜色选项:蓝色(IB)、绿色(IG)、白色(IW)、红色(R)、黄绿(AG)、黄色(Y)、橙色(O)
    - 正向电流(IF):20 mA(典型值),最大值为30 mA
    - 正向电压(VF):蓝、绿、白:3.3 V - 3.7 V;红、黄绿、黄、橙:2.0 V - 2.4 V
    - 波长(λ):蓝色:465 nm - 475 nm;绿色:520 nm - 530 nm;白色:X=0.29, Y=0.30;红色:620 nm - 630 nm;黄绿:565 nm - 575 nm;黄色:585 nm - 595 nm;橙色:601 nm - 611 nm
    - 亮度(IV):蓝色:25 mcd - 45 mcd;绿色:250 mcd - 400 mcd;白色:160 mcd - 250 mcd;红色:80 mcd - 110 mcd;黄绿:20 mcd - 45 mcd;黄色:63 mcd - 125 mcd;橙色:125 mcd - 180 mcd
    - 最大功率(Pd):蓝色/绿色/白色:120 mW;红色/黄绿/黄色/橙色:75 mW
    - 最高温度(TOP):-40°C ~ +85°C;测试温度(TST):-40°C ~ +90°C;表面温度(TSOL):260°C
    - 绝对最大额定值:正向脉冲电流(IFP):100 mA(仅限于IB/IG/IW)

    3. 产品特点和优势


    QBLP650系列1206 LED的主要优势在于其高性能和广泛的适用范围。产品采用了先进的InGaN和AllnGaP技术,能够在不同的颜色和应用场合中提供稳定可靠的性能。此外,其轻量化的设计和高效的散热能力使其非常适合用于汽车仪表盘、通信设备和显示屏背光等应用。

    4. 应用案例和使用建议


    - 汽车仪表盘照明:在汽车内部使用时,这种LED可以提供均匀而稳定的光线,确保驾驶者在夜间行驶时能够清晰读取仪表盘信息。
    - 通信设备背光:通过精确的颜色控制和高亮度输出,这种LED可以显著提高通信设备在不同光线条件下的可读性和美观度。
    - 显示屏背光:利用这种LED的高亮度和均匀发光特性,可以提高显示效果,增强用户体验。
    使用建议:在组装过程中,建议使用推荐的焊盘布局和回流焊接工艺,以确保最佳的焊接质量和长期可靠性。

    5. 兼容性和支持


    QBLP650系列1206 LED可以与其他标准1206尺寸的LED兼容。制造商提供了全面的技术支持和服务,包括详细的技术文档、样品和测试工具。

    6. 常见问题与解决方案


    - 问题:如何避免过热导致的LED损坏?
    解决办法:遵循推荐的最大功率和温度限制,确保良好的散热措施,如使用散热片或通风良好的安装位置。

    - 问题:如何确定正确的驱动电流?
    解决办法:根据应用要求和环境温度,参考技术手册中的电气特性表来选择合适的驱动电流,以确保最佳性能和使用寿命。

    7. 总结和推荐


    QBLP650系列1206 LED以其卓越的性能、可靠性和广泛应用范围,在市场上具有较强的竞争力。推荐在需要高亮度、色彩一致性和稳定性的应用中使用此款LED。同时,制造商提供的全面技术支持将帮助用户更好地理解和使用这款产品。

QBLP650-R参数

参数
测试电流 20mA
显示颜色 无色,红色
视角 -
透镜类型 透明
Vf-正向电压 2V
透镜形状 带平顶,矩形
波长 630nm
长*宽*高 3.2mm*1.6mm*1.1mm
通用封装 1206
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QBLP650-R厂商介绍

QT-Brightek是一家致力于研发和生产高质量LED照明产品的公司。公司主营产品包括LED灯泡、LED灯条、LED面板灯等多种照明解决方案,广泛应用于商业照明、家居照明、工业照明以及户外照明等多个领域。

QT-Brightek的产品分类如下:
1. LED灯泡:适用于家庭、办公室等场所,提供节能、高亮度的照明效果。
2. LED灯条:适用于商业广告牌、装饰照明等,具有灵活的安装方式和丰富的色彩选择。
3. LED面板灯:适用于办公室、会议室等场所,提供均匀、舒适的照明环境。

QT-Brightek的优势:
1. 技术创新:公司拥有强大的研发团队,不断推出创新的LED照明产品。
2. 质量保证:严格遵循国际质量标准,确保产品的稳定性和可靠性。
3. 定制服务:根据客户需求提供个性化的照明解决方案,满足不同场景的需求。
4. 环保节能:LED照明产品具有低能耗、长寿命的特点,有助于减少能源消耗和降低碳排放。

QBLP650-R数据手册

厂牌 PDF简要描述 下载
QT-BRIGHTEK 发光二极管 QT-BRIGHTEK QBLP650-R QBLP650-R数据手册

QBLP650-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
