首页  >  产品百科  >  QBLP650-IG

QBLP650-IG

产品分类: 发光二极管
厂牌: QT-BRIGHTEK
产品描述: 530nm 3.3V 20mA 带平顶,矩形 透明 无色,绿色 1206 标准安装,贴片安装 3.2mm*1.6mm*1.1mm
供应商型号: 4469637
供应商: 海外现货
标准整包数: 5

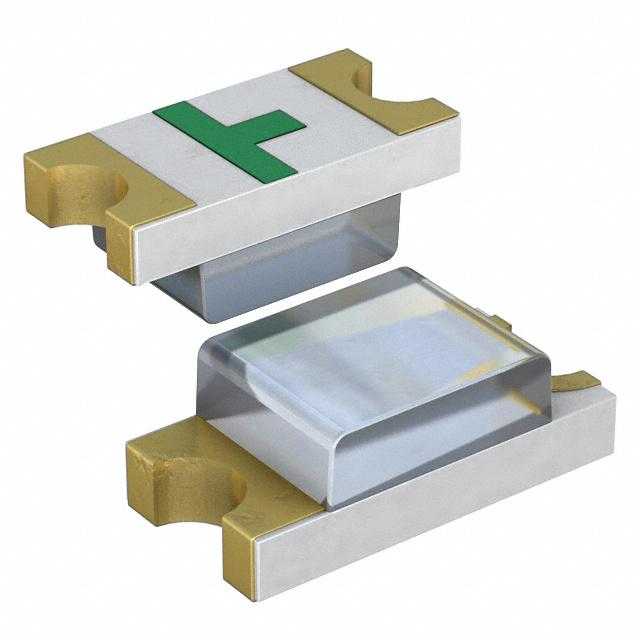

QT-BRIGHTEK 发光二极管 QBLP650-IG

QBLP650-IG概述

    QBLP650 系列 1206 LED 技术手册解析

    1. 产品简介


    QBLP650 系列 1206 LED 是一款适用于多种应用的高效 LED 元件。这类元件具有透水清晰的镜片、轻量化的设计,能够提供高亮度,尤其适合用于背光照明。根据不同的色彩需求,QBLP650 系列提供了蓝光(IB/IG/IW)、红光(R)、黄绿色(AG)、黄色(Y)和橙色(O)等多种颜色选择。这些元件广泛应用于汽车仪表盘照明、通信及存储设备的背光照明以及平板显示器背光等领域。

    2. 技术参数


    QBLP650 系列 1206 LED 的技术参数如下所示:
    | 产品型号 | 电流 (mA) | 正向电压 (VF, V) | 波长 (λ, nm) | 发光强度 (IV, mcd) |

    | QBLP650-IB 蓝光 | 20 | 3.3 | 465-475 | 25-45 |
    | QBLP650-IG 绿光 | 20 | 3.3 | 520-530 | 250-400 |
    | QBLP650-IW 白光 | 20 | 3.3 | X=0.29 Y=0.30 | 160-250 |
    | QBLP650-R 红光 | 20 | 2.0 | 620-630 | 80-110 |
    | QBLP650-AG 黄绿光 | 20 | 2.0 | 565-575 | 20-45 |
    | QBLP650-Y 黄光 | 20 | 2.0 | 585-595 | 63-125 |
    | QBLP650-O 橙光 | 20 | 2.0 | 601-611 | 125-180 |
    绝对最大额定值(T=25°C):
    - IB/IG/IW: 功率 Pd ≤ 120 mW,正向电流 IF ≤ 30 mA,峰值正向电流 IFP ≤ 100 mA,反向电压 VR ≤ 5 V,工作温度 TOP (-40 ~ +85°C),存储温度 TST (-40 ~ +90°C),最高回流焊温度 TSOL (≤ 260°C)。
    - R/AG/Y/O: 功率 Pd ≤ 75 mW,正向电流 IF ≤ 30 mA,峰值正向电流 IFP ≤ 60 mA,反向电压 VR ≤ 5 V,工作温度 TOP (-40 ~ +85°C),存储温度 TST (-40 ~ +90°C),最高回流焊温度 TSOL (≤ 260°C)。

    3. 产品特点和优势


    QBLP650 系列 1206 LED 主要特点是其透水清晰的镜片设计和高效能,特别是在背光应用方面表现突出。此外,该系列元件还具备优异的颜色一致性、高亮度以及稳定的电性能。其轻量级设计使其非常适合应用于微型产品中,同时其高可靠性符合汽车行业严格的 TS16949 和 ISO9001 认证标准,并满足 RoHS 环保要求。

    4. 应用案例和使用建议


    QBLP650 系列 LED 广泛应用于汽车仪表盘照明和按钮照明、电信和存储设备的背光以及平板显示器背光等领域。例如,在汽车应用中,这些元件可以用于显示车辆的各种状态信息,如燃油指示、速度等。为了确保最佳效果,建议在安装过程中严格遵循推荐的工作温度范围,并保持良好的散热条件。

    5. 兼容性和支持


    QBLP650 系列 LED 支持各种电气接口和连接方式,便于与其他电子元件集成。制造商提供了详细的文档和支持,帮助客户进行产品集成和维护。此外,产品包装采用先进的防静电保护措施,确保在运输和储存过程中的安全。

    6. 常见问题与解决方案


    以下是一些常见的使用问题及其解决方案:
    - 问题:LED 长时间使用后亮度降低
    - 解决方案: 请检查是否安装在合适的散热环境中,并确保没有过热情况发生。如果问题持续,请联系技术支持。
    - 问题:安装过程中元件损坏
    - 解决方案: 请按照正确的焊接工艺和温度曲线进行操作,确保使用适当的焊接设备和技术。
    - 问题:发光颜色不一致
    - 解决方案: 检查所选型号的波长范围是否匹配,确认是否按照制造商的要求进行了正确配置。

    7. 总结和推荐


    综上所述,QBLP650 系列 1206 LED 是一款功能强大且可靠的产品,特别适合于需要高效能和高亮度的应用场合。它在背光照明领域的出色表现使其成为众多电子设备的理想选择。我们强烈推荐这款产品给需要高性能、高品质 LED 解决方案的客户。

QBLP650-IG参数

参数
显示颜色 无色,绿色
视角 -
透镜类型 透明
Vf-正向电压 3.3V
透镜形状 带平顶,矩形
波长 530nm
测试电流 20mA
长*宽*高 3.2mm*1.6mm*1.1mm
通用封装 1206
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QBLP650-IG厂商介绍

QT-Brightek是一家致力于研发和生产高质量LED照明产品的公司。公司主营产品包括LED灯泡、LED灯条、LED面板灯等多种照明解决方案,广泛应用于商业照明、家居照明、工业照明以及户外照明等多个领域。

QT-Brightek的产品分类如下:
1. LED灯泡:适用于家庭、办公室等场所,提供节能、高亮度的照明效果。
2. LED灯条:适用于商业广告牌、装饰照明等,具有灵活的安装方式和丰富的色彩选择。
3. LED面板灯:适用于办公室、会议室等场所,提供均匀、舒适的照明环境。

QT-Brightek的优势:
1. 技术创新:公司拥有强大的研发团队,不断推出创新的LED照明产品。
2. 质量保证:严格遵循国际质量标准,确保产品的稳定性和可靠性。
3. 定制服务:根据客户需求提供个性化的照明解决方案,满足不同场景的需求。
4. 环保节能:LED照明产品具有低能耗、长寿命的特点,有助于减少能源消耗和降低碳排放。

QBLP650-IG数据手册

厂牌 PDF简要描述 下载
QT-BRIGHTEK 发光二极管 QT-BRIGHTEK QBLP650-IG QBLP650-IG数据手册

QBLP650-IG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 1.5843
10+ ¥ 1.4211
100+ ¥ 1.2002
500+ ¥ 1.0754
1000+ ¥ 1.0754
库存: 2910
起订量: 40 增量: 0
交货地:
最小起订量为:10
合计: ¥ 14.21
