首页  >  产品百科  >  QBLP674-IWM-NW

QBLP674-IWM-NW

产品分类: 发光二极管
厂牌: QT-BRIGHTEK
产品描述: 4μm(K) 120° 3.2V 30mA 带平顶,椭圆形 扩散 白色,黄色 PLCC-2 标准安装,贴片安装 2.8mm*1.4mm*850μm
供应商型号: 4469706
供应商: 海外现货
标准整包数: 5

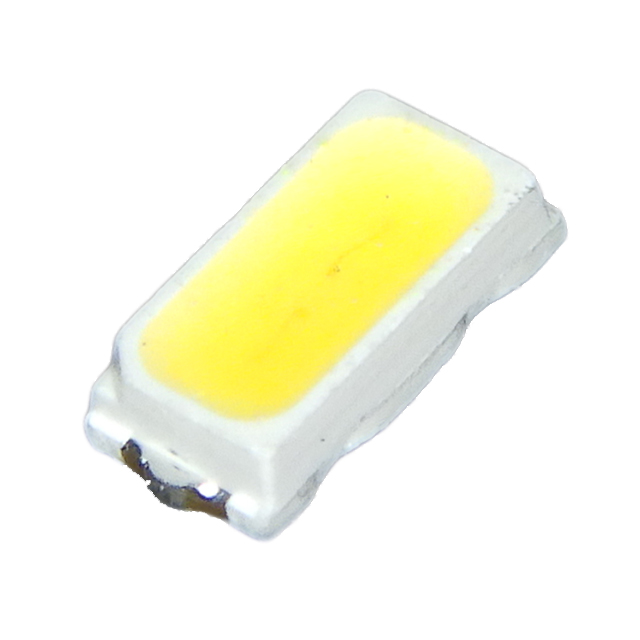

QT-BRIGHTEK 发光二极管 QBLP674-IWM-NW

QBLP674-IWM-NW概述

    QBLP674-IWM-XX 3014 PLCC 2 LED 技术手册解析



    产品简介




    产品类型与功能:QBLP674-IWM-XX 是一种低轮廓高亮度LED,高度仅为0.75mm,具备30mA的额定电流。该产品具有扩散透镜,适用于室内照明和一般用途。

    主要功能:具备多种色温(暖白、自然白、冷白),能够满足不同应用场景下的照明需求。

    应用领域:广泛应用于建筑和户外照明、家用电器以及通用照明等领域。


    技术参数




    - 色温范围:暖白(2760K-3260K),自然白(3640K-4240K),冷白(5300K-7050K)
    - 电流(IF):30mA
    - 正向电压(VF):暖白(2.8V-3.4V),自然白(2.8V-3.4V),冷白(2.8V-3.4V)
    - 光通量(IV):暖白(2400mcd-3200mcd),自然白(2400mcd-3400mcd),冷白(2400mcd-3400mcd)
    - 最大功率(Pd):100mW
    - 最大电流(IFP):100mA
    - 最大反向电压(VR):5V
    - 工作温度范围(TOP):-30°C至+85°C
    - 存储温度范围(TST):-40°C至+100°C
    - 焊接温度:260°C(10秒内)


    产品特点和优势




    独特功能:
    - 高亮度和低热阻设计,确保长时间稳定运行。
    - 扩散透镜的设计使得光线分布更加均匀。
    - 包装采用带卷式设计,方便运输和安装。

    优势:
    - 广泛的应用场景,特别是在室内照明和通用照明方面表现优异。
    - 高显色指数(CRI)80,适合需要高色彩还原度的应用场景。
    - 符合TS16949和ISO9001认证标准,RoHS合规,保证产品质量和环保要求。


    应用案例和使用建议




    应用场景:
    - 室内照明,例如家庭、办公室、酒店等场所的顶灯和壁灯。
    - 户外照明,例如庭院、公园、商业街道等公共场所的照明设施。
    - 家用电器,如冰箱、微波炉等设备上的指示灯。

    使用建议:
    - 在安装过程中,确保焊点位置正确且牢固,避免过热损坏。
    - 在实际应用中,可以考虑并联或串联使用以达到更高的亮度或更宽的色温选择范围。
    - 注意不同色温LED的选择,以适应不同的环境需求。


    兼容性和支持




    - 兼容性:该产品适用于PLCC封装的标准电路板布局,兼容各种常见LED驱动电路。
    - 支持:制造商提供详细的技术文档和应用指南,便于用户快速上手和解决问题。


    常见问题与解决方案




    问题1:如何确定正确的色温?
    - 解决办法:根据具体应用场景的需求选择合适的色温。比如,家居照明通常选择暖白色(2760K-3260K),而商业或户外照明则可能选择自然白或冷白。

    问题2:如何正确焊接LED?
    - 解决办法:遵循推荐的焊接温度和时间参数(260°C,10秒内),使用符合标准的锡膏进行焊接。


    总结和推荐




    QBLP674-IWM-XX 3014 PLCC 2 LED凭借其高亮度、低热阻及广泛的色温选择范围,在室内和户外照明等多个领域展现出强大的竞争力。其卓越的产品性能、广泛的应用场景以及完善的配套支持,使其成为一款值得推荐的高性能LED产品。

QBLP674-IWM-NW参数

参数
Vf-正向电压 3.2V
透镜形状 带平顶,椭圆形
波长 4μm(K)
测试电流 30mA
显示颜色 白色,黄色
视角 120°
透镜类型 扩散
长*宽*高 2.8mm*1.4mm*850μm
通用封装 PLCC-2
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

QBLP674-IWM-NW厂商介绍

QT-Brightek是一家致力于研发和生产高质量LED照明产品的公司。公司主营产品包括LED灯泡、LED灯条、LED面板灯等多种照明解决方案,广泛应用于商业照明、家居照明、工业照明以及户外照明等多个领域。

QT-Brightek的产品分类如下:
1. LED灯泡:适用于家庭、办公室等场所,提供节能、高亮度的照明效果。
2. LED灯条:适用于商业广告牌、装饰照明等,具有灵活的安装方式和丰富的色彩选择。
3. LED面板灯:适用于办公室、会议室等场所,提供均匀、舒适的照明环境。

QT-Brightek的优势:
1. 技术创新:公司拥有强大的研发团队,不断推出创新的LED照明产品。
2. 质量保证:严格遵循国际质量标准,确保产品的稳定性和可靠性。
3. 定制服务:根据客户需求提供个性化的照明解决方案,满足不同场景的需求。
4. 环保节能:LED照明产品具有低能耗、长寿命的特点,有助于减少能源消耗和降低碳排放。

QBLP674-IWM-NW数据手册

厂牌 PDF简要描述 下载
QT-BRIGHTEK 发光二极管 QT-BRIGHTEK QBLP674-IWM-NW QBLP674-IWM-NW数据手册

QBLP674-IWM-NW封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 1.738
10+ ¥ 1.3694
100+ ¥ 1.264
500+ ¥ 1.1798
1000+ ¥ 1.1798
库存: 1920
起订量: 40 增量: 0
交货地:
最小起订量为:10
合计: ¥ 13.69
