QBLP617-Y

产品分类: 发光二极管
厂牌: QT-BRIGHTEK
产品描述: 590nm 140° 2V 20mA 带平顶,矩形 透明 无色,黄色 0602 标准安装,贴片安装 1.6mm*1.2mm*600μm
供应商型号: 4469627
供应商: 海外现货
标准整包数: 5

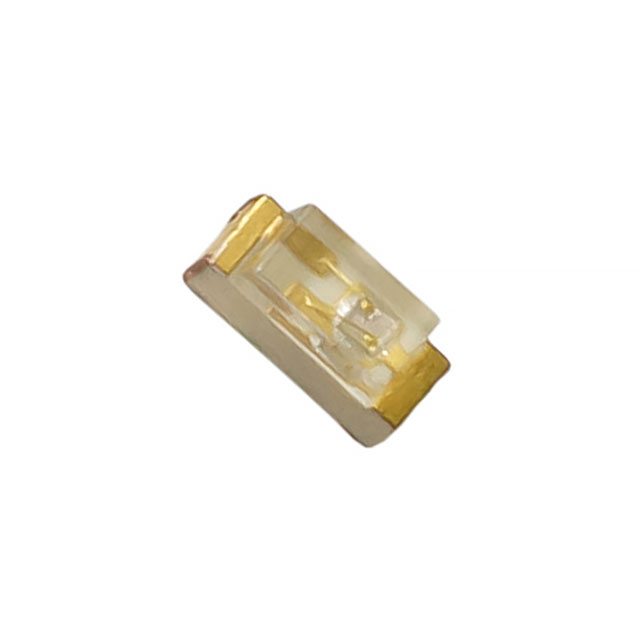

QT-BRIGHTEK 发光二极管 QBLP617-Y

QBLP617-Y概述


    产品简介


    QBLP617系列0602侧视LED
    QBLP617系列是一款水清透镜侧视超亮0602 LED,采用InGaN技术和AlInGaP技术,提供多种颜色选项(蓝、绿、红、黄绿、黄、橙和白)。这款LED具有140度的宽广视角,适用于小尺寸设备和微型应用。由于其高度仅为0.6mm,该系列产品可以实现更高的集成密度和更小的占地面积,使其成为状态指示、背光应用和通用照明的理想选择。此外,该产品符合TS16949、ISO9001和RoHS标准。

    技术参数


    电气/光学特性(T=25°C)
    | 颜色 | IF (mA) | VF (V) | λD (nm) | IV (mcd) |

    | 蓝 | 20 | 3.1-3.7 | 465-475 | 50-63 |
    | 绿 | 20 | 3.1-3.7 | 520-530 | 200-380 |
    | 红 | 20 | 2.0-2.5 | 615-630 | 63-100 |
    | 黄绿 | 20 | 2.0-2.5 | 565-576 | 25-35 |
    | 黄 | 20 | 2.0-2.5 | 585-595 | 80-150 |
    | 橙 | 20 | 2.0-2.5 | 600-610 | 80-165 |
    | 白 | 20 | 3.1-3.7 | X=0.28, Y=0.29 | 160-250 |
    绝对最大额定值
    | 材料 | Pd (mW) | IF (mA) | IFP (mA) | VR (V) | TOP (°C) | TST (°C) | TSOL (°C) |

    | InGaN | 111 | 30 | 125 | 5 | -40到+80 | -40到+85 | 260 |
    | AlInGaP | 75 | 30 | 125 | 5 | -40到+80 | -40到+85 | 260 |
    焊接配置和脚位布局
    - 推荐焊锡规格:熔点范围为178~192°C
    - 推荐回流焊接配置如下(测得温度为焊锡表面温度)

    产品特点和优势


    QBLP617系列LED具有多个显著特点和优势:
    - 高亮度:不同颜色型号的最大亮度范围从25mcd到400mcd不等,满足各种应用需求。
    - 宽广视角:140度的宽广视角使这些LED适用于需要大角度显示的应用。
    - 高可靠性:通过TS16949和ISO9001认证,确保产品质量和一致性。
    - 环保材料:符合RoHS标准,使用无铅焊锡,对环境友好。

    应用案例和使用建议


    应用场景
    - 状态指示:适用于小型设备的状态指示灯,如便携式设备或嵌入式系统。
    - 背光应用:可应用于键盘、显示器背光等需要均匀照明的应用。
    - 通用照明:可用于各种微型设备和小型电路板上的照明需求。
    使用建议
    - 散热管理:由于其较高的功率密度,应确保良好的散热措施,避免长时间过载工作导致过热。
    - 焊接温度控制:焊接过程中应严格控制焊接温度,遵循推荐的回流焊接配置,以防止损坏LED。

    兼容性和支持


    - 兼容性:QBLP617系列LED具有标准的0602封装尺寸,易于与其他标准元件配合使用,适合大多数PCB布局设计。
    - 技术支持:制造商提供详细的使用指南和常见问题解答,确保用户能够轻松安装和使用这些LED。如果需要进一步的技术支持,可通过官方渠道联系制造商。

    常见问题与解决方案


    - 问题1:焊接过程中出现焊接不良
    - 解决方案:确保使用正确的焊接温度曲线,避免过度加热或冷却不足。

    - 问题2:LED亮度不一致
    - 解决方案:检查焊接质量和LED分拣批次,确保所有LED来自同一分拣批次,且焊接工艺一致。

    总结和推荐


    QBLP617系列LED是一款性能卓越、可靠性高的侧视LED产品。其独特的技术特性和广泛的适用范围使其成为市场上极具竞争力的产品。无论是在状态指示、背光应用还是通用照明中,QBLP617系列都能提供出色的性能和可靠的服务。强烈推荐给需要高亮度、宽视角和紧凑设计的应用场合。

QBLP617-Y参数

参数
测试电流 20mA
显示颜色 无色,黄色
视角 140°
透镜类型 透明
Vf-正向电压 2V
透镜形状 带平顶,矩形
波长 590nm
长*宽*高 1.6mm*1.2mm*600μm
通用封装 0602
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

QBLP617-Y厂商介绍

QT-Brightek是一家致力于研发和生产高质量LED照明产品的公司。公司主营产品包括LED灯泡、LED灯条、LED面板灯等多种照明解决方案,广泛应用于商业照明、家居照明、工业照明以及户外照明等多个领域。

QT-Brightek的产品分类如下:
1. LED灯泡:适用于家庭、办公室等场所,提供节能、高亮度的照明效果。
2. LED灯条:适用于商业广告牌、装饰照明等,具有灵活的安装方式和丰富的色彩选择。
3. LED面板灯:适用于办公室、会议室等场所,提供均匀、舒适的照明环境。

QT-Brightek的优势:
1. 技术创新:公司拥有强大的研发团队,不断推出创新的LED照明产品。
2. 质量保证:严格遵循国际质量标准,确保产品的稳定性和可靠性。
3. 定制服务:根据客户需求提供个性化的照明解决方案,满足不同场景的需求。
4. 环保节能:LED照明产品具有低能耗、长寿命的特点,有助于减少能源消耗和降低碳排放。

QBLP617-Y数据手册

厂牌 PDF简要描述 下载
QT-BRIGHTEK 发光二极管 QT-BRIGHTEK QBLP617-Y QBLP617-Y数据手册

QBLP617-Y封装设计

查看详情并下载
Symbol
Footprint
3D Model
