QBLP601-IB

产品分类: 发光二极管
厂牌: QT-BRIGHTEK
产品描述: 470nm 3.2V 20mA 带平顶,矩形 透明 无色,蓝色 0603 标准安装,贴片安装 1.6mm*800μm*600μm
供应商型号: 4469611
供应商: 海外现货
标准整包数: 5

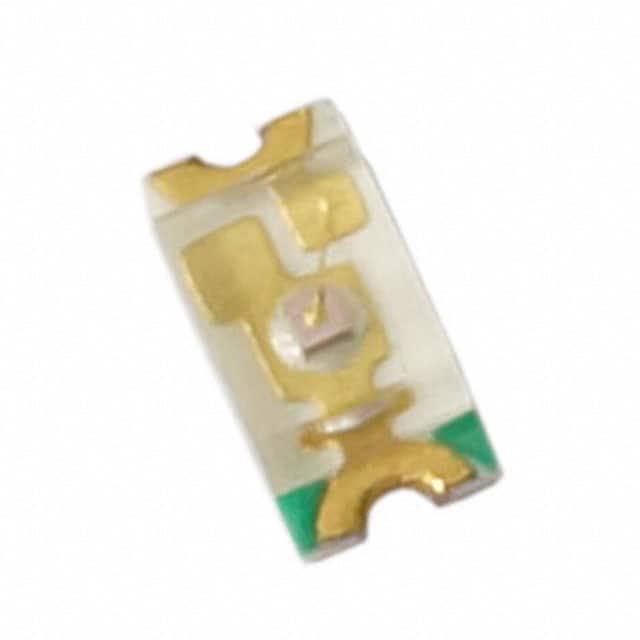

QT-BRIGHTEK 发光二极管 QBLP601-IB

QBLP601-IB概述

    QBLP601系列0603LED

    产品简介


    QBLP601系列是一款高度集成的表面贴装(SMD)0603 LED,采用InGaN和AlInGaP两种材料技术,提供了多种颜色选择。这些LED适用于键盘背光和状态指示等应用,具有高亮度输出和小巧封装的特点。产品通过了TS16949和ISO9001认证,并符合RoHS标准。

    技术参数


    - 电光特性:(在Ta=25°C条件下)

    | 产品颜色 | IF(mA) | VF(V) | λD(nm) | IV(mcd) |

    | QBLP601-IB 蓝色 | 20 | 3.2-3.7 | 465-475 | 50-90 |
    | QBLP601-IG 真绿 | 20 | 3.2-3.7 | 520-530 | 250-450 |
    | QBLP601-IW 白色 | 20 | 3.2-3.7 | - | 200-330 |
    | QBLP601-R 红色 | 20 | 2.0-2.5 | 620-630 | 80-100 |
    | QBLP601-S 深红 | 20 | 2.0-2.5 | 630-650 | 25-45 |
    | QBLP601-AG 黄绿 | 20 | 2.0-2.5 | 565-576 | 32-45 |
    | QBLP601-Y 黄色 | 20 | 2.0-2.5 | 585-595 | 80-150 |
    | QBLP601-O 橙色 | 20 | 2.0-2.5 | 600-610 | 80-165 |
    - 绝对最大额定值

    | 材料 | Pd (mW) | IF (mA) | IFP (mA) | VR (V) | TOP (°C) | TST (°C) | TSOL (°C) |

    | InGaN (IB/IG/IW) | 111 | 30 | 125 | 5 | -40 ~ +80 | -40 ~ +100 | 260 |
    | AlInGaP (R/S/AG/Y/O) | 75 | 30 | 125 | 5 | -40 ~ +80 | -40 ~ +100 | 260 |
    注:IFP为峰值正向电流,Duty 1/8 @ 1KHz;TSOL为回流焊接温度,不超过10秒,260°C。

    产品特点和优势


    QBLP601系列0603 LED具备以下特点:
    - 高亮度输出
    - 小巧的0.60mm高度封装
    - 多种颜色选择,涵盖蓝、真绿、白、红、深红、黄绿、黄色和橙色
    - 使用InGaN和AlInGaP材料技术,保证高可靠性
    - 包装采用卷带形式,方便自动化生产

    应用案例和使用建议


    应用场景:
    - 键盘背光
    - 状态指示
    使用建议:
    1. 在回流焊时,请严格遵守推荐的焊接温度和时间。
    2. 建议根据具体应用场景选择合适的颜色和亮度等级,以确保最佳视觉效果。
    3. 在安装过程中,注意LED的极性方向,避免反接造成损坏。

    兼容性和支持


    - 兼容性:QBLP601系列LED与市场上主流的SMT生产设备兼容。
    - 支持:QT-Brightek提供详尽的技术文档和售后服务,帮助客户解决问题并优化应用。

    常见问题与解决方案


    - 问题一:LED无法正常点亮
    - 解决方案:检查焊接温度和时间是否符合要求,确认LED极性正确无误。

    - 问题二:亮度不一致
    - 解决方案:选择对应亮度等级的LED型号,并确保焊接工艺的一致性。

    - 问题三:颜色偏差
    - 解决方案:选择对应的色号,并确认色号对应的波长范围是否满足需求。

    总结和推荐


    QBLP601系列0603 LED凭借其高亮度、小尺寸、多色选择及高可靠性,非常适合用于键盘背光和状态指示等领域。其广泛的兼容性和完善的售后支持也为其在市场上赢得了良好口碑。因此,我们强烈推荐此系列产品给需要高性能LED解决方案的客户。

QBLP601-IB参数

参数
透镜类型 透明
Vf-正向电压 3.2V
透镜形状 带平顶,矩形
波长 470nm
测试电流 20mA
显示颜色 无色,蓝色
视角 -
长*宽*高 1.6mm*800μm*600μm
通用封装 0603
安装方式 标准安装,贴片安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

QBLP601-IB厂商介绍

QT-Brightek是一家致力于研发和生产高质量LED照明产品的公司。公司主营产品包括LED灯泡、LED灯条、LED面板灯等多种照明解决方案,广泛应用于商业照明、家居照明、工业照明以及户外照明等多个领域。

QT-Brightek的产品分类如下:
1. LED灯泡:适用于家庭、办公室等场所,提供节能、高亮度的照明效果。
2. LED灯条:适用于商业广告牌、装饰照明等,具有灵活的安装方式和丰富的色彩选择。
3. LED面板灯:适用于办公室、会议室等场所,提供均匀、舒适的照明环境。

QT-Brightek的优势:
1. 技术创新:公司拥有强大的研发团队,不断推出创新的LED照明产品。
2. 质量保证:严格遵循国际质量标准,确保产品的稳定性和可靠性。
3. 定制服务:根据客户需求提供个性化的照明解决方案,满足不同场景的需求。
4. 环保节能:LED照明产品具有低能耗、长寿命的特点,有助于减少能源消耗和降低碳排放。

QBLP601-IB数据手册

厂牌 PDF简要描述 下载
QT-BRIGHTEK 发光二极管 QT-BRIGHTEK QBLP601-IB QBLP601-IB数据手册

QBLP601-IB封装设计

查看详情并下载
Symbol
Footprint
3D Model
