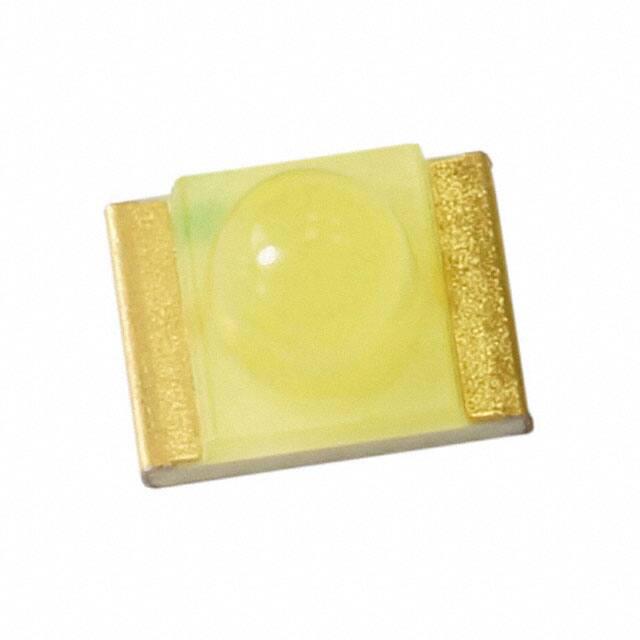

QBLP653-IW

产品分类: 发光二极管
厂牌: QT-BRIGHTEK
产品描述: 130° 3.1V 20mA 圆形,带圆顶 扩散 白色,黄色 1208 标准安装,贴片安装 3.2mm*2.4mm*2.6mm
供应商型号: ET-4469699
供应商: 海外现货
标准整包数: 5
QT-BRIGHTEK 发光二极管 QBLP653-IW

QBLP653-IW概述

    QBLP653 Series 1208 LED 技术手册

    产品简介


    QBLP653 系列 1208 LED 是由QT-Brightek公司生产的表面贴装(SMD)LED产品。这些LED采用高亮度封装设计,特别适用于状态指示和背光应用。产品系列包括红(R)、绿(IG)、蓝(IB)、黄绿(AG)、黄(Y)和橙(O)等多种颜色选项。该系列产品以其紧凑的设计、稳定的性能以及优异的光电特性,广泛应用于消费电子、汽车照明、医疗设备等领域。

    技术参数


    电气/光学特性:
    - 颜色分类:
    - 白色(IW): 电流 \( IF \) = 20mA, 前向电压 \( VF \) = 3.1 ~ 3.7V, 波长 \( \lambdaD \) = 455 ~ 465nm
    - 蓝色(IB): 电流 \( IF \) = 20mA, 前向电压 \( VF \) = 3.2 ~ 3.7V, 波长 \( \lambdaD \) = 455 ~ 465nm
    - 绿色(IG): 电流 \( IF \) = 20mA, 前向电压 \( VF \) = 3.3 ~ 3.7V, 波长 \( \lambdaD \) = 520 ~ 530nm
    - 红色(R): 电流 \( IF \) = 20mA, 前向电压 \( VF \) = 2.0 ~ 2.5V, 波长 \( \lambdaD \) = 620 ~ 630nm
    - 黄绿色(AG): 电流 \( IF \) = 20mA, 前向电压 \( VF \) = 2.0 ~ 2.5V, 波长 \( \lambdaD \) = 565 ~ 576nm
    - 黄色(Y): 电流 \( IF \) = 20mA, 前向电压 \( VF \) = 2.0 ~ 2.5V, 波长 \( \lambdaD \) = 585 ~ 595nm
    - 橙色(O): 电流 \( IF \) = 20mA, 前向电压 \( VF \) = 2.0 ~ 2.5V, 波长 \( \lambdaD \) = 600 ~ 610nm
    - 亮度范围:
    - 白色(IW): 亮度 \( IV \) = 100 ~ 180 mcd
    - 蓝色(IB): 亮度 \( IV \) = 400 ~ 750 mcd
    - 绿色(IG): 亮度 \( IV \) = 4000 ~ 11000 mcd
    - 红色(R): 亮度 \( IV \) = 2000 ~ 3850 mcd
    - 黄绿色(AG): 亮度 \( IV \) = 320 ~ 620 mcd
    - 黄色(Y): 亮度 \( IV \) = 1600 ~ 3400 mcd
    - 橙色(O): 亮度 \( IV \) = 1600 ~ 3350 mcd
    绝对最大额定值:
    - 功率 \( Pd \) ≤ 111 mW
    - 电流 \( IF \) ≤ 30 mA
    - 停机电压 \( VR \) ≤ 5 V
    - 工作温度范围 \( T{OP} \) = -40 ~ +80°C
    - 存储温度范围 \( T{ST} \) = -40 ~ +85°C

    产品特点和优势


    QBLP653 系列 1208 LED 的特点和优势如下:
    - 紧凑设计:采用了1208 SMD封装,具有低高度(2.5mm),适合紧凑空间应用。
    - 高亮度:通过InGaN和AllnGaP技术,提供出色的光输出,适用于需要高亮度指示的应用。
    - 多色彩选择:提供红、绿、蓝、黄绿、黄、橙等不同颜色,满足不同应用需求。
    - 良好的热稳定性:具有良好的散热性能,可在较宽的工作温度范围内稳定运行。

    应用案例和使用建议


    应用案例:
    - 状态指示:用于消费电子产品中的LED状态指示灯,如电源状态指示灯。
    - 背光应用:可用于汽车仪表盘、家电设备的背景照明,提供均匀的光线分布。
    使用建议:
    - 在组装过程中,确保焊接温度不超过260°C,且保持时间不超过10秒,以避免LED损坏。
    - 根据实际应用需求选择合适的颜色和亮度等级,以确保最佳显示效果。

    兼容性和支持


    - 兼容性:QBLP653系列1208 LED可与市场上大多数标准SMD焊盘兼容,便于集成到各种电路板设计中。
    - 技术支持:QT-Brightek提供详尽的技术文档和支持服务,包括详细的封装和焊接指南,确保客户能够顺利使用和维护产品。

    常见问题与解决方案


    常见问题:
    - 问题1:焊接后LED出现亮度不均。
    - 解决方案:检查焊接温度和时间是否符合规范要求,调整焊接工艺参数。
    - 问题2:LED亮度下降较快。
    - 解决方案:检查驱动电流是否超出最大额定值,确保在安全范围内使用。
    - 问题3:LED出现色差。
    - 解决方案:根据数据表中提供的波长范围选择合适的产品批次,以减少色差影响。

    总结和推荐


    总结:
    QBLP653系列1208 LED凭借其卓越的性能、多样化的产品线和可靠的支持服务,在市场中具备较高的竞争力。这些LED不仅在光电参数上表现出色,还提供了良好的应用兼容性。
    推荐:
    我们强烈推荐QBLP653系列1208 LED用于各种高可靠性、高性能要求的应用场景。无论是消费电子还是工业设备,这款LED都是一个理想的选择。

QBLP653-IW参数

参数
透镜类型 扩散
Vf-正向电压 3.1V
透镜形状 圆形,带圆顶
波长 -
测试电流 20mA
显示颜色 白色,黄色
视角 130°
长*宽*高 3.2mm*2.4mm*2.6mm
通用封装 1208
安装方式 标准安装,贴片安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

QBLP653-IW厂商介绍

QT-Brightek是一家致力于研发和生产高质量LED照明产品的公司。公司主营产品包括LED灯泡、LED灯条、LED面板灯等多种照明解决方案,广泛应用于商业照明、家居照明、工业照明以及户外照明等多个领域。

QT-Brightek的产品分类如下:
1. LED灯泡:适用于家庭、办公室等场所,提供节能、高亮度的照明效果。
2. LED灯条:适用于商业广告牌、装饰照明等,具有灵活的安装方式和丰富的色彩选择。
3. LED面板灯:适用于办公室、会议室等场所,提供均匀、舒适的照明环境。

QT-Brightek的优势:
1. 技术创新:公司拥有强大的研发团队,不断推出创新的LED照明产品。
2. 质量保证:严格遵循国际质量标准,确保产品的稳定性和可靠性。
3. 定制服务:根据客户需求提供个性化的照明解决方案,满足不同场景的需求。
4. 环保节能:LED照明产品具有低能耗、长寿命的特点,有助于减少能源消耗和降低碳排放。

QBLP653-IW数据手册

厂牌 PDF简要描述 下载
QT-BRIGHTEK 发光二极管 QT-BRIGHTEK QBLP653-IW QBLP653-IW数据手册

QBLP653-IW封装设计

查看详情并下载
Symbol
Footprint
3D Model
