QBLP653-IG

产品分类: 发光二极管
厂牌: QT-BRIGHTEK
产品描述: 525nm 15° 3.3V 20mA 圆形,带圆顶 透明 无色 CASE 1208 贴片安装 3.2mm*2.4mm*2.6mm
供应商型号: 4469649
供应商: 海外现货
标准整包数: 5

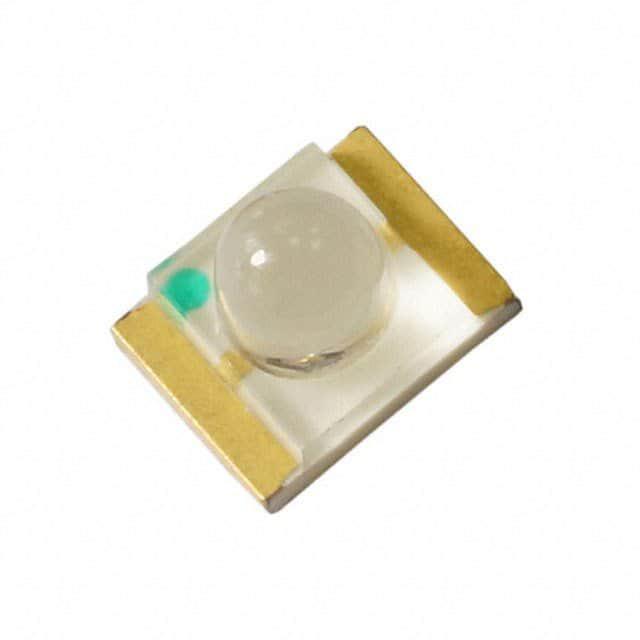

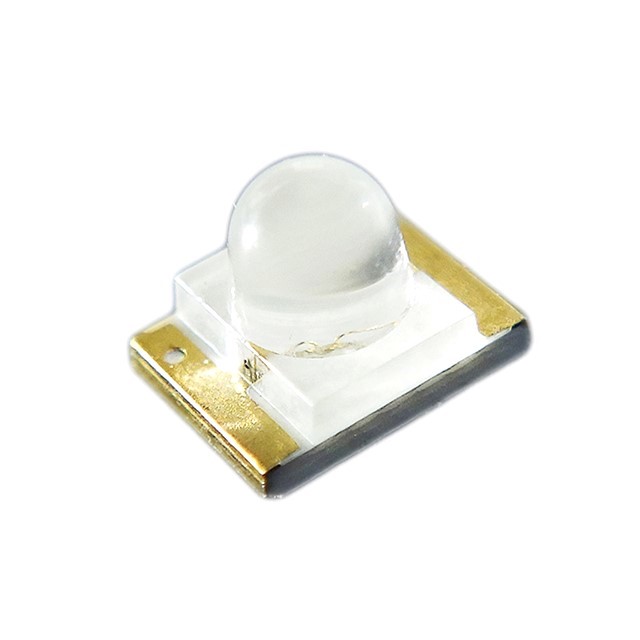

QT-BRIGHTEK 发光二极管 QBLP653-IG

QBLP653-IG概述

    QBLP653 系列 1208 LED 技术手册

    产品简介


    QBLP653 系列 1208 LED 是一种高性能表面贴装(SMD)LED,具有清透镜片和高亮度的特点。它采用 InGaN 和 AlInGaP 技术,分别适用于蓝色、绿色、红色、黄色绿、黄色和橙色光谱范围。这些 LED 高度仅为 2.5mm,具有窄视场角(15°),可产生高亮度输出。广泛应用于状态指示和背光应用等领域。

    技术参数


    QBLP653 系列 LED 的技术参数如下:
    - 电压范围:蓝色、绿色和白色为 2.8V 至 3.7V,红色、黄色绿、黄色和橙色为 2.0V 至 2.5V。
    - 电流范围:20mA。
    - 亮度范围:根据不同的颜色,亮度范围从 400mcd 到 18000mcd 不等。
    - 最大功率:InGaN 技术 111mW,AlInGaP 技术 75mW。
    - 绝对最大额定值:IF = 30mA,VR = 5V,TOP = -40°C 至 +80°C。
    - 认证和合规性:符合 TS16949、ISO9001 和 RoHS 标准。

    产品特点和优势


    QBLP653 系列 1208 LED 的主要特点包括:
    - 水清透镜:提高光线透过率,增强亮度表现。
    - 包装形式:采用盘式包装,便于自动化生产和组装。
    - 宽广的色温选择:提供多种颜色,满足不同应用需求。
    - 高效能:具有高亮度、低功耗的优势,在各类应用中表现出色。

    应用案例和使用建议


    QBLP653 系列 1208 LED 广泛应用于各种场景,如状态指示灯、背光应用等。具体使用时,建议注意以下几点:
    - 视场角控制:由于其狭窄的视场角,适用于需要集中光束的应用场合。
    - 电流控制:适当控制驱动电流,以确保LED寿命和稳定性。
    - 温度管理:在极端环境下使用时,注意散热设计,避免过热影响性能。

    兼容性和支持


    QBLP653 系列 1208 LED 支持多种标准的焊接工艺,建议使用 178~192°C 的焊锡膏。制造商提供了详细的焊接指南和封装信息,确保产品可以顺利集成到现有的制造流程中。

    常见问题与解决方案


    1. 问题:LED亮度不足
    - 解决方案:检查驱动电流是否达到推荐值,调整驱动电路。
    2. 问题:焊接过程中出现虚焊
    - 解决方案:确保焊接过程符合制造商推荐的焊接曲线。
    3. 问题:色温偏移
    - 解决方案:确认 LED 颜色匹配准确,重新进行色温测试和校正。

    总结和推荐


    QBLP653 系列 1208 LED 在技术和性能上均表现出色,适用于多种工业和消费电子应用。其高亮度、宽色温选择和可靠性使其成为市场上竞争力极强的产品。综上所述,我们强烈推荐使用 QBLP653 系列 1208 LED,以满足高要求的应用需求。

QBLP653-IG参数

参数
测试电流 20mA
显示颜色 无色
视角 15°
透镜类型 透明
Vf-正向电压 3.3V
透镜形状 圆形,带圆顶
波长 525nm
长*宽*高 3.2mm*2.4mm*2.6mm
通用封装 CASE 1208
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QBLP653-IG厂商介绍

QT-Brightek是一家致力于研发和生产高质量LED照明产品的公司。公司主营产品包括LED灯泡、LED灯条、LED面板灯等多种照明解决方案,广泛应用于商业照明、家居照明、工业照明以及户外照明等多个领域。

QT-Brightek的产品分类如下:
1. LED灯泡:适用于家庭、办公室等场所,提供节能、高亮度的照明效果。
2. LED灯条:适用于商业广告牌、装饰照明等,具有灵活的安装方式和丰富的色彩选择。
3. LED面板灯:适用于办公室、会议室等场所,提供均匀、舒适的照明环境。

QT-Brightek的优势:
1. 技术创新:公司拥有强大的研发团队,不断推出创新的LED照明产品。
2. 质量保证:严格遵循国际质量标准,确保产品的稳定性和可靠性。
3. 定制服务:根据客户需求提供个性化的照明解决方案,满足不同场景的需求。
4. 环保节能:LED照明产品具有低能耗、长寿命的特点,有助于减少能源消耗和降低碳排放。

QBLP653-IG数据手册

厂牌 PDF简要描述 下载
QT-BRIGHTEK 发光二极管 QT-BRIGHTEK QBLP653-IG QBLP653-IG数据手册

QBLP653-IG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 2.1341
10+ ¥ 1.6814
100+ ¥ 1.5521
500+ ¥ 1.4486
1000+ ¥ 1.4486
库存: 1362
起订量: 30 增量: 0
交货地:
最小起订量为:10
合计: ¥ 16.81
